Eenfasefilter

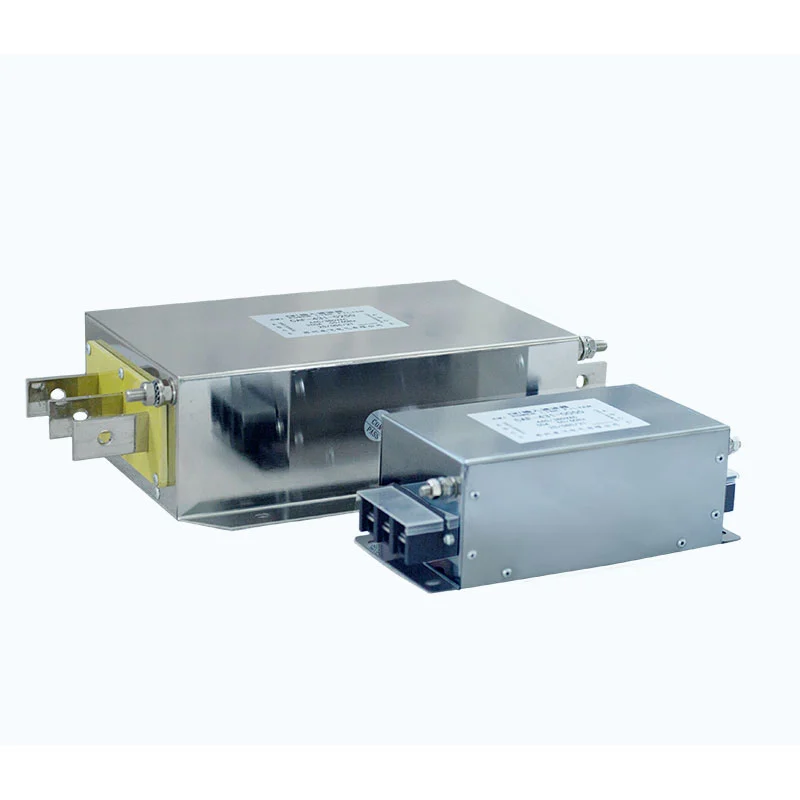

Dufew Electric Single-Phase Filter is ontworpen om geleide elektromagnetische interferentie te onderdrukken die wordt gegenereerd door elektronische apparatuur tijdens hoogfrequente schakelwerking.

Het filter wordt geïnstalleerd tussen de AC-voeding en de ingangsklemmen van de apparatuur (L/N) en maakt gebruik van inductoren, condensatoren en dempingscomponenten om een ​​geoptimaliseerd LC-filternetwerk te vormen. Het circuit biedt een hoge impedantie voor ongewenste hoogfrequente interferentiesignalen, terwijl normale 50Hz/60Hz-vermogensoverdracht mogelijk is.

Tijdens de werking van enkelfasige VFD-systemen, servoaandrijvingen en schakelende voedingen kan hoogfrequente schakelruis zich via stroomkabels voortplanten en elektronische apparatuur in de buurt beïnvloeden.

Het filter vermindert effectief:

- Differentiële modusinterferentie tussen elektriciteitsleidingen

- Common-mode-interferentie tussen elektriciteitsleidingen en aarde

- Uitgevoerde elektromagnetische geluidsoverdracht

- EMC-gerelateerde risico's op storing van apparatuur

Door een geoptimaliseerd circuitontwerp en componentafstemming biedt het Dufew eenfasefilter stabiele dempingsprestaties, gecontroleerde lekstroom en betrouwbare werking in industriële omgevingen.

Geavanceerde EMI-onderdrukkingstechnologie

Geoptimaliseerd LC-filtercircuit

Het filter integreert inductoren, condensatoren en dempingscomponenten om een ​​frequentieselectief impedantienetwerk te creëren.

Het ontwerp biedt:

- Hoogfrequente interferentiedemping

- Verbeterde geluidsisolatie

- Stabiele krachtoverbrenging

- Verbeterde EMC-complianceprestaties

Ruisonderdrukking in common-mode en differentiële modus

Elektrische interferentie die wordt gegenereerd door schakelapparaten vindt meestal plaats via twee transmissiepaden.

Differentiële modusinterferentie

Komt voor tussen hoogspanningsleidingen en wordt voornamelijk veroorzaakt door schakelcircuits en componenten voor stroomconversie.

Common-mode-interferentie

Komt voor tussen hoogspanningskabels en aarde en kan van invloed zijn op gevoelige besturingssystemen, communicatieapparatuur en precisie-instrumenten.

Dufew optimaliseert het filtercircuit om beide interferentiemodi te onderdrukken en de algehele systeemstabiliteit te verbeteren.

Technische voordelen

1. Verbeterde elektromagnetische compatibiliteit

Het filter helpt de interferentieoverdracht tussen elektronische apparatuur en het voedingsnetwerk te verminderen, waardoor lagere geleide emissies, verbeterde EMC-prestaties, minder verstoring van nabijgelegen apparatuur en een stabielere systeemwerking worden ondersteund.

2. Compact ontwerp voor kasten met beperkte ruimte

De eenfasige structuur is ontworpen voor compacte elektrische installaties, met een klein installatieoppervlak, eenvoudige L/N-bedrading en flexibele kastintegratie. De praktische configuratie vergemakkelijkt ook vervanging en routineonderhoud.

3. Betrouwbare industriële prestaties

Dufew past gecontroleerde productieprocessen toe om een ​​stabiele werking in industriële automatiseringsomgevingen te ondersteunen. Belangrijke overwegingen zijn onder meer de selectie van magnetische componenten, de isolatiestructuur, de verificatie van elektrische parameters en de evaluatie van de thermische prestaties voor continue bedrijfsomstandigheden.

Typische toepassingen

Dufew eenfasefilter is geschikt voor elektronische apparatuur die verbeterde EMC-prestaties en minder interferentie op de elektriciteitsleiding vereist.

Typische toepassingen omvatten industriële automatisering en productieapparatuur, maar ook medische elektronica, laboratoriumsystemen, elektronische productielijnen en communicatieapparatuur waarbij een stabiele stroomkwaliteit en effectieve EMI-controle vereist zijn.

Aangepaste ontwerpmogelijkheden

Verschillende toepassingen vereisen verschillende filtereigenschappen. Dufew Electric biedt oplossingen op maat op basis van nominale spanning, nominale stroom, vermogenskarakteristieken van apparatuur, EMC-vereisten, installatieruimte en omgevingsomstandigheden.

Technische ondersteuning omvat productselectie, parameterafstemming en applicatie-evaluatie om te helpen bij het bepalen van een geschikte filterconfiguratie voor de beoogde apparatuur en bedrijfsomstandigheden.

Productiecapaciteit en kwaliteitsborging

Dufew Electric is gespecialiseerd in componenten voor industriële vermogenselektronica, waaronder EMI-filters, harmonische filters, reactoren, remweerstanden en op maat gemaakte elektrische oplossingen. Voor de productie van eenfasige filters omvatten de belangrijkste processen de productie van magnetische componenten, precisieassemblage, het testen van elektrische parameters, verificatie van isolatieprestaties en evaluatie van de thermische betrouwbaarheid.

Belangrijke kwaliteitscontroles kunnen zijn:

- Testen van isolatieweerstand
- Diëlektrisch bestand tegen testen
- Verificatie van elektrische prestaties
- Eindinspectie van het uiterlijk

Dufew Electric ondersteunt OEM-productie, op maat gemaakte filteroplossingen, technische toepassingsondersteuning en industriële projectsamenwerking volgens de eisen van de klant.

Technische specificaties

Eenfasig filter versus driefasig filter

Veelgestelde vragen

Vraag 1: Voor welke apparatuur is een eenfasig filter nodig?

Een eenfasig filter wordt vaak gebruikt voor eenfasige VFD-systemen, servoaandrijvingen, schakelende voedingen, UPS-systemen, industriële controllers en andere elektronische apparatuur die EMI-onderdrukking vereist.

Vraag 2: Waar moet het EMI-filter worden geïnstalleerd?

Het filter moet worden geïnstalleerd aan de wisselstroomingangszijde, tussen de voeding en de apparatuurterminals. Een correcte installatie helpt voorkomen dat interferentie die door apparatuur wordt gegenereerd, terugkeert naar het elektriciteitsnet.

Vraag 3: Kan dit filter worden gebruikt aan de uitgangszijde van de omvormer?

Nee. EMI-filters aan de ingangszijde zijn ontworpen voor het onderdrukken van interferentie op het elektriciteitsnet. VFD-uitvoertoepassingen vereisen speciale uitgangsfilters, sinusgolffilters of dv/dt-filters.

Vraag 4: Hoe moet het juiste filtermodel worden geselecteerd?

Bij de selectie moet rekening worden gehouden met de nominale spanning, bedrijfsstroom, type apparatuur, EMC-vereisten, installatieomgeving en kastruimte. Dufew geeft aanbevelingen op maat, gebaseerd op werkelijke toepassingsomstandigheden.
