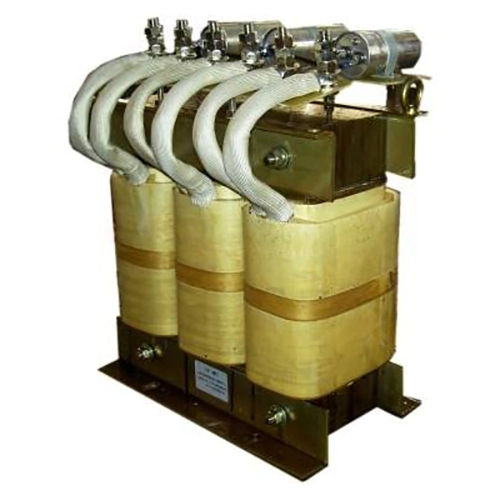

Sinusgolffilter

Dufew Electric Sine Wave Filter wordt geïnstalleerd aan de uitgangszijde van VFD-systemen om de golfvormkwaliteit aan de motorzijde te verbeteren en betrouwbare motorbescherming te bieden in industriële toepassingen. Tijdens VFD-schakeling worden hoogfrequente PWM-spanningspulsen gegenereerd en verzonden via motorkabels, vooral in installaties over lange afstanden, die gereflecteerde spanning, verhoogde dv/dt-stress, elektromagnetische interferentie en extra motorverliezen kunnen veroorzaken.

Het VFD-sinusgolffilter maakt gebruik van een LC-laagdoorlaatfilterstructuur bestaande uit reactoren en condensatoren. Het filternetwerk verzwakt draaggolffrequentiecomponenten en hoogfrequente harmonischen van PWM-uitgangssignalen, terwijl de fundamentele frequentiespanning efficiënt wordt doorgelaten, waardoor de uitgangsgolfvorm wordt omgezet in een vloeiendere, bijna sinusoïdale golfvorm.

Het filterproces helpt:

- Verminder PWM hoogfrequente componenten

- Verbeter de spanningsgolfvorm van de motorterminal

- Lagere dv/dt-spanning op motorisolatie

- Verminder elektromagnetische interferentie (EMI)

- Verbeter de bedrijfsstabiliteit van de motor en de servicebetrouwbaarheid

Het product maakt gebruik van koudgewalste siliciumstalen kernen met laag verlies, isolatiematerialen van klasse F, vacuümimpregnatietechnologie en geoptimaliseerde thermische structuren om stabiele prestaties te behouden tijdens continu industrieel gebruik, wat een effectieve oplossing biedt voor motorsystemen met lange kabels, automatiseringsapparatuur en hoogwaardige VFD-toepassingen.

Belangrijkste voordelen

1. Verbeterde VFD-uitgangsgolfvorm

In tegenstelling tot een standaard uitgangsreactor die voornamelijk de circuitimpedantie verhoogt, zorgt de LC-filterstructuur voor een grotere verzwakking van hoogfrequente schakelcomponenten, wat resulteert in een vloeiendere motorspanningsgolfvorm met lagere hoogfrequente vervorming en verminderde elektrische spanning op motorwikkelingen.

2. Verminderde belasting van de motorisolatie

Hoge dv/dt PWM-pulsen kunnen de isolatiespanning verhogen, vooral wanneer lange kabels tussen de VFD en de motor worden geïnstalleerd. Het filter helpt spanningspieken en gereflecteerde golfeffecten te beperken, waardoor de belasting op de isolatie van de motorwikkelingen wordt verminderd en de werking van de motor op langere termijn wordt ondersteund.

3. Geschikt voor motorkabels over lange afstanden

Lange motorkabels introduceren een gedistribueerde capaciteit die de laadstroom en de gereflecteerde spanning kan verhogen. Dufew past de elektrische parameters aan volgens de systeemvereisten voor toepassingen zoals pompsystemen op afstand, motorapparatuur voor buitengebruik, ondergrondse machines en grote productielijnen.

4. Verbeterde bedrijfsomstandigheden van de motor

Door hoogfrequente interferentie en vervorming van de uitgangsgolfvorm te dempen, kan het filter de elektromagnetische ruis van de motor, extra temperatuurstijging, harmonische verliezen en mechanische trillingen die gepaard gaan met onstabiele uitgangsgolfvormen van de omvormer helpen verminderen.

Technische ontwerpkenmerken

Geoptimaliseerde LC laagdoorlaatfilterstructuur

De reactor en condensator zijn op elkaar afgestemd volgens de PWM-uitgangskarakteristieken van de VFD. De resulterende LC-structuur verzwakt de draaggolffrequentiecomponenten terwijl de transmissie van de grondfrequentie behouden blijft en de spanningsgolfvorm aan de motorzijde verbetert.

Ontwerp met laag verlies van magnetische circuits

Het magnetische systeem kan gebruik maken van koudgewalste kernen van siliciumstaal, een geoptimaliseerde luchtspleetstructuur en magnetische materialen met lage verliezen om stabiele inductiekarakteristieken te behouden en magnetische verliezen te beheersen tijdens continu gebruik.

Betrouwbare isolatie en thermisch ontwerp

Het isolatiesysteem kan klasse F-isolatie tegen hoge temperaturen, vacuümimpregnatie en vlamvertragende isolatiematerialen bevatten. Deze maatregelen ondersteunen de diëlektrische sterkte, mechanische stabiliteit en betrouwbare werking onder continue industriële omstandigheden.

Modelbeschrijving

Voorbeeld: SWF-4 3 2-1200

Technische specificaties

Typische toepassingen

Dufew Sine Wave Filter-oplossingen zijn geschikt voor VFD-systemen die verbeterde uitgangsgolfvormprestaties en motorbescherming vereisen.

Productiecapaciteit en kwaliteitsborging

Dufew Electric produceert componenten voor industriële vermogenselektronica, waaronder filters, reactoren, remweerstanden, transformatoren en op maat gemaakte elektrische oplossingen. Voor golfvormfilterproducten wordt de productie uitgevoerd via gecontroleerde processen, van voorbereiding en wikkeling van magnetische componenten tot isolatiebehandeling, impregnatie, elektrische tests en eindinspectie.

Productieprocessen omvatten:

- Magnetische kernverwerking

- Precisiewikkeling

- Isolatiebehandeling

- Vacuümimpregnatie

- Testen van elektrische prestaties

Kwaliteitsinspectie omvat de belangrijkste elektrische en mechanische parameters, met controles zoals:

- Testen van isolatieweerstand

- Diëlektrisch bestand tegen testen

- Elektrische parameterverificatie

- Testen van temperatuurstijging

- Eindinspectie van het uiterlijk

Dufew Electric ondersteunt ook OEM-productie, aangepaste elektrische parameters, ondersteuning voor technische toepassingen en projectgebaseerde levering. Producttekeningen, testrapporten en certificeringsdocumenten kunnen worden geleverd op basis van klant- en projectvereisten.

Verpakking en levering

Dufew biedt exportstandaard verpakkingsoplossingen voor industriële elektrische producten.

Verpakking bevat:

- Vochtbestendige bescherming

- Schokbestendige bevestiging

- Versterkte houten kisten voor zware modellen

- Productidentificatielabels

- Technische documenten

Elke eenheid wordt vóór verzending geïnspecteerd om er zeker van te zijn dat de productspecificaties voldoen aan de eisen van de klant.

Sinusgolffilter versus uitgangsreactor

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen een sinusfilter en een uitgangsreactor?

Een sinusfilter maakt gebruik van een LC-filterstructuur om PWM-schakelcomponenten te verminderen en de golfvormkwaliteit aan de motorzijde te verbeteren. Een uitgangsreactor verhoogt voornamelijk de impedantie om stroomveranderingen te beperken en de spanningsstijging te verminderen, maar verandert de uitgangsgolfvorm niet significant.

Vraag 2: Wanneer moet dit product in een VFD-systeem worden geïnstalleerd?

Het wordt aanbevolen voor toepassingen met lange motorkabels, gevoelige motoren, strenge EMC-vereisten of systemen waarbij PWM-spanningsstress de betrouwbaarheid van de motor kan beïnvloeden.

Vraag 3: Kan het motorkabeltoepassingen over lange afstanden ondersteunen?

Ja. De filterparameters kunnen worden aangepast op basis van kabellengte, motorvermogen, VFD-karakteristieken en bedrijfsomstandigheden.

Q4: Kan Dufew oplossingen op maat leveren?

Ja. Dufew ondersteunt op maat gemaakte ontwerpen op basis van spanningswaarde, stroomcapaciteit, draaggolffrequentie, installatievereisten en specifieke toepassingsomstandigheden.
