We bieden een uitgebreid portfolio inclusief weerstanden, remeenheden, reactoren, vermogensfilters en transformatoren, met volledige aanpassingsmogelijkheden om aan uiteenlopende toepassingsvereisten te voldoen.
Er is een frequentieregelaarfilter rond een frequentieregelaar geïnstalleerd om de elektrische interferentie te beheersen die wordt gegenereerd tijdens de regeling van het motortoerental.
Een typische verbinding is:
Voeding → Ingangsfiltering → VFD → Uitgangsfiltering → Motor
De twee secties behandelen verschillende delen van het aandrijfsysteem.
Controles op ingangsfilters voerden elektromagnetische interferentie uit tussen de VFD en het elektriciteitsnetwerk.
Uitgangsfiltering verzwakt hoogfrequente componenten die worden geproduceerd door PWM-schakeling voordat ze de motor via de kabel bereiken.
Deze configuratie is bedoeld voor toepassingen waarbij zowel EMI aan de voedingszijde als hoogfrequente effecten aan de motorzijde in aanmerking moeten worden genomen.
Het verschilt van een conventioneel ingangs-EMI-filter, dat alleen de verbinding tussen de voeding en de frequentieregelaar filtert.
Schakelapparaten in een VFD genereren hoogfrequente elektrische componenten die door de stroomvoorziening kunnen reizen en andere apparatuur op hetzelfde distributiesysteem kunnen beïnvloeden. Het ingangsgedeelte maakt gebruik van magnetische en capacitieve componenten voor verzwakking in de common-mode en differentiële modus, waaronder mogelijk common-mode smoorspoelen, inductieve componenten in differentiële modus, X-condensatoren, Y-condensatoren en weerstanden.
Het ingangsgedeelte is bedoeld voor geleide EMI-onderdrukking en vervangt geen speciaal harmonisch compensatiesysteem waarbij specifieke laagfrequente THD-vereisten van toepassing zijn.
Een VFD produceert een PWM-uitgangsgolfvorm met snelle spanningsovergangen. Bij lange motorkabels kunnen verdeelde capaciteit en impedantie de spanningsgolfvorm op de motorklemmen beïnvloeden. Het uitgangsgedeelte dempt hoogfrequente componenten en kan dv/dt aan de motorzijde, gereflecteerde golfeffecten, isolatiespanning van de motorwikkelingen en bepaald hoogfrequent motorgeluid helpen verminderen.
De werkelijke prestaties zijn afhankelijk van de VFD-schakelkarakteristieken, kabellengte en -constructie, motorisolatie, aarding en geselecteerde filterconfiguratie.
Niet elke VFD-installatie vereist zowel invoer- als uitvoerfiltering.
De vereiste configuratie is afhankelijk van het probleem dat wordt aangepakt.
| Toepassingsvoorwaarde | Typische filteroverweging |
|---|---|
| VFD-interferentie die het elektriciteitsnetwerk binnendringt | EMI-filter aan de ingangszijde |
| Interferentie die nabijgelegen bedieningsapparatuur beïnvloedt | EMI-filter aan de ingangszijde |
| Lange motorkabel | Mogelijk is filtering aan de uitgangszijde vereist |
| Hoge dv/dt aan motorzijde | Filtering aan de uitgangszijde |
| Probleem met gereflecteerde golfspanning | Filtering aan de uitgangszijde |
| Zowel interferentie aan de voedingszijde als aan de motorzijde | Geïntegreerd ingangs-/uitgangsfilter |
Dit onderscheid is belangrijk bij de productselectie. Het filter moet worden gespecificeerd op basis van het daadwerkelijke elektrische probleem en niet alleen worden geïnstalleerd omdat er een VFD aanwezig is.

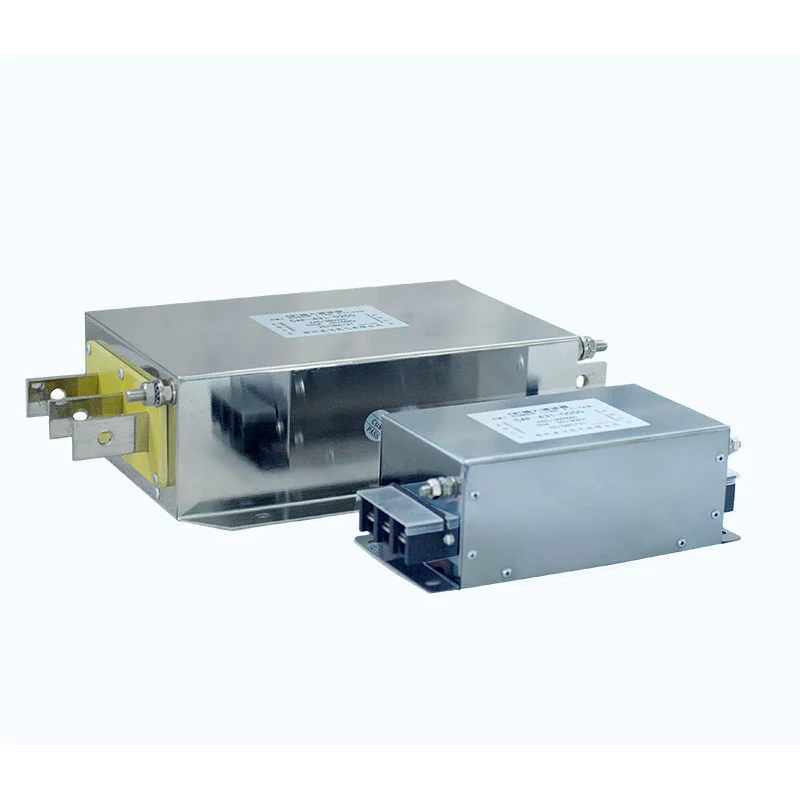

Dufew Electric combineert de ingangs- en uitgangsfiltercircuits binnen één assemblage.
De twee secties hebben afzonderlijke elektrische paden en aansluitgebieden voor aansluiting op de voeding, VFD en motor.
Het filternetwerk kan het volgende omvatten:
- Common-mode magnetische componenten
- Inductieve componenten met differentiële modus
- X condensatoren
- Y-condensatoren
- Dempingsweerstanden
- Andere componenten die vereist zijn voor de geselecteerde configuratie
De geïntegreerde constructie vermindert de noodzaak om twee afzonderlijke filterhuizen te installeren wanneer zowel ingangs- als uitgangsfiltering vereist is.
De daadwerkelijke interne opstelling is afhankelijk van de productbeoordeling en configuratie.
| Parameter | Specificatie |
|---|---|
| Nominale spanning | 220VAC / 380VAC / 690VAC / 1140VAC |
| Bedrijfsfrequentie | 50 Hz / 60 Hz / tot 500 Hz |
| Nominale stroom | 5A--1600A |
| Diëlektrische sterkte, lijn tot lijn | 1500VDC / 60s |
| Diëlektrische sterkte, lijn tot aarde | 2500VDC / 60s |
| Isolatieweerstand | >100MΩ bij 1000VDC |
| Overbelastingsvermogen | 1,4 × nominale stroom gedurende 1 minuut |
| Minimaal overbelastingsinterval | 15 minuten |
| Maximale kabellengte* | 400m afgeschermd / 300m niet afgeschermd |
| Beschermingsgraad | IP00 / IP20 |
| Isolatieklasse | T40 / F (155°C) |
| Vlamvertragende kwaliteit | UL94V-2 |
| Productstandaard | GB/T 15287/8 |
* De maximale kabellengte is afhankelijk van de toepassing en moet worden geverifieerd op basis van de VFD-uitgangskarakteristieken, motor, kabeltype, aardingsopstelling en geselecteerd filtermodel.
Een typisch Dufew-filtermodel is: CAF-4 3 1-0010
| Code | Beschrijving |
|---|---|
| CAF | Dufew Elektrische filterserie |
| 4 | Spanningsklasse; 2 = 220 V, 4 = 380 V, 6 = 690 V |
| 3 | Faseconfiguratie; 3 = driefasig, 1 = eenfasig |
| 1 | Filtercategorie; 1 = ingangsfilter, 2 = uitgangsfilter |
| 0010 | Nominale stroom; 0010 = 10A |
Voor de geïntegreerde invoer/uitvoerconfiguratie moet de toepasselijke modelcode worden bevestigd aan de hand van de bijbehorende producttekening en specificatie.
| Sollicitatie | Belangrijkste vereiste | Filterfunctie |
|---|---|---|
| Aandrijfsystemen met variabele frequentie | Controle-EMI gegenereerd tijdens VFD-werking | Aan de ingangszijde geleide EMI-onderdrukking en hoogfrequente filtering aan de uitgangszijde |
| Servoaandrijfsystemen | Verminder elektrische interferentie rond servoapparatuur | EMI-controle aan de ingangszijde en filtering aan de motorzijde aan de uitgangszijde |
| Industriële motorbesturing | Verbeter de EMC-prestaties van motoraandrijfsystemen | Onderdruk geleide interferentie en hoogfrequente schakelcomponenten |
| CNC-machines en werktuigmachines | Verminder interferentie die invloed heeft op besturings- en aandrijfapparatuur | Ingangs-EMI-filtering en dv/dt-reductie aan de uitgangszijde |
| Installaties van lange motorkabels | Beheers gereflecteerde golven en hoogfrequente spanningseffecten | Filtering aan de uitgangszijde tussen VFD en motor |
| Transportband-, pomp- en ventilatorsystemen | Verminder interferentie door motorwerking met variabele snelheid | EMI-onderdrukking aan de ingangszijde en, waar nodig, uitgangsfiltering |
| Industriële automatiseringsapparatuur | Beperk interferentie tussen aandrijfsystemen en nabijgelegen elektronica | Common-mode en differentiële-mode filtering |
| Productieapparatuur | Pak interferentie aan zowel de voedingszijde als de motor aan | Geïntegreerde invoer- en uitvoerfiltering |
Opmerking: De vereiste filterconfiguratie is afhankelijk van de VFD, motor, kabellengte, EMC-omstandigheden en het specifieke interferentieprobleem. Niet elke VFD-toepassing vereist zowel invoer- als uitvoerfiltering.
| Selectieparameter | Informatie vereist | Doel |
|---|---|---|
| VFD-model | Fabrikant en modelnummer | Om de toepasselijke invoer-/uitvoerconfiguratie te bepalen |
| Nominale spanning | 220VAC / 380VAC / 690VAC / 1140VAC | Om de filterspanning af te stemmen op het aandrijfsysteem |
| Nominale stroom | VFD-ingangs- of uitgangsstroom | Om de vereiste filterstroom te bepalen |
| Motorvermogen | kW of pk | Om de filtervereisten aan de motorzijde te evalueren |
| Nominale motorspanning | Bedrijfsspanning van de motor | Om de compatibiliteit aan de uitvoerzijde te verifiëren |
| Lengte motorkabel | Werkelijke kabellengte in meters | Belangrijk voor het evalueren van dv/dt en gereflecteerde golfeffecten |
| Kabeltype | Afgeschermd of niet-afgeschermd; kabelconstructie waar beschikbaar | Om EMC- en hoogfrequente kenmerken te beoordelen |
| Schakelfrequentie | VFD-draaggolf/schakelfrequentie, indien beschikbaar | Helpt bij het evalueren van hoogfrequente filtervereisten |
| Installatieomgeving | Schakelkast, machine, productielijn, etc. | Om installatie- en EMC-overwegingen te bepalen |
| Interferentieconditie | EMI, motorgeluid, dv/dt, gereflecteerde golven, interferentie van apparatuur in de buurt, enz. | Om te bepalen of invoerfiltering, uitvoerfiltering of een geïntegreerde configuratie geschikt is |
| Aardingsregeling | Aardings- en kabelafschermingsmethode | Belangrijk voor een effectieve beheersing van hoogfrequente interferentie |
Voor een voorlopige evaluatie kunnen klanten het volgende verstrekken:
VFD-model + nominale spanning + nominale stroom + motorvermogen + motorkabellengte + kabeltype + schakelfrequentie + waargenomen interferentie
Deze informatie is over het algemeen nuttiger voor filterselectie dan het specificeren van het filter alleen op basis van motorvermogen.
Een correcte installatie is belangrijk omdat hoogfrequente interferentie door ongeschikte bedrading een deel van het filtercircuit kan omzeilen.
Sluit het ingangsgedeelte aan tussen de voeding en de VFD.
Sluit het uitgangsgedeelte aan tussen de VFD en de motor.
Ingangs- en uitgangsklemmen moeten worden aangesloten volgens het bedradingsschema van het product en mogen niet worden verwisseld.
Kabels aan de voedingszijde en de motorzijde moeten afzonderlijk worden geleid.
Vermijd lange parallelle trajecten tussen filteringangs- en uitgangsgeleiders, aangezien elektromagnetische koppeling de filtereffectiviteit kan verminderen.
Het filter moet worden geaard volgens de toepasselijke elektrische installatievereisten en de EMC-instructies van de fabrikant van de VFD.
Voor hoogfrequente interferentie wordt doorgaans de voorkeur gegeven aan een kort aardingspad met lage impedantie.
Als afgeschermde motorkabel wordt gebruikt, moet de kabelafscherming worden afgesloten volgens de EMC-vereisten van de VFD-fabrikant.
Controleer voordat u het systeem inschakelt:
- Filterspanning en stroomsterkte
- Terminalverbindingen
- Aarding
- Ingangs-/uitgangskabelgeleiding
- Motoraansluiting
- Mechanische montage
Controleer na de installatie de normale werking van de VFD en de motor en controleer de oorspronkelijke interferentieconditie.
Dufew Electric produceert componenten voor vermogenselektronica, waaronder weerstanden, remsystemen, reactoren, filters, transformatoren en op maat gemaakte elektrische componenten. Aandrijffilters met variabele frequentie worden geproduceerd volgens de vereiste elektrische configuratie en toepassing.
Het productieproces omvat doorgaans de inspectie van componenten, de verwerking van magnetische componenten, het wikkelen en isoleren, de filterassemblage, elektrische testen, eindinspectie en verpakking. Afhankelijk van de productconfiguratie kunnen kwaliteitscontroles bestaan uit de componentspecificatie, wikkeling, isolatie, aansluitingen, isolatieweerstand, diëlektrische sterkte, elektrische prestaties en afmetingen.
Productspecifieke tekeningen, testrapporten en technische documenten kunnen worden geleverd op basis van projectvereisten.
Dufew Electric beschikt over ISO- en CE-certificeringen ter ondersteuning van haar kwaliteitsmanagement- en productconformiteitsvereisten.
Het toepasselijke certificaat en de technische documentatie moeten worden bevestigd volgens het specifieke productmodel en de bestemmingsmarkt.
Kwaliteitsinspectie omvat relevante fasen, van componentverificatie en assemblage tot elektrische testen en eindinspectie.
Dufew Electric levert filters en andere vermogenselektronicacomponenten aan OEM's, distributeurs, systeemintegrators en industriële gebruikers.
Verpakkings- en leveringsregelingen worden geselecteerd op basis van productafmetingen, gewicht, hoeveelheid, bestemming en klantvereisten.
Beschikbare verzendarrangementen kunnen het volgende omvatten:
- Zeevracht
- Luchtvracht
- Spoedlevering
- Door de klant genomineerde expediteur
De verpakking wordt geselecteerd op basis van de productconstructie en transportomstandigheden.
Er is een ingangsfilter geïnstalleerd tussen de voeding en de VFD om geleide EMI te controleren. Tussen de VFD en de motor is een uitgangsfilter geïnstalleerd om hoogfrequente componenten, dv/dt en gereflecteerde golfeffecten te regelen.
Nee. De vereiste is afhankelijk van de lengte van de motorkabel, VFD-uitgangskarakteristieken, motorisolatie, EMC-omstandigheden en toepassingsvereisten.
Ja. Het kan worden geëvalueerd voor servoaandrijftoepassingen waarbij EMI aan de ingangszijde of hoogfrequente interferentie aan de motorzijde moet worden gecontroleerd. Het elektrische vermogen moet overeenkomen met het aandrijfsysteem.
Ja. Het uitgangsgedeelte is ontworpen om hoogfrequente schakelcomponenten te verzwakken en kan dv/dt op de motorklemmen verminderen. Het werkelijke resultaat is afhankelijk van de VFD, filterconfiguratie, kabel en motor.
Ja. Lange motorkabels kunnen de effecten van gereflecteerde golven en hoogfrequente spanning vergroten, waardoor uitgangsfiltering relevanter wordt. De toegestane kabellengte moet worden bevestigd voor de specifieke toepassing.
Niet noodzakelijkerwijs. Dit product is in de eerste plaats bedoeld voor EMI- en hoogfrequente filtering rond VFD-systemen. Als het de eis is om specifieke harmonische ordes van het elektriciteitssysteem of THD te controleren, moet een speciale oplossing voor harmonische mitigatie worden geëvalueerd.
Normaal gesproken is er geen elektronische aanpassing nodig omdat het filter passief is. Correcte modelselectie, bedrading, aarding en installatie zijn nog steeds noodzakelijk.
Het VFD-model, de voedingsspanning, de nominale stroom, het motorvermogen, de lengte van de motorkabel, het kabeltype en de specifieke interferentie of het probleem aan de motorzijde zijn nuttig bij het selecteren van de juiste configuratie.
Dufew Electric produceert aandrijffilters met variabele frequentie voor VFD's, servoaandrijvingen, motorbesturingssystemen en industriële automatiseringsapparatuur.
De geïntegreerde configuratie biedt EMI-filtering aan de ingangszijde en motorfiltering aan de uitgangszijde binnen één assemblage. De selectie kan gebaseerd zijn op het vermogen van de omvormer, motorkarakteristieken, kabellengte, EMC-omstandigheden en installatievereisten.
Geef voor productevaluatie het VFD-model, het motorvermogen, de nominale stroom, de lengte van de motorkabel, het kabeltype en de voedingsspanning op.
