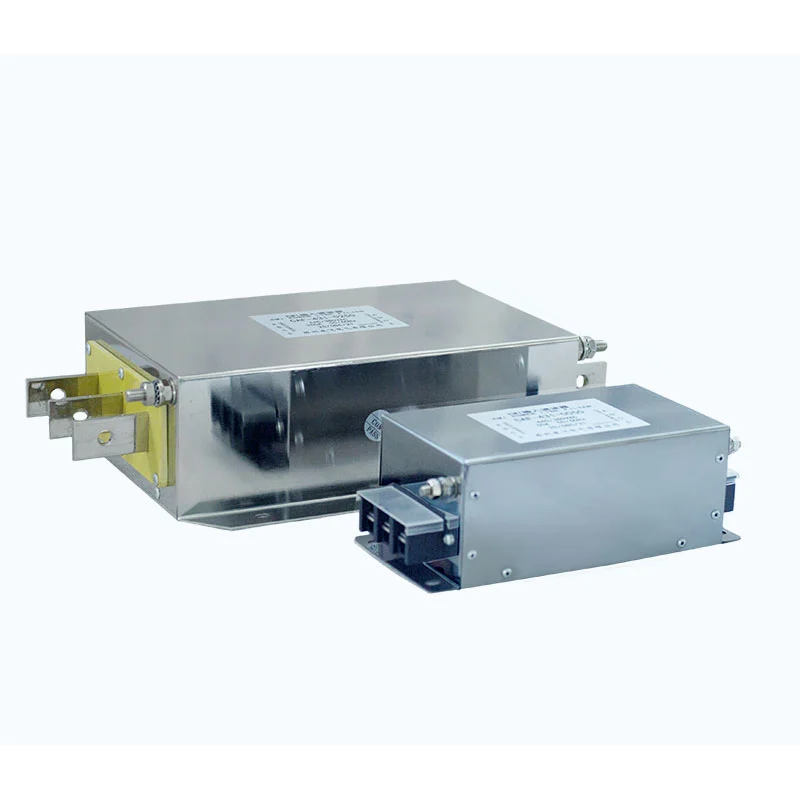

Er is een voedingsfilter geïnstalleerd tussen de binnenkomende stroombron en de stroomingang van de apparatuur. Het belangrijkste doel is het beheersen van elektromagnetische interferentie (EMI) die via de elektriciteitsleiding wordt geleid.
Vermogenselektronische apparatuur zoals omvormers, servoaandrijvingen en schakelende voedingen kunnen tijdens het schakelen hoogfrequente ruis genereren. Externe elektrische apparatuur en het elektriciteitsnetwerk kunnen ook ongewenste hoogfrequente storingen in dezelfde voedingslijn introduceren.
Het filter biedt impedantie aan deze ongewenste hoogfrequente componenten terwijl de normale voeding doorlaat.
Het is ontworpen om in beide richtingen te werken:
- Verminder hoogfrequente interferentie die door de apparatuur wordt gegenereerd en naar het elektriciteitsnetwerk wordt geleid
- Verminder externe RF- en elektrische storingen die via de toevoerleiding de apparatuur binnenkomen
- Onderdruk interferentie in de common-mode en differentiële modus
- Verminder de kans op interferentie tussen aangrenzende elektronische apparatuur
Het filter wordt daarom gebruikt als onderdeel van het EMI/EMC-controle- en stroomlijninterferentie-onderdrukkingssysteem van de apparatuur.
Het filter maakt gebruik van een combinatie van common-mode-smoorspoelen, X-condensatoren, Y-condensatoren en resistieve componenten om een laagdoorlaatfilternetwerk te vormen.
De common-mode-smoorspoel heeft een hoge impedantie voor common-mode hoogfrequente ruis, terwijl de normale voedingsstroom doorlaat.
De X-condensator is aangesloten op de stroomgeleiders en biedt een pad voor hoogfrequente ruis in de differentiële modus.
Y-condensatoren bieden een gecontroleerd pad tussen de stroomgeleiders en de aarde- of chassisreferentie voor geschikte common-mode-interferentie.
Afhankelijk van de circuitconfiguratie kunnen resistieve componenten worden gebruikt voor condensatorontlading en circuitdemping.
Het gecombineerde circuit biedt onderdrukking van common-mode- en differentiële-mode-interferentie over het gespecificeerde frequentiebereik.
Het filter kan een eentraps- of tweetrapsstructuur gebruiken.
Eentrapsfiltering is geschikt voor toepassingen waarbij het interferentieniveau met één filtersectie kan worden geregeld en de installatieruimte beperkt is.
Tweetrapsfiltering zorgt voor extra demping wanneer de apparatuur in een veeleisendere elektromagnetische omgeving werkt.
De juiste configuratie moet worden bepaald op basis van de apparatuur, interferentiekarakteristieken, vereiste demping en installatieomstandigheden.
De volgende specificaties zijn van toepassing op de betreffende productconfiguratie. Verschillende Dufew Electric-filterseries kunnen verschillende spannings- en stroombereiken hebben.
| Parameter | Specificatie |
|---|---|
| Nominale spanning | 250VAC voor de gespecificeerde eenfasige configuratie |
| Nominale stroom | 1A--60A voor de gespecificeerde eenfasige configuratie |
| Bedrijfsfrequentie | 50Hz / 60Hz / tot 500Hz, afhankelijk van de configuratie |
| Filterbereik | 5 kHz--30 MHz |
| Diëlektrische sterkte, lijn tot lijn | 1500VDC / 60s |
| Diëlektrische sterkte, lijn tot aarde | 2250VDC / 60s* |
| Isolatieweerstand | >100MΩ bij 1000VDC |
| Overbelastingsvermogen | 1,4 × nominale stroom gedurende 1 minuut, met minimaal 15 minuten tussen overbelastingsgebeurtenissen |
| Beschermingsgraad | IP00 / IP20 |
| Isolatieklasse | T40 / F (155°C) |
| Vlamvertragende kwaliteit | UL94V-2 |
| Productstandaard | GB/T 15287/8 |
* De meegeleverde technische informatie vermeldt ook 2500VDC / 60s voor diëlektrische sterkte tussen lijn en aarde. De toepasselijke waarde moet worden bevestigd op basis van de definitieve specificatie voor het geselecteerde model.
Een typische modelaanduiding is: CAF-4 3 1-0010
| Code | Beschrijving |
|---|---|
| CAF | Dufew Elektrische filterserie |
| 4 | Spanningsklasse; 2 = 220 V, 4 = 380 V, 6 = 690 V |
| 3 | Faseconfiguratie; 3 = driefasig, 1 = eenfasig |
| 1 | Filtercategorie; 1 = ingangsfilter, 2 = uitgangsfilter |
| 0010 | Nominale stroom; 0010 = 10A |
Voordat u bestelt, moet de modelaanduiding worden gecontroleerd aan de hand van de toepasselijke productspecificatie en het typeplaatje.
Het filtercircuit pakt zowel common-mode als differentiële-mode hoogfrequente interferentie aan, waardoor het kan worden gebruikt waar verschillende soorten geleide EMI aanwezig kunnen zijn.
Het filter kan de interferentie verminderen die wordt gegenereerd door de aangesloten apparatuur en naar het voedingsnetwerk wordt geleid, terwijl ook externe hoogfrequente storingen die via de stroomaansluiting binnenkomen, worden beperkt.
Het gespecificeerde filterbereik omvat hoogfrequente interferentie die verband houdt met schakelvermogenselektronica en andere elektronische apparatuur.
De filterstructuur kan worden geselecteerd op basis van het interferentieniveau en de installatievereisten.
De geïntegreerde constructie is geschikt voor installatie in schakelkasten en elektrische behuizingen waar de montageruimte beperkt is.
Het filter is ontworpen voor eenfasige elektronische apparatuur waarbij geleide EMI moet worden gecontroleerd. Het kan worden gebruikt in eenfasige omvormers, servoaandrijvingen, schakelende voedingen, controllers, borduurmachines, graveermachines, industriële besturingsapparatuur en andere elektronische apparatuur die is geïnstalleerd in EMI-gevoelige omgevingen.
Het filter kan ook worden gebruikt in elektrische installaties waar meerdere elektronische apparaten op hetzelfde stroomnetwerk werken en geleide interferentie de werking van de apparatuur of de systeemprestaties kan beïnvloeden.
Een filter kan geschikt zijn wanneer apparatuur interferentiegerelateerde symptomen ervaart, zoals:
- Onverwachte afsluitingen
- Valse activering of abnormale werking
- Communicatie- of besturingsinterferentie
- Overmatig elektrisch geluid
- Interferentie op het elektriciteitsnet tussen aangrenzende apparatuur
Deze symptomen kunnen meerdere oorzaken hebben. Voordat u een filter selecteert, moet de werkelijke oorzaak van het probleem worden geïdentificeerd. Een filter vervangt geen corrigerende maatregelen voor overbelasting, onjuiste aarding, isolatiefouten, apparatuurfouten of andere onderliggende elektrische problemen.
Bij de filterkeuze moet rekening worden gehouden met de voedingsspanning, de nominale stroom, de bedrijfsfrequentie, de eenfasige configuratie, de vereiste filterprestaties, de installatieafmetingen, de aardingsmethode, de omgevingstemperatuur en het beschermingsniveau van de apparatuur.
Voor de gespecificeerde eenfasige configuratie bedraagt de aanbevolen filterwaarde ongeveer 1,2–1,5 maal de nominale stroom van de apparatuur. Bij de definitieve selectie moet ook rekening worden gehouden met de werkelijke belastingsstroom, overbelastingsomstandigheden, bedrijfstemperatuur en de specificaties van de fabrikant.
Voor modelselectie kunnen klanten het apparatuurmodel, de voedingsspanning, de nominale stroom, de bedrijfsfrequentie, het bedradingsschema, de installatieafmetingen, interferentiesymptomen en de gebruiksomgeving opgeven.
Een correcte installatie is vooral belangrijk voor hoogfrequente EMI-onderdrukking.
Controleer vóór installatie de spanning en stroom van de apparatuur. Het geselecteerde filter moet compatibel zijn met de voeding en bedrijfsstroom van de apparatuur.
Controleer de behuizing, klemmen, montagepunten, identificatielabel en bedradingsmarkeringen. Installeer geen beschadigd apparaat.
Installeer het filter zo dicht als praktisch mogelijk is bij de stroomingang van de beschermde apparatuur. Voor kastinstallaties kan het filter op een geschikt metalen montageoppervlak worden gemonteerd, afhankelijk van de installatievereisten.
Sluit het filter aan tussen de binnenkomende voeding en de apparatuuringang volgens het toepasselijke bedradingsschema. Volg de gemarkeerde in- en uitgangsklemmen waar een gedefinieerde aansluitrichting is gespecificeerd.
De aardingsterminal moet betrouwbaar worden aangesloten.
Bundel de ingangsdraden en uitgangsdraden van het filter niet samen.
Hoogfrequente interferentie kan zich tussen dicht bij elkaar gelegen ingangs- en uitgangsgeleiders koppelen en het filtercircuit omzeilen. De bedrading aan de ingangszijde en de belastingzijde moeten daarom afzonderlijk worden geleid en voor zover praktisch uitvoerbaar uit elkaar worden gehouden.
De aardgeleider moet kort zijn en een voldoende lage impedantie hebben voor de installatie.
Na controle van de bedrading en aarding:
1. Bevestig alle terminalverbindingen.
2. Controleer de scheiding van de in- en uitgangskabels.
3. Schakel de apparatuur in.
4. Observeer de bedrijfsstatus en alarmomstandigheden.
5. Controleer of de oorspronkelijke interferentie is verminderd.
Voor compacte eenfasige apparatuur kan een geïntegreerd filtersamenstel het aantal componenten dat nodig is voor de installatie verminderen.
| Vergelijking | Geïntegreerd eenfasig filter | Afzonderlijke filtereenheden |
|---|---|---|
| Structuur | Eén geïntegreerde montage | Meerdere onafhankelijke vergaderingen |
| Installatie | Eén filterinstallatiepunt | Aparte units en bevestigingspunten |
| Bedrading | Speciale filteringangs- en uitgangsterminals | Extra interconnectie en routing |
| Kastruimte | Geschikt voor compacte schakelkasten | Vereist ruimte voor elke eenheid |
| Componentbeheer | Eén productassemblage | Afzonderlijke componenten en accessoires |
De werkelijke EMI-prestaties zijn afhankelijk van het filtercircuit, de elektrische omstandigheden, de aarding, de kabelgeleiding en de installatiekwaliteit. De geïntegreerde structuur zelf mag niet worden behandeld als een garantie voor superieure EMI-demping zonder toepassingsspecifieke testgegevens.
Dufew Electric produceert componenten voor vermogenselektronica, waaronder weerstanden, remsystemen, reactoren, filters, transformatoren en op maat gemaakte elektrische componenten.
Voor voedingsfilters kunnen de productie en inspectie het volgende omvatten:
Componentinspectie → Filterconstructie → Elektrisch testen → Eindinspectie → Verpakking
Afhankelijk van de productconfiguratie kan de inspectie het volgende omvatten:
- Verificatie van componentspecificaties
- Terminal- en verbindingsinspectie
- Testen van isolatieweerstand
- Testen van diëlektrische sterkte
- Testen van elektrische prestaties
- Dimensionale inspectie
- Eindproductinspectie
Toepasselijke technische gegevens en testdocumentatie kunnen worden verstrekt op basis van product- en projectvereisten.
Dufew Electric beschikt over ISO- en CE-certificeringen ter ondersteuning van haar activiteiten op het gebied van kwaliteitsbeheer en productconformiteit.
Toepasselijke certificaten en technische documenten moeten worden bevestigd op basis van het geselecteerde model, de productconfiguratie en de beoogde markt.
Internationale bestellingen kunnen worden geregeld op basis van producthoeveelheid, afmetingen, bestemming en leveringsvereisten.
Indien van toepassing kan gebruik worden gemaakt van zeevracht, luchtvracht, expreslevering of een door de klant genomineerde expediteur. De verpakking wordt geselecteerd op basis van de productstructuur en transportomstandigheden.
Het wordt geïnstalleerd aan de stroomingang van elektronische apparatuur om geleide elektromagnetische interferentie die door de stroomlijn gaat te onderdrukken. Typische toepassingen zijn onder meer eenfasige omvormers, servoaandrijvingen, schakelende voedingen en controllers.
Het filter is ontworpen om zowel common-mode als differentiële hoogfrequente interferentie aan te pakken. Het gespecificeerde filterbereik is 5 kHz - 30 MHz voor de toepasselijke configuratie.
Het moet zo dicht mogelijk bij de stroomingang van de beschermde apparatuur worden geïnstalleerd. Kabels aan de ingangs- en uitgangszijde moeten worden gescheiden om elektromagnetische koppeling te verminderen die het filter zou kunnen omzeilen.
Ja. Het is bedoeld voor toepassingen zoals eenfasige omvormers, servoaandrijvingen, schakelende voedingen, controllers en soortgelijke elektronische apparatuur, op voorwaarde dat de elektrische specificaties compatibel zijn.
Bij de selectie moet rekening worden gehouden met de nominale en werkelijke bedrijfsstroom, de voedingsspanning, de bedrijfsomstandigheden en de filterspecificaties van de apparatuur. De meegeleverde selectierichtlijnen bevelen ongeveer 1,2 tot 1,5 maal de nominale stroom van de apparatuur aan.
Het kan helpen als deze symptomen worden veroorzaakt of verergerd door elektromagnetische interferentie of verstoringen van het elektriciteitsnet. Als de fout het gevolg is van overbelasting, onjuiste aarding, isolatieproblemen of een interne apparatuurfout, moet de onderliggende oorzaak afzonderlijk worden aangepakt.
Elektrische specificaties, filterstructuur, installatieafmetingen en andere specificaties kunnen worden geëvalueerd op basis van de apparatuur- en toepassingsvereisten.
Ja. Boven 1.000 m kan een verminderde warmteafvoer een stroomreductie vereisen. De meegeleverde technische informatie specificeert een maximale hoogte van 2.000 m en adviseert een stroomreductie van 15% boven 1.000 m. De definitieve eis moet worden bevestigd voor het geselecteerde model.
Dufew Electric levert voedingsfilters voor eenfasige omvormers, servodrives, schakelende voedingen, controllers en andere vermogenselektronica. De filters maken gebruik van common-mode en differentiële-mode filtercomponenten om geleide EMI via de stroomaansluiting te verminderen.
Geef voor de productselectie de apparatuurspanning, nominale stroom, bedrijfsfrequentie, installatieomstandigheden en beschikbare interferentie-informatie op voor configuratiebeoordeling.
