Invoerfilter

In moderne industriële automatiseringssystemen genereren VFD's en vermogenselektronische apparaten tijdens bedrijf hoogfrequente schakelgeluiden en harmonische storingen. Deze storingen kunnen van invloed zijn op nabijgelegen controllers, communicatiesystemen, sensoren en andere gevoelige apparatuur.

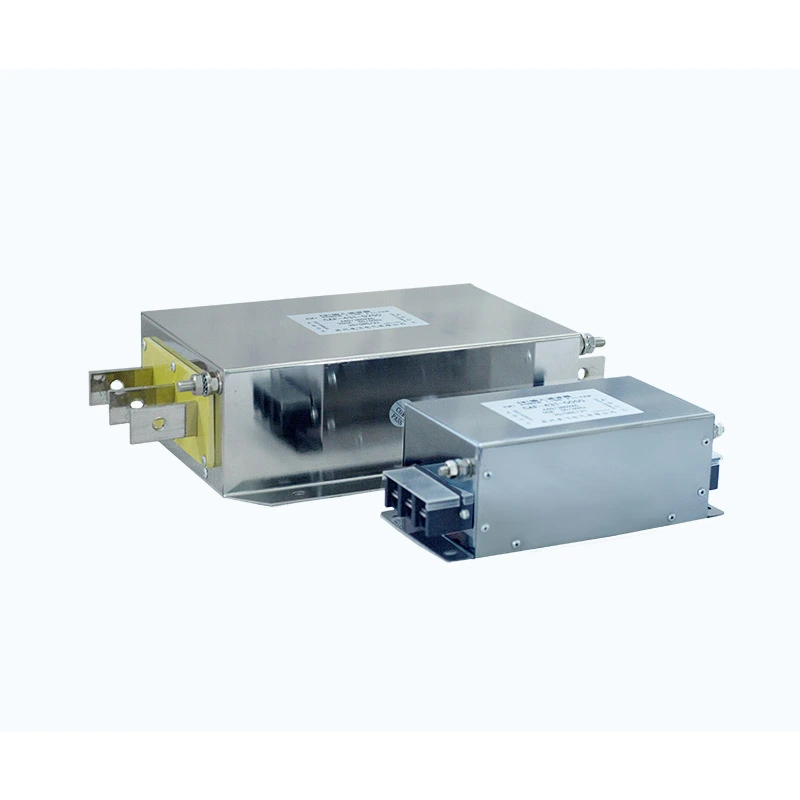

Het Dufew elektrische ingangsfilter wordt in serie geïnstalleerd tussen de voeding en de ingangsklemmen van de VFD of servoaandrijving om de transmissiepaden van elektromagnetische interferentie tussen het aandrijfsysteem en het elektrische netwerk te verminderen.

Het filter maakt gebruik van een meertraps EMC-filterstructuur die geoptimaliseerde magnetische componenten, condensatoren en dempingsontwerp combineert om zowel common-mode als differentiële-mode interferentie over een breed frequentiebereik te onderdrukken.

De belangrijkste ontwerpkenmerken zijn onder meer:

- Magnetische componenten met laag verlies voor stabiele filterprestaties

- Geoptimaliseerd condensatornetwerk voor EMC-onderdrukking

- Ontwerp met lage lekstroom voor compatibiliteit met beveiligingssystemen

- Hoge isolatieprestaties voor industriële omgevingen

- Flexibele IP00/IP20-installatieconfiguraties

Met betrouwbare EMC-prestaties en aanpasbare elektrische parameters helpen Dufew-ingangsfilters de systeemstabiliteit in veeleisende industriële toepassingen te verbeteren.

Hoe ingangsfilter de prestaties van het VFD-systeem verbetert?

1. Verminder geleide elektromagnetische interferentie

VFD-schakelapparaten genereren hoogfrequente ruis die door stroomkabels kan reizen en kan worden teruggekoppeld naar het elektriciteitsnet. Het filter helpt geleide emissies te verminderen, de overdracht van hoogfrequente interferentie te beperken, de EMC-prestaties te verbeteren en verstoring van nabijgelegen elektrische apparatuur te minimaliseren.

2. Onderdruk Common-Mode- en Differential-Mode-ruis

Verschillende interferentiepaden vereisen verschillende filtermethoden. De filterstructuur combineert common-mode-onderdrukking voor ruis tussen hoogspanningslijnen en aarde met differentiële-mode-onderdrukking voor interferentie tussen geleiders. Dit helpt de elektromagnetische compatibiliteit in complexe industriële omgevingen te verbeteren.

3. Verbeter de stabiliteit van het stroomnetwerk

Industriële stroomnetwerken kunnen worden beïnvloed door spanningsschommelingen, schakelstoringen en harmonische interferentie. Door de impact van deze storingen op aandrijfsystemen te verminderen, draagt ​​het filter bij aan een stabiele werking van de apparatuur en biedt het extra bescherming voor gevoelige elektrische componenten.

4. Ondersteuning van toepassingen met lange kabels en meerdere schijven

EMC-problemen kunnen duidelijker zichtbaar worden in systemen met meerdere aandrijvingen of lange motorkabelopstellingen. Het ontwerp is geschikt voor installaties met meerdere aandrijvingen, toepassingen met lange kabels, schakelkasten met hoge dichtheid en industriële automatiseringssystemen waarbij consistente EMC-prestaties vereist zijn.

Belangrijkste ontwerpkenmerken

Drietraps EMC-filterstructuur

De geoptimaliseerde drietrapsstructuur zorgt voor demping over de lage-, midden- en hogefrequentiebereiken, waardoor verschillende soorten elektrische interferentie worden verminderd en effectieve filterprestaties behouden blijven onder wisselende bedrijfsomstandigheden.

Ontwerp met lage lekstroom

De aardingscondensatorstructuur is geoptimaliseerd om onnodige lekstroom te beperken en tegelijkertijd de compatibiliteit met lekbeschermingsapparaten te behouden. Dit ondersteunt een stabiele werking in industriële elektrische systemen.

Isolatiesysteem met hoge betrouwbaarheid

Het isolatiesysteem is ontworpen voor langdurig industrieel gebruik, met een diëlektrische sterkte van lijn tot lijn tot 1500VDC/60S, een diëlektrische sterkte van lijn tot aarde tot 2500VDC/60S en een isolatieweerstand van ≥100MΩ bij 1000VDC.

Toepassingsscenario's

Dufew Input Filter-oplossingen worden veel gebruikt in toepassingen die verbeterde EMC-prestaties en elektrische stabiliteit vereisen.

Technische specificaties

Productiecapaciteit en kwaliteitsborging

Dufew Electric is gespecialiseerd in componenten voor industriële vermogenselektronica, waaronder EMC-filters, reactoren, remweerstanden en elektrische oplossingen op maat.

Door gecontroleerde productieprocessen en elektrische prestatietests garandeert Dufew een betrouwbare productkwaliteit voor industriële toepassingen.

Kwaliteitscontrole omvat:

- Componentinspectie

- Testen van elektrische prestaties

- Testen van isolatieweerstand

- Bestand tegen spanningstesten

- Functionele verificatie

Dufew verbetert voortdurend haar kwaliteitsmanagementsysteem en productnormen.

Certificeringen en technische documenten omvatten:

- ISO 9001 kwaliteitsmanagementsysteem

- CE-certificering

- Producttestrapporten

- Aangepaste technische documentatie

Dufew ondersteunt OEM-productie, ontwerpen op maat en technische samenwerking voor wereldwijde klanten.

Verpakking en levering

Dufew biedt exportgerichte verpakkingsoplossingen om elektrische componenten te beschermen tijdens transport.

Verpakking bevat:

- Vochtbescherming

- Schokbestendige bevestiging

- Versterkte verpakking voor grote modellen

- Productidentificatielabels

- Technische documenten bij verzending

Elk filter wordt vóór levering geïnspecteerd om naleving van de eisen van de klant te garanderen.

Veelgestelde vragen

Vraag 1: Wat is het doel van een ingangsfilter in een VFD-systeem?

Het helpt de elektromagnetische interferentie die wordt gegenereerd tijdens de werking van de VFD te verminderen, de EMC-prestaties te verbeteren en elektrische componenten te beschermen tegen externe stroomstoringen.

Vraag 2: Waar moet dit filter worden geïnstalleerd?

Het wordt geïnstalleerd tussen de voeding en de ingangsterminals van de VFD of servoaandrijving om de overdracht van interferentie via het elektriciteitsnetwerk te verminderen en de systeemstabiliteit te verbeteren.

Vraag 3: Welke kabellengte kunnen Dufew-producten ondersteunen?

Afhankelijk van de installatieomstandigheden kunnen Dufew-oplossingen afgeschermde kabels tot 400 meter en niet-afgeschermde kabels tot 300 meter ondersteunen, waardoor stabiele filterprestaties bij toepassingen over lange afstanden worden gehandhaafd.

Vraag 4: Kan Dufew EMC-filteroplossingen op maat maken?

Ja. Dufew biedt op maat gemaakte oplossingen, waaronder spanningswaarde, stroomcapaciteit, filterparameters, mechanische afmetingen en installatiestructuren volgens verschillende toepassingsvereisten.

Op maat gemaakte EMC-filteroplossingen van Dufew Electric

Dufew Electric biedt op maat gemaakte invoerfilteroplossingen voor VFD-systemen, servoaandrijvingen en industriële automatiseringstoepassingen.

Met professionele technische capaciteiten, betrouwbare productieprocessen en strikte kwaliteitscontrole helpt Dufew klanten de EMC-prestaties te verbeteren, elektrische interferentie te verminderen en een stabiele werking op de lange termijn te bereiken.
