We bieden een uitgebreid portfolio inclusief weerstanden, remeenheden, reactoren, vermogensfilters en transformatoren, met volledige aanpassingsmogelijkheden om aan uiteenlopende toepassingsvereisten te voldoen.

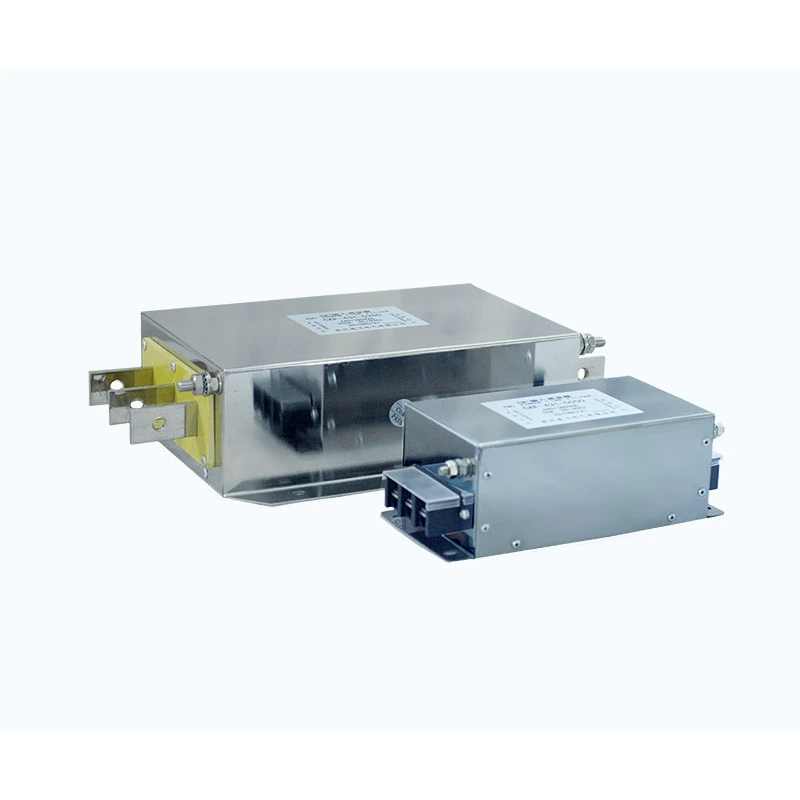

Het uitgangsfilter wordt geïnstalleerd tussen de VFD-uitgangsklemmen en de motoringangsklemmen om de kwaliteit van de elektrische signalen die naar de motor worden verzonden te verbeteren.
Door meertrapsfiltercircuits te combineren met geoptimaliseerde magnetische componenten, verzwakt het hoogfrequente schakelinterferentie die wordt gegenereerd door de werking van de PWM-omvormer en vermindert het de elektrische spanning op motoraansluitingen.
Het ontwerp helpt het volgende te minimaliseren:
- Hoogfrequente harmonische componenten
- Spanningspiekpulsen veroorzaakt door snel schakelen
- dv/dt spanning op motorisolatie
- Elektromagnetische interferentie via motorkabels
Het isolatiesysteem zorgt voor:
- Lijn-naar-lijn: 1500VDC / 60S
- Lijn-naar-aarde: 2500VDC / 60S
Met een isolatieweerstand van meer dan 100MΩ, een overbelastingsvermogen van 1,4 keer de nominale stroom gedurende 1 minuut en ondersteuning voor motorkabelafstanden tot 400 meter met afgeschermde kabels, zijn Dufew-oplossingen geschikt voor veeleisende industriële aandrijfsystemen.
| Parameter | Specificatie |
|---|---|
| Nominale spanning | 220VAC / 380VAC / 690VAC / 1140VAC |
| Bedrijfsfrequentie | 50 Hz / 60 Hz / tot 500 Hz |
| Nominale stroom | 5A - 1600A |
| Diëlektrische sterkte | Lijn-naar-lijn: 1500 VDC (60S); Lijn-naar-aarde: 2500VDC (60S) |
| Isolatieweerstand | ≥100MΩ (1000VDC) |
| Overbelastingsvermogen | 1,4 keer de nominale stroom gedurende 1 minuut (interval ≥15 minuten) |
| Maximale kabellengte | Afgeschermde kabel: 400 m; Niet-afgeschermde kabel: 300m |
| Beschermingsgraad | IP00 / IP20 |
| Isolatieklasse | T40 / Klasse F (155℃) |
| Vlamvertragende kwaliteit | UL94V-2 |
| Productstandaard | GB/T15287/8 |
DAL-4 3 2-0600
| Code | Beschrijving |
|---|---|
| CAF | Dufew elektrische filterserie |
| 4 | Spanningsniveau (2 = 220V, 4 = 380V, 6 = 690V) |
| 3 | Fasenummer (3 = Driefasig, 1 = Eenfasig) |
| 2 | Filtertype (1 = Ingangsfilter, 2 = Uitgangsfilter) |
| 0600 | Nominale stroom (0600 = 600A) |
Lange motorkabels kunnen gedistribueerde capaciteit introduceren, waardoor de laadstroom en hoogfrequente interferentie kunnen toenemen. Het geoptimaliseerde magnetische circuitontwerp helpt de impact van de kabelcapaciteit te verminderen, de stabiliteit van de uitgangsgolfvorm te verbeteren en hoogfrequente straling te verminderen, waardoor het filter geschikt is voor motorinstallaties op afstand. Het ondersteunt afgeschermde kabels tot 400 meter en niet-afgeschermde kabels tot 300 meter.
PWM-schakeling kan een snelle spanningsstijging en hoogfrequente spanning op de motorwikkelingen veroorzaken. Het uitgangsfilter helpt de dv/dt-impact en spanningspiekstress te verminderen, waardoor isolatieveroudering als gevolg van schakelpulsen wordt beperkt en de algehele betrouwbaarheid van de motor wordt verbeterd.
De meertrapsfilterstructuur helpt hoogfrequente schakelruis en common-mode- en differentiële-mode-interferentie te onderdrukken. Dit kan de EMC-prestaties verbeteren en interferentie verminderen in systemen die zijn uitgerust met gevoelige besturings- en bewakingsapparatuur.
Het filterontwerp richt zich primair op hoogfrequente componenten, terwijl de fundamentele frequentie-energie behouden blijft die nodig is voor normale werking van de motor. Dit helpt bij het handhaven van een stabiel motorkoppel, minimaliseert extra verliezen en ondersteunt een betrouwbare continue werking.
Het compacte ontwerp ondersteunt zowel verticale als horizontale installatie en is geschikt voor verschillende kastindelingen. Aangepaste spannings- en stroomwaarden zijn ook beschikbaar om te voldoen aan specifieke industriële toepassingen en OEM-projectvereisten.
Dufew Output Filter is geschikt voor toepassingen waarbij de motorkabellengte groter is dan 50 meter, maar ook voor uiterst nauwkeurige servobewerkingsapparatuur, synchrone aandrijfsystemen met meerdere motoren en productielijnen uitgerust met gevoelige inspectieapparatuur. Het is ook geschikt voor kranen en spuitgietapparatuur die regelmatig moeten accelereren en remmen.
Typische toepassingen zijn onder meer industriële automatisering, CNC-machines, liften, havenapparatuur, textielmachines, spuitgietmachines en testsystemen.
| Vergelijkingsdimensie | Dufew Professioneel uitgangsfilter | Standaard uitvoerfilteroplossing |
|---|---|---|
| Filterstructuur | Meertraps filterontwerp voor PWM-schakelinterferentie | Eenvoudige filterstructuur met beperkte frequentieverzwakking |
| Hoofdtoepassing | Harmonische onderdrukking aan motorzijde en dv/dt-spanningsreductie | Basisverbetering van de uitgangsgolfvorm |
| Lange kabelcapaciteit | Ondersteunt motorkabeltoepassingen over lange afstanden tot 400 m afgeschermde kabel | De prestaties kunnen afnemen naarmate de kabelafstand groter wordt |
| Motorbeveiliging | Helpt de isolatiespanning te verminderen die wordt veroorzaakt door schakelspanningspulsen | Beperkte bescherming tegen hoogfrequente stress |
| Systeemintegratie | Geschikt voor precisie- en industriële aandrijfsystemen | Hoofdzakelijk gebruikt voor algemene toepassingen |
Dufew Electric is gespecialiseerd in componenten voor industriële vermogenselektronica, waaronder filters, reactoren, remweerstanden en elektrische oplossingen op maat.
Met technische ervaring in magnetische componenten en aandrijfsysteemtoepassingen biedt Dufew oplossingen op maat voor verschillende spanningsniveaus, stroombereiken en installatievereisten.
De productiemogelijkheden van Dufew omvatten de verwerking van magnetische componenten, precisiewikkeling, isolatiebehandeling, verificatie van elektrische parameters en prestatietests, waardoor een consistente productiekwaliteit en betrouwbare productprestaties worden gegarandeerd.
Kwaliteitscontrole omvat isolatieweerstand, diëlektrische weerstand, temperatuurstijging, elektrische prestaties en inspecties van het uiterlijk. Elke fase is ontworpen om de elektrische veiligheid, operationele stabiliteit en algehele kwaliteit van de eindproducten te verifiëren.
Dufew ondersteunt OEM-productie, op maat gemaakte ontwerpen, technische documentatie en applicatie-engineeringondersteuning om aan verschillende industriële eisen te voldoen. Kwaliteitsdocumentatie omvat ISO-kwaliteitsmanagementcertificering, CE-certificering en producttestrapporten.
Dufew past exportstandaardverpakkingen toe om een veilig transport van industriële elektrische componenten te garanderen.
Verpakkingsoplossingen omvatten:
- Vochtbestendige bescherming
- Schokbestendige bevestiging
- Versterkte houten kisten voor grote modellen
- Productidentificatielabels
- Technische documenten
Elk product wordt vóór verzending geïnspecteerd om te garanderen dat het aan de eisen van de klant voldoet.
Een uitgangsfilter richt zich voornamelijk op hoogfrequente schakelcomponenten, PWM-interferentie en elektromagnetische ruis aan de motorzijde. Een uitgangsreactor vermindert voornamelijk de spanningsstijging, beperkt de stroomimpact en verbetert de uitgangsgolfvormomstandigheden.
Voor veeleisende toepassingen hangt de geschikte oplossing af van de kabellengte, het motortype en de EMC-vereisten.
Ja. Door het verminderen van hoogfrequente componenten die worden gegenereerd door het schakelen van omvormers, kan dit de elektromagnetische trillingen helpen verminderen en de bedrijfsomstandigheden van de motor verbeteren.
Lange kabels vergroten de verdeelde capaciteit en kunnen hoogfrequente interferentie versterken. Een goede filtering helpt kabelgerelateerde elektrische spanning te verminderen en verbetert de systeemstabiliteit.
Ja. Dufew biedt oplossingen op maat, inclusief spanningswaarde, stroomcapaciteit, filterkarakteristieken, afmetingen en installatiestructuur volgens de eisen van de klant.
