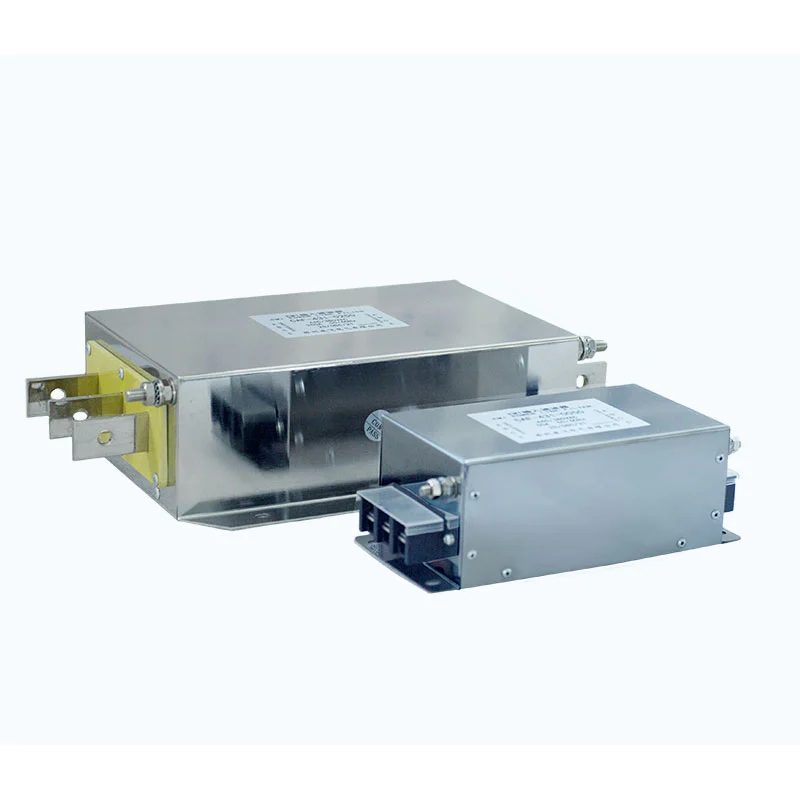

Passief filter

Dufew Electric Passive Filter is ontworpen voor industriële energiesystemen die worden beïnvloed door harmonische stromen van VFD's, converters, gelijkrichters en andere niet-lineaire belastingen. Door filterreactoren, condensatoren en niet-inductieve dempingsweerstanden te combineren in een afgestemd LC-circuit, biedt het een pad met lage impedantie voor geselecteerde harmonische frequenties en helpt het de harmonische stroomcirculatie in het elektriciteitsnetwerk te verminderen.

Niet-lineaire belastingen die worden gegenereerd tijdens AC-DC-conversie en vermogenselektronische schakeling kunnen bijdragen aan oververhitting van de transformator, verhoogde kabelverliezen, verminderde arbeidsfactor, extra belasting van elektrische apparatuur en onstabiele stroomkwaliteit. Afhankelijk van de systeemomstandigheden kan de filterconfiguratie worden ontworpen om karakteristieke harmonischen aan te pakken, zoals de 5e, 7e, 11e en hogere-orde componenten.

Het systeem helpt de harmonische stroomvervorming te verminderen, de arbeidsfactor te verbeteren, harmonische verliezen te beperken en een stabiele elektrische werking te ondersteunen. Vergeleken met actieve harmonische compensatiesystemen maakt passieve filtering gebruik van een relatief eenvoudige elektrische structuur zonder complexe stuurcircuits, waardoor het geschikt is voor continu gebruik in industriële toepassingen met voorspelbare harmonische kenmerken.

Hoe werkt het LC-filtersysteem?

Afgestemd resonantiecircuit

De reactor en condensator vormen een afgestemde LC-tak die is ontworpen voor specifieke harmonische frequenties.

Wanneer harmonische stromen het ontworpen frequentiebereik bereiken, biedt de filtertak een pad met een lagere impedantie dan het elektriciteitsnetwerk, waardoor harmonische stromen effectief kunnen worden geabsorbeerd.

Dit ontwerp biedt:

- Gerichte harmonische reductie

- Lagere stroomgolfvormvervorming

- Verbeterde elektrische stabiliteit

- Continue industriële werkingsmogelijkheden

Demping en beschermingsontwerp

De geïntegreerde niet-inductieve weerstand regelt de resonantiekarakteristieken en verbetert de circuitstabiliteit.

De dempingsstructuur helpt:

- Voorkom overmatige resonantieversterking

- Beperk abnormale harmonische stroom

- Verbeter de betrouwbaarheid van de condensatoren

- Verleng de levensduur van het systeem

Belangrijkste voordelen

1. Eenvoudige passieve structuur

Het passieve ontwerp werkt zonder DSP-controllers of extra elektronische compensatiemodules, wat resulteert in een eenvoudige elektrische structuur met minder besturingscomponenten, lagere onderhoudsvereisten en een goed aanpassingsvermogen aan industriële werkomgevingen.

2. Verbeterde stroomkwaliteit

Door de harmonische stroomcirculatie te verminderen, kan het systeem transformator- en kabelverliezen helpen beperken, temperatuurstijging verminderen, de arbeidsfactor verbeteren en een stabielere werking van aangesloten elektrische apparatuur ondersteunen.

3. Ontworpen voor industriële toepassingen

Dufew past technische overwegingen toe op magnetische componenten, reactor- en condensatormatching, thermische prestaties en elektrische veiligheid. De resulterende configuratie is geschikt voor continu gebruik in industriële energiesystemen met relatief voorspelbare harmonische kenmerken.

Typische toepassingen

Dufew Passief Filter is geschikt voor industriële systemen met relatief stabiele harmonische eigenschappen.

Typische toepassingen zijn onder meer fabrieken, metallurgie- en chemische verwerkingsfaciliteiten, mijnbouwapparatuur, textielmachines, papierproductielijnen, havenmachines en spuitgietsystemen waar niet-lineaire belastingen en harmonische stromen moeten worden beheerd.

Aangepaste ontwerpmogelijkheden

Verschillende elektrische systemen vereisen verschillende filterparameters.

Dufew biedt technische ondersteuning op basis van:

- Harmonische meetgegevens

- Belastingskarakteristieken

- Systeemspanningsniveau

- Installatieomgeving

- Vereiste THDi-prestaties

Er zijn op maat gemaakte oplossingen beschikbaar voor verschillende industriële stroomkwaliteitsvereisten.

Selectiegids

Het selecteren van een geschikte filteroplossing vereist evaluatie van:

Dufew biedt aanbevelingen op maat op basis van harmonische meetgegevens, systeemparameters en projectvereisten.

Productiecapaciteit en kwaliteitsborging

Dufew Electric is gespecialiseerd in de productie van industriële vermogenselektronica en levert passieve filters, reactoren, remweerstanden, transformatoren en op maat gemaakte elektrische oplossingen voor industriële toepassingen. Het technische werk omvat harmonische analyse, afstemming van elektrische parameters en eisen aan de stroomkwaliteit, ter ondersteuning van toepassingsspecifiek productontwerp en productie.

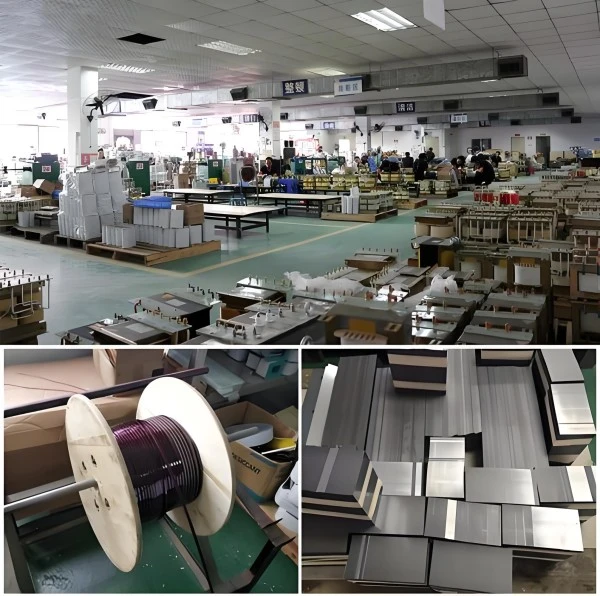

De belangrijkste productiemogelijkheden zijn onder meer de verwerking van magnetische kernen, het nauwkeurig wikkelen van reactoren, het matchen van condensatoren en weerstanden, verificatie van elektrische parameters en testen van thermische prestaties. Afhankelijk van de productconfiguratie kan de kwaliteitscontrole het volgende omvatten:

- Testen van isolatieweerstand
- Diëlektrisch bestand tegen testen
- Resonantieparameterverificatie
- Testen van temperatuurstijging
- Elektrische parameterinspectie
- Eindinspectie van het uiterlijk

Kwaliteitsdocumentatie kan ISO-kwaliteitsmanagementcertificering, producttestrapporten en verificatiegegevens van elektrische prestaties omvatten volgens de toepasselijke product- en projectvereisten.

Dufew Electric ondersteunt OEM-productie, elektrisch ontwerp op maat, technische samenwerking en projectgebaseerde oplossingen voor stroomkwaliteit.

Technische specificaties

Passief filter versus actief harmonisch filter

Veelgestelde vragen

Vraag 1: Welke componenten worden gebruikt in een passief filter?

Een passief filter bestaat uit reactoren, condensatoren en dempingsweerstanden die een afgestemd LC-circuit vormen. Deze componenten bieden een pad met lage impedantie voor geselecteerde harmonische stromen en helpen de stroomkwaliteit te verbeteren.

Vraag 2: Hoe moet het geschikte model worden geselecteerd?

De modelkeuze is afhankelijk van de nominale spanning, bedrijfsstroom, harmonische bron, harmonisch spectrum, THDi-vereisten, systeemconfiguratie en installatieomstandigheden.

Vraag 3: Is deze oplossing geschikt voor alle harmonische omstandigheden?

Passieve filtering is over het algemeen geschikt voor systemen met stabiele harmonische eigenschappen. Toepassingen met snel veranderende harmonische belastingen kunnen alternatieve compensatieoplossingen vereisen.

Vraag 4: Kan Dufew filteroplossingen op maat maken?

Ja. Dufew biedt oplossingen op maat op basis van spanningsniveau, stroomcapaciteit, harmonische kenmerken, installatievereisten en projectomstandigheden.
