We bieden een uitgebreid portfolio inclusief weerstanden, remeenheden, reactoren, vermogensfilters en transformatoren, met volledige aanpassingsmogelijkheden om aan uiteenlopende toepassingsvereisten te voldoen.

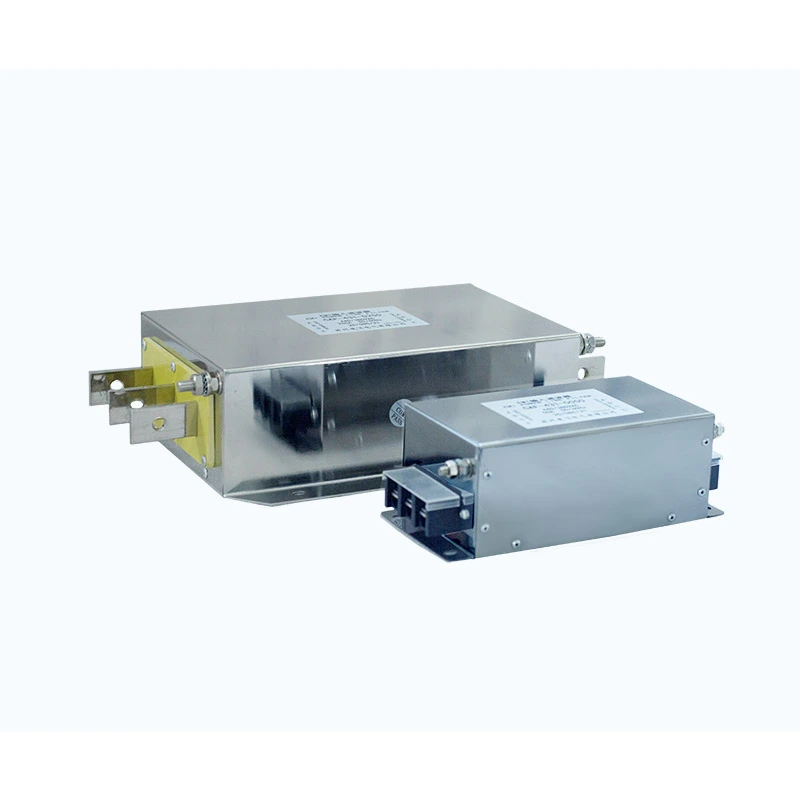

Dufew Electric Harmonic Filter is ontworpen voor VFD-systemen en andere niet-lineaire belastingen die tijdens bedrijf harmonische stromen genereren. Geïnstalleerd aan de ingangszijde van het aandrijfsysteem, maakt het gebruik van een afgestemd LC-circuit met filterreactoren, vermogenscondensatoren en niet-inductieve dempingsweerstanden om geselecteerde lage-orde harmonischen te verminderen en de stroomkwaliteit te verbeteren. De typische doelharmonischen omvatten de 5e, 7e, 11e en 13e orde, waarbij de uiteindelijke configuratie wordt bepaald door systeemspanning, belastingskarakteristieken, harmonisch spectrum en vereiste filterprestaties.
Typische prestatieparameters zijn onder meer THDi <10% bij volledige belasting, THDv <5%, arbeidsfactor boven 0,98, temperatuurstijging ≤80K, geluidsniveau ≤65dB en diëlektrische sterkte tot 3000VAC, afhankelijk van het geselecteerde model en de bedrijfsomstandigheden.
VFD's, converters, gelijkrichters en andere niet-lineaire belastingen kunnen harmonische stromen genereren tijdens AC-DC-conversie en schakelwerking. Wanneer de harmonische niveaus excessief worden, kunnen ze de verliezen in de transformator en de kabel vergroten, extra verwarming veroorzaken, de arbeidsfactor verlagen en de stabiliteit van gevoelige elektrische apparatuur beïnvloeden.
Voor industriële energienetwerken met meerdere niet-lineaire belastingen helpt de juiste harmonische controle stabiele elektrische omstandigheden te handhaven en de impact van harmonische stromen op het distributiesysteem te verminderen.
De reactor- en condensatorparameters worden afgestemd op het systeem en de harmonische kenmerken om een pad met lage impedantie te creëren bij geselecteerde harmonische frequenties. Hierdoor kunnen harmonische stromen door het filter worden omgeleid terwijl de normale werking op de fundamentele frequentie behouden blijft.
Niet-inductieve dempingsweerstanden zijn in het filtercircuit opgenomen om de resonantie tussen het filter, de netimpedantie en niet-lineaire belastingen te regelen. Dit helpt de harmonische versterking te beperken en overmatige stroombelasting op de filtercomponenten tijdens continu gebruik te verminderen.
Stabiele filterprestaties zijn afhankelijk van de juiste coördinatie van reactorinductie, condensatorcapaciteit, dempingsweerstand en warmteafvoer. Dufew past deze parameters aan op basis van het elektrische vermogen en de bedrijfsomstandigheden om betrouwbare prestaties te behouden onder continue industriële belasting.
De filterkeuze moet gebaseerd zijn op de feitelijke elektrische kenmerken van de installatie en niet alleen op het nominale vermogen. Dufew evalueert systeemomstandigheden zoals spanning, stroom, VFD-capaciteit, harmonisch spectrum, vereiste THDi en installatieomgeving bij het ontwikkelen van een geschikte configuratie.
Technische ondersteuning kan betrekking hebben op harmonische analyse, filterparameterberekening, elektrische configuratie, mechanische structuur en toepassingsbegeleiding. Klanten kunnen harmonische meetgegevens, enkellijnsdiagrammen, apparatuurspecificaties of bedrijfsomstandigheden verstrekken voor technische evaluatie.
Het afgestemde filtercircuit vermindert karakteristieke harmonische stromen die worden gegenereerd door VFD's en andere niet-lineaire belastingen, waardoor de golfvormvervorming van de stroom wordt verminderd en de harmonische circulatie door transformatoren, kabels en andere distributieapparatuur wordt verminderd.
Door harmonische stroom- en blindvermogeneffecten aan te pakken, kan het filter de arbeidsfactor helpen verbeteren, de vraag naar blindvermogen verminderen en verliezen binnen het elektrische distributiesysteem verminderen.
Het verminderen van harmonische vervorming kan de bedrijfsomstandigheden van transformatoren, distributieapparatuur, industriële automatiseringssystemen en andere elektrische belastingen verbeteren, vooral in installaties met een hoog aandeel niet-lineaire apparatuur.
| Selectiefactor | Overweging |
|---|---|
| Systeemspanning | 220V / 380V / 690V / 1140V |
| Type lading | VFD's, converters, niet-lineaire industriële belastingen |
| Nominale stroom | Gebaseerd op de capaciteit van aangesloten apparatuur |
| Harmonische toestand | THDi-meting of systeemanalyse |
| Prestatiedoel | Vereist harmonisch reductieniveau |
| Installatieconditie | Kastruimte en milieueisen |
Dufew kan geschikte filterconfiguraties aanbevelen op basis van de werkelijke toepassingsvereisten.
Dufew Harmonic Filter-oplossingen zijn geschikt voor industriële energiesystemen waarbij harmonische vervorming de prestaties van apparatuur beïnvloedt.
| Sollicitatie | Belangrijkste vereiste |
|---|---|
| VFD-systemen | Verminder harmonische stroomvervorming |
| Meerdere aandrijfsystemen | Verbeter de stabiliteit van het elektriciteitsnetwerk |
| Industriële automatisering | Zorg voor een betrouwbare elektrische werking |
| Liften | Verminder de harmonische impact tijdens frequent accelereren |
| Kranen en hijsapparatuur | Ondersteuning van dynamische belasting |
| UPS-systemen | Verbeter de stroomkwaliteit |
| Oplaadsystemen voor accu's | Verminder harmonische invloed |
| Inductieverwarmingsapparatuur | Verbeter de elektrische compatibiliteit |
| Hernieuwbare energiesystemen | Ondersteuning van stabiele netverbinding |
Voorbeeld: HFL-4 3 1-0490
| Code | Beschrijving |
|---|---|
| HFL | Dufew elektrische harmonische filterserie |
| 4 | Spanningsniveau (2=220V, 4=380V, 6=690V) |
| 3 | Fasenummer (3=Driefasig, 1=Enkelfasig) |
| 1 | Filterconfiguratie |
| 0490 | Nominale stroom (0490=490A) |
| Parameter | Specificatie |
|---|---|
| Nominale spanning | 220VAC / 380VAC / 690VAC / 1140VAC |
| Frequentie | 50 Hz / 60 Hz |
| Draaggolffrequentie | 2 kHz - 6 kHz |
| Nominale stroom | 5A - 1200A |
| Filterprestaties | THDi <10%, THDv <5% |
| Vermogensfactor | PF >0,98 bij volledige belasting |
| Overbelastingsvermogen | 120% nominale stroom gedurende 30 minuten |
| Temperatuurstijging | ≤80K |
| Geluidsniveau | ≤65dB |
| Diëlektrische sterkte | 3000VAC / 50Hz / 10S |
| Isolatieweerstand | ≥100MΩ |
| Beschermingsgraad | IP00 / IP22 |
| Isolatieklasse | Klasse F (155℃) |
| Normen | IEC61000 / GB/T14549-1993 |
Dufew Electric is gespecialiseerd in componenten voor industriële vermogenselektronica, waaronder harmonische filters, reactoren, remweerstanden, transformatoren en elektrische oplossingen op maat.
Voor harmonische filterproducten richt Dufew zich op:
- Reactorproductie en parametermatching
- Condensatorselectie en integratie
- Verificatie van resonantiekarakteristieken
- Elektrische veiligheidstesten
- Prestatievalidatie
Elk product ondergaat een inspectie, waaronder:
| Inspectie-item | Doel |
|---|---|
| Testen van isolatieweerstand | Controleer de betrouwbaarheid van de isolatie |
| Diëlektrisch bestand tegen testen | Controleer de elektrische veiligheid |
| Testen van elektrische parameters | Zorg voor ontwerpprestaties |
| Testen van temperatuurstijging | Controleer het thermische vermogen |
| Eindinspectie | Bevestig de productiekwaliteit |
Dufew ondersteunt:
- OEM-productie
- Aangepaste harmonische oplossingen
- Technische samenwerking
- Projectmatige technische ondersteuning
Beschikbare documentatie omvat ISO-kwaliteitsmanagementcertificering, CE-certificering en producttestrapporten.
Dufew biedt exportstandaard verpakkingsoplossingen voor industriële elektrische producten.
Verpakking bevat:
- Vochtbescherming
- Schokbestendige bevestiging
- Versterkte houten kisten voor zware modellen
- Productidentificatielabels
- Technische documenten bij verzending
Elke eenheid wordt vóór levering geïnspecteerd om naleving van de klantspecificaties te garanderen.
| Vergelijking | Harmonisch filter | EMI-ingangsfilter |
|---|---|---|
| Hoofdfunctie | Verminder harmonische vervorming en verbeter de stroomkwaliteit | Onderdruk elektromagnetische interferentie |
| Doel | 5e / 7e / 11e / 13e harmonischen | Hoogfrequent geleid en uitgestraald geluid |
| Circuitontwerp | Afgestemde LC-schakeling met dempingsweerstand | EMI-filternetwerk |
| Sollicitatie | VFD-systemen en niet-lineaire belastingen | EMC-gevoelige elektronische apparatuur |
| Belangrijkste voordeel | Lagere THDi en verbeterde netstabiliteit | Verminderde elektrische ruis |
Een typisch filtercircuit maakt gebruik van reactoren, condensatoren en dempingsweerstanden. Deze componenten werken samen om een afgestemd pad te creëren voor geselecteerde harmonische frequenties en helpen de algehele stroomkwaliteit te verbeteren.
De selectie hangt af van de systeemspanning, nominale stroom, VFD-capaciteit, harmonische kenmerken, THDi-vereisten en installatieomstandigheden. Dufew geeft aanbevelingen op basis van de specifieke toepassings- en bedrijfsvereisten.
Ja. Dufew kan harmonische meetresultaten samen met systeemparameters en vereiste filterprestaties evalueren om een geschikte configuratie voor de toepassing te bepalen.
De eerste wordt voornamelijk gebruikt om harmonische stromen van lage orde te verminderen die worden gegenereerd door niet-lineaire belastingen, terwijl een EMI-filter voornamelijk hoogfrequente interferentie aanpakt die wordt veroorzaakt door schakelapparaten.
Dufew Electric biedt oplossingen op maat voor VFD-systemen, industriële automatiseringsapparatuur en toepassingen voor stroomconversie. Met technische ervaring, gecontroleerde productieprocessen en kwaliteitscontroleprocedures ondersteunt Dufew filterselectie, parametermatching en toepassingsspecifieke configuraties op basis van werkelijke systeemvereisten.
Neem contact op met Dufew Electric voor productspecificaties, technische evaluatie en projectondersteuning op maat.
