Afgeleide spanningsfilter

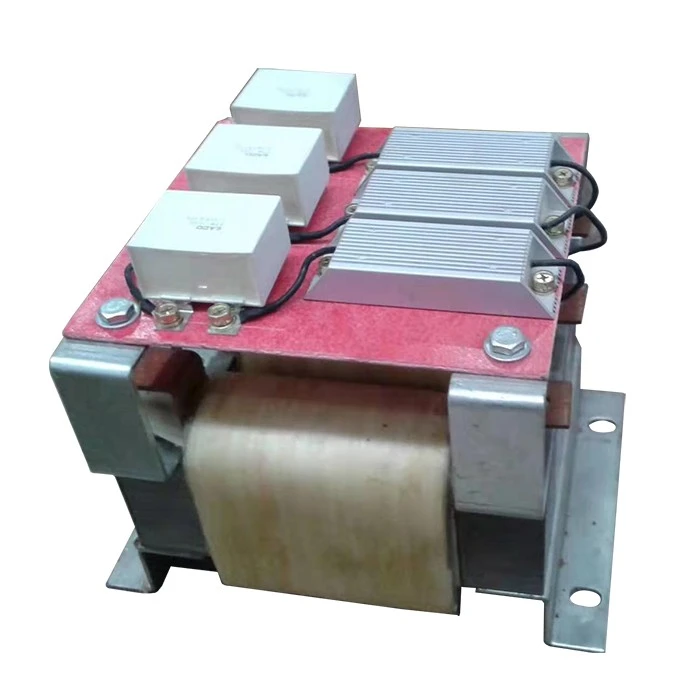

Dufew Electric Derivative Voltage Filter wordt aan de uitgangszijde van een VFD geïnstalleerd om de elektrische omstandigheden tussen de omvormer en de motor te verbeteren. Moderne invertersystemen maken gebruik van snelle schakelapparaten voor nauwkeurige snelheids- en koppelregeling, maar snelle PWM-spanningsovergangen kunnen steile spanningsflanken creëren die de dv/dt-spanning op de motorwikkelingen vergroten, de gereflecteerde spanning veroorzaakt door een mismatch in de kabelimpedantie, de common-mode-spanning tussen de motor en de aarde, het risico van lagerstroom en hoogfrequente elektromagnetische interferentie.

Deze effecten kunnen duidelijker merkbaar worden bij lange motorkabels, hoge schakelfrequenties van de omvormer, motoren die oorspronkelijk niet zijn ontworpen voor omvormergebruik of industriële apparatuur met strenge eisen op het gebied van de elektrische stabiliteit. Dufew maakt gebruik van een LC-dempingsstructuur met gecontroleerde weerstand om hoogfrequente oscillatie-energie te absorberen, de spanningsovergangssnelheden te vertragen en tijdelijke elektrische spanningen te verminderen, terwijl de normale werking van de omvormer behouden blijft.

Het filter kan PWM-spanningspieken, motorisolatiestress, gereflecteerde golfeffecten en hoogfrequente interferentie helpen verminderen, terwijl de kabeltransmissieomstandigheden en de algehele compatibiliteit van het aandrijfsysteem worden verbeterd.

Hoe Dufew dv/dt-technologie werkt?

LC-dempingsstructuur voor spanningsovergangscontrole

Tijdens het schakelen tussen inverters genereren PWM-pulsen snelle hoogfrequente spanningsveranderingen die door de motorkabel lopen. Het filter introduceert een gecontroleerde impedantie in het uitgangscircuit om snelle spanningsveranderingen en voorbijgaande overspanning te beperken, waardoor de spanningsomstandigheden op de motorklemmen worden verbeterd en de effecten van gereflecteerde golven worden verminderd. Vergeleken met een conventionele uitgangsreactor biedt de dempingsstructuur extra controle over hoogfrequente spanningsoscillatie.

Common-mode spanningsregelingsontwerp

Hoogfrequent schakelen kan common-mode-spanning creëren tussen motorwikkelingen, kabelgeleiders en het aardingssysteem. Dufew optimaliseert het magnetische en elektrische ontwerp om common-mode-interferentie en hoogfrequente spanningscomponenten te verminderen, wat kan helpen de effecten op de asspanning te beperken, het risico op ontlaadstroom van lagers te verminderen en de EMC-prestaties te verbeteren.

Prestaties motorbeveiliging

Isolatiestress verminderen bij PWM-bedrijf

Snelle spanningsovergangen en repetitieve PWM-pulsen kunnen de elektrische spanning op de isolatie van de motorwikkelingen vergroten en na verloop van tijd bijdragen aan veroudering van de isolatie. Door de spanningsstijgingen te matigen en transiënte pieken te beperken, helpt Dufew de isolatiespanning van de wikkelingen te verminderen en is het geschikt voor retrofittoepassingen waarbij bestaande motoren verbeterde compatibiliteit met VFD-werking nodig hebben.

Verbetering van de betrouwbaarheid van lagers

Common-mode-spanning kan hoogfrequente stroompaden door motorlagers creëren, waardoor de asspanning en lagerontladingseffecten mogelijk toenemen. Door de hoogfrequente spanningscomponenten te verminderen, helpt het filter de invloed van de asspanning en lagerstroomgerelateerde schade te beperken, terwijl het een stabielere werking van de motor ondersteunt.

Ondersteuning van continue industriële bedrijfsvoering

Voor motoren die onder continubedrijfsomstandigheden werken, kan het beheersen van spanningspieken en hoogfrequente elektrische spanning helpen de beschikbaarheid van apparatuur op peil te houden en de elektrische spanning op motoren en aangesloten componenten te verminderen. Dit ondersteunt stabiele bedrijfs- en onderhoudsvereisten in industriële aandrijfsystemen.

Gids voor applicatieselectie

Een dv/dt-filteroplossing wordt doorgaans overwogen wanneer systemen:

Typische toepassingen

Dufew-oplossingen zijn geschikt voor:

Typische toepassingen zijn onder meer industriële automatisering, CNC-machines, havenapparatuur, spuitgietmachines, textielmachines, papierverwerkingsapparatuur en testsystemen waarbij VFD-aangedreven motoren een verbeterde spanningsregeling en elektrische bescherming aan de motorzijde vereisen.

Technische ontwerpkenmerken

Ontwerp met lage verliezen en magnetische componenten

Dufew maakt gebruik van geoptimaliseerde magnetische materialen en componentstructuren om stabiele inductiekarakteristieken te behouden, terwijl magnetische verliezen worden verminderd en effectieve warmteafvoer tijdens continu gebruik wordt ondersteund.

Industrieel isolatiesysteem

Het isolatiesysteem kan gebruik maken van klasse F-isolatiematerialen in combinatie met een vacuümimpregnatiebehandeling om de integriteit van de isolatie, de mechanische sterkte en de weerstand tegen omgevingscondities tijdens industrieel gebruik te verbeteren.

Flexibele installatieconfiguratie

Om tegemoet te komen aan verschillende kast- en apparatuurindelingen ondersteunt Dufew IP00- en IP22-beschermingsopties, verticale of horizontale installatie, aangepaste afmetingen en projectspecifieke mechanische configuraties volgens de toepassingsvereisten.

Technische specificaties

dv/dt-filter versus sinusgolffilter

Productiecapaciteit en kwaliteitsborging

Dufew Electric is gespecialiseerd in componenten voor industriële vermogenselektronica, waaronder filters, reactoren, remweerstanden, transformatoren en elektrische oplossingen op maat. Voor filterproducten voor motorbescherming omvat het productieproces de selectie van magnetische kernen, precisiewikkeling, isolatiebehandeling, vacuümimpregnatie, testen van elektrische prestaties en eindinspectie.

Belangrijke kwaliteitscontroles kunnen zijn:

- Testen van isolatieweerstand
- Diëlektrisch bestand tegen testen
- Inductieverificatie
- Testen van temperatuurstijging
- Eindproductinspectie

Dufew Electric ondersteunt OEM-productie, aangepaste elektrische parameters, ondersteuning voor technische toepassingen en projectgebaseerde oplossingen. Certificeringsdocumenten en producttestrapporten kunnen worden verstrekt op basis van product- en projectvereisten.

Veelgestelde vragen

Vraag 1: Waarvoor wordt een afgeleid spanningsfilter gebruikt in VFD-systemen?

Een afgeleid spanningsfilter wordt gebruikt om dv/dt-stress, transiënte spanningspieken en hoogfrequente interferentie gegenereerd door het schakelen van omvormers te verminderen. Het helpt de motorisolatiebescherming en de systeembetrouwbaarheid te verbeteren.

Vraag 2: Wanneer moet deze oplossing worden gekozen?

Het wordt aanbevolen voor toepassingen met lange motorkabels, invertergestuurde standaardmotoren, hoge schakelfrequenties, lagerstroomproblemen of strikte EMC-vereisten.

Vraag 3: Wat is het verschil tussen een dv/dt-filter en een sinusfilter?

Een dv/dt-filter vermindert voornamelijk de spanningsstijging en voorbijgaande spanningsstress, terwijl een sinusgolffilter de PWM-uitvoer verder hervormt tot een bijna sinusoïdale golfvorm met hogere filterprestaties.

Vraag 4: Kan Dufew motorbeveiligingsoplossingen op maat maken?

Ja. Dufew biedt oplossingen op maat op basis van systeemspanning, stroomcapaciteit, draaggolffrequentie, kabellengte, installatievereisten en toepassingsomstandigheden.

Op maat gemaakte motorbeveiligingsoplossingen van Dufew Electric

Dufew Electric biedt op maat gemaakte beveiligingsoplossingen aan de uitgangszijde voor VFD-systemen, servoaandrijvingen en industriële motortoepassingen. Door middel van professioneel elektrisch ontwerp, gecontroleerde productieprocessen en strikte kwaliteitscontrole helpt Dufew klanten PWM-gerelateerde elektrische stress te verminderen en de betrouwbaarheid van aandrijfsystemen op lange termijn te verbeteren.
