We bieden een uitgebreid portfolio inclusief weerstanden, remeenheden, reactoren, vermogensfilters en transformatoren, met volledige aanpassingsmogelijkheden om aan uiteenlopende toepassingsvereisten te voldoen.

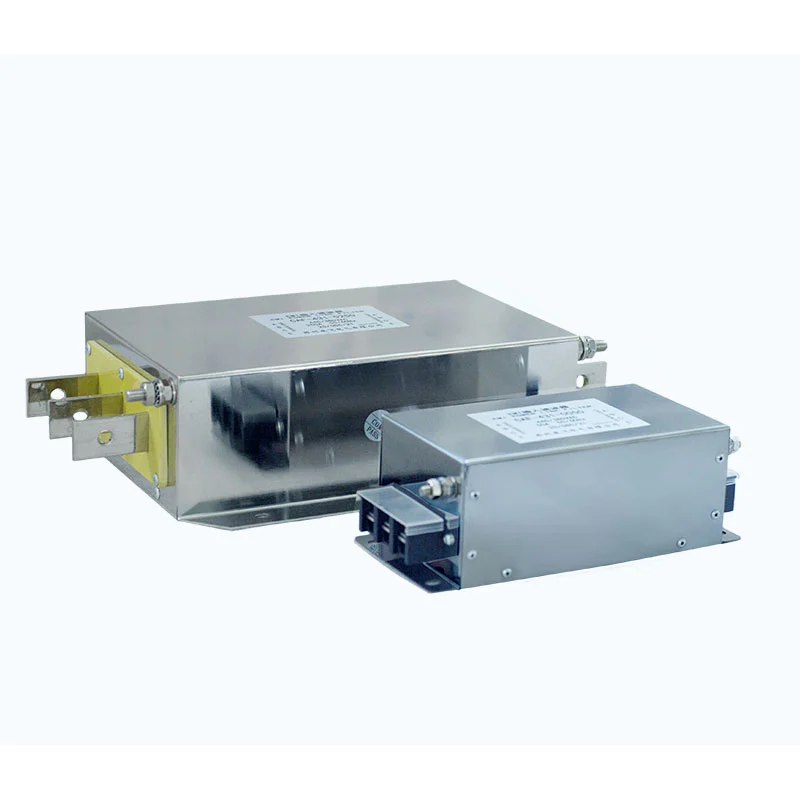

Het elektromagnetische interferentiefilter omvat een meertraps laagdoorlaatfilternetwerk dat bestaat uit een common-mode-smoorspoel, X-condensatoren, Y-condensatoren en weerstanden.
De common-mode-smoorspoel maakt gebruik van twee geleiders die op dezelfde magnetische kern zijn gewikkeld en heeft een hoge impedantie voor common-mode-interferentie. X-condensatoren zijn over de lijngeleiders aangesloten om differentiële-modus-interferentie te onderdrukken, terwijl Y-condensatoren tussen de stroomleidingen en aarde zijn aangesloten om een pad te bieden voor hoogfrequente common-mode-ruis naar aarde.
Deze componenten werken samen om EMI-onderdrukking van breedband te bieden. De meertrapsfilterstructuur is geoptimaliseerd op basis van de interferentiefrequentiekarakteristieken die vaak voorkomen in toepassingen met variabele frequentieaandrijvingen.
| Parameter | Specificatie |
|---|---|
| Nominale spanning | 220VAC / 380VAC / 690VAC / 1140VAC |
| Bedrijfsfrequentie | 50 Hz / 60 Hz / tot 500 Hz |
| Nominale stroom | 5A--1600A |
| Diëlektrische sterkte | Lijn-naar-lijn: 1500 VDC, 60s; Lijn-naar-aarde: 2500 VDC, 60s |
| Isolatieweerstand | >100MΩ bij 1000VDC |
| Overbelastingscapaciteit | 1,4 × nominale stroom gedurende 1 minuut, met intervallen van minimaal 15 minuten |
| Maximale kabellengte | 400 m voor afgeschermde kabel; 300 m voor niet-afgeschermde kabel |
| Beschermingsgraad | IP00 / IP20 |
| Isolatieklasse | T40 / F (155°C) |
| Vlamvertragende beoordeling | UL94 V-2 |
| Productstandaard | GB/T 15287/8 |
- Common-mode en differentiële-mode-onderdrukking: het filternetwerk is ontworpen om zowel common-mode als differentiële-mode elektromagnetische interferentie te verzwakken.
- Bidirectionele EMI-onderdrukking: het filter kan interferentie tussen de voeding en aangesloten apparatuur dempen, waardoor ongewenste geluidsoverdracht in beide richtingen wordt verminderd.
- Compatibiliteit met VFD-toepassingen: ontworpen voor aandrijfsystemen met variabele frequentie waarbij schakelgerelateerde elektromagnetische interferentie en geleide ruis extra onderdrukking vereisen.
- Meertrapsfiltering: de combinatie van common-mode-smoorspoel, X-condensatoren, Y-condensatoren en resistieve elementen zorgt voor meertrapsfilterprestaties.
- Groot elektrisch bereik: Nominale spanningsopties van 220VAC tot 1140VAC en nominale stroomopties van 5A tot 1600A ondersteunen een breed scala aan industriële stroomtoepassingen.
- Ontwerp met lage lekstroom: De filterstructuur is ontworpen met aandacht voor lekstroom en vereisten voor systeemaarding.
- Lange kabeltoepassingen: Er zijn geschikte configuraties beschikbaar voor VFD-systemen die gebruik maken van lange motorkabels, afhankelijk van de werkelijke omstandigheden van de aandrijving, kabel, motor en installatie.
- Aangepaste selectie: Dufew Electric kan de nominale spanning, stroom, frequentie, kabellengte, installatieomstandigheden en andere toepassingsparameters evalueren voor productselectie.
Het elektromagnetische interferentiefilter is geschikt voor industriële toepassingen waarbij elektromagnetische compatibiliteit en stroomkwaliteit belangrijk zijn, waaronder:
1. Industriële apparatuur met strenge eisen op het gebied van elektromagnetische compatibiliteit.
2. Systemen die gebruik maken van meerdere VFD's waarbij elektromagnetische interferentie tussen aandrijvingen moet worden gecontroleerd.
3. VFD-invoertoepassingen waarbij geleide of uitgestraalde interferentie het elektriciteitsnetwerk of nabijgelegen apparatuur kan beïnvloeden.
4. VFD-systemen die worden beïnvloed door elektrische storingen, harmonische interferentie of overmatige elektromagnetische ruis.
5. Industriële apparatuur die extra bescherming vereist tegen abnormale werking als gevolg van interferentie.
6. Industriële productie- en automatiseringsapparatuur.
7. Hernieuwbare energie en energieopslagsystemen waarbij gebruik wordt gemaakt van vermogenselektronische apparatuur.
8. Motoraandrijfsystemen met lange kabeltrajecten of veeleisende elektromagnetische omgevingen.
Voor het selecteren van een elektromagnetisch interferentiefilter is meer nodig dan het afstemmen van spanning en stroom. Het filter moet worden beoordeeld op basis van het volledige elektrische systeem, de configuratie van de apparatuur en de installatieomgeving om ervoor te zorgen dat de geselecteerde specificatie geschikt is voor de beoogde toepassing.
Dufew Electric kan technische evaluaties ondersteunen op basis van nominale spanning en stroom, bedrijfsfrequentie, VFD-vermogen, common-mode en differentiële-mode interferentie, motorkabellengte, afgeschermde of niet-afgeschermde kabelconfiguratie, aardingsomstandigheden, installatieruimte, thermische vereisten, elektromagnetische omgeving en klanttekeningen of technische specificaties.
Voor op maat gemaakte projecten kunnen klanten elektrische specificaties, technische tekeningen, fysieke monsters, apparatuurinformatie of toepassingsvoorwaarden verstrekken voor technische evaluatie. Op basis van deze eisen kan Dufew Electric standaardproducten leveren of toepassingsspecifieke filterconfiguraties ontwikkelen.
Selecteer de nominale spanning en nominale stroom van het filter in overeenstemming met het VFD-vermogen en de elektromagnetische omgeving. Als algemene selectierichtlijn kan de nominale stroom van het filter worden geselecteerd op ongeveer 1,2--1,5 keer de nominale stroom van de apparatuur, afhankelijk van de daadwerkelijke toepassing en de aanbevelingen van de fabrikant. De nominale spanning van het filter moet overeenkomen met de bedrijfsspanning van de VFD.
Controleer de behuizing op schade, controleer of de aansluitingen intact zijn en zorg ervoor dat productmarkeringen en specificaties duidelijk zichtbaar zijn.
Installeer het filter op het stroomingangspunt van de apparatuur of aan de ingangszijde van de interferentiebron, zoals een VFD, en houd het zo dicht als praktisch mogelijk is bij de beschermde apparatuur.
Zorg bij installatie op een metalen schakelkast voor voldoende metaal-op-metaal contact tussen de filterbehuizing en de kast om warmteafvoer en elektromagnetische afscherming te ondersteunen.
Gebruik de daarvoor bestemde montagegaten om het filter in de schakelkast of op de montageplaat te bevestigen. Zorg ervoor dat het filter stevig is geïnstalleerd en dat er goed rekening wordt gehouden met de impedantie-aanpassing en aardingsvereisten.
Sluit het filter in serie aan tussen de voeding en de VFD-ingang volgens het bedradingsschema. Verwissel de ingangs- en uitgangsaansluitingen niet.
De aardingsterminal moet op betrouwbare wijze worden aangesloten op de beschermende aarde. Houd de aardverbinding zo kort als praktisch mogelijk is; Een lengte van de aardgeleider van maximaal 30 cm wordt aanbevolen.
Bundel de ingangsdraden van het filter niet samen met de draden aan de belastingszijde of de uitgangsdraden. Als u dit wel doet, kan de elektromagnetische koppeling tussen de invoer- en uitvoerzijde worden vergroot en kan het vermogen van het filter om EMI te onderdrukken aanzienlijk worden verminderd.
Ingangs- en uitgangsbedrading moeten afzonderlijk worden geleid om ongewenste koppeling te minimaliseren.
Nadat u heeft gecontroleerd of alle aansluitingen correct zijn, schakelt u het systeem in en controleert u de bedrijfsconditie van de VFD. Controleer of de verwachte vermindering van elektromagnetische interferentie en abnormale bedrijfsomstandigheden is bereikt.
| Vergelijkingsfactor | Dufew geïntegreerd composiet EMI-filter | Conventioneel eenvoudig filter |
|---|---|---|
| Filterstructuur | Meertrapsfiltering met behulp van een combinatie van common-mode-smoorspoel, X-condensatoren, Y-condensatoren en weerstandselementen | Vertrouwt doorgaans op een eenvoudigere eentraps inductieve structuur |
| EMI-onderdrukking | Ontworpen om zowel common-mode- als differentiële-mode-interferentie aan te pakken | Afhankelijk van de filterstructuur kan de onderdrukking van hoogfrequente storingen beperkt zijn |
| Thermisch beheer | Geïntegreerd structureel ontwerp kan een meer georganiseerde opstelling van componenten en thermisch beheer ondersteunen | De concentratie van componenten kan de plaatselijke warmteaccumulatie verhogen onder omstandigheden van continue hoge belasting |
| Installatie | Geïntegreerde filterconfiguratie kan de montage en elektrische aansluiting vereenvoudigen | Afzonderlijke filtercomponenten vereisen mogelijk extra montage en bedrading |
| Materiaalbeheer | Eén geïntegreerde eenheid kan de materiaalcodering en het voorraadbeheer vereenvoudigen | Meerdere componenten kunnen het aantal materiaalitems vergroten |
| Toepassingsbereik | Geschikt voor VFD-systemen en industriële omgevingen met veeleisende EMI-eisen | Meer geschikt voor relatief eenvoudige toepassingen, afhankelijk van de elektrische omgeving |
Dufew Electric is een in China gevestigde fabrikant en leverancier van componenten voor vermogenselektronica, met productiemogelijkheden voor industriële weerstanden, remsystemen, reactoren, EMI-filters, vermogensfilters, transformatoren en op maat gemaakte elektrische componenten. Voor elektromagnetische interferentiefilters worden de productie en inspectie uitgevoerd volgens productspecificaties, toepasselijke technische vereisten en klantvereisten.
Het productieproces omvat materiaalkeuze, assemblage van componenten, elektrische testen, prestatieverificatie, eindinspectie, verpakking en verzending. Belangrijke kwaliteitscontroles kunnen zijn:
- Nominale spanning en stroomverificatie
- Testen van isolatieweerstand
- Testen van diëlektrische sterkte
- Testen van elektrische prestaties
- Visuele en dimensionale inspectie
- Terminal- en verbindingsinspectie
- Eindproductinspectie
Productspecificaties en inspectie-eisen worden gedurende de hele productie gecontroleerd om consistente elektrische prestaties en productkwaliteit te behouden. Productspecifieke testrapporten en technische documentatie kunnen ook worden geleverd volgens projectvereisten.
Dufew Electric onderhoudt relevante kwaliteitscertificeringen, productdocumentatie en testgegevens ter ondersteuning van klantbeoordelingen en inkoopvereisten.
Van toepassing zijnde certificaten en technische documenten kunnen ter beoordeling worden verstrekt op basis van de specifieke product-, project- en klantvereisten.
Als leverancier van vermogenselektronicacomponenten in China ondersteunt Dufew Electric internationale B2B-bestellingen vanaf de productselectie en monsterevaluatie tot en met productie, inspectie, verpakking en verzending.
Typische leveringsafspraken kunnen worden gecoördineerd op basis van ordervolume, productafmetingen, bestemming, doorlooptijd en klantvereisten.
Beschikbare logistieke opties kunnen zijn:
- Zeevracht: geschikt voor reguliere en grote internationale bestellingen.
- Luchtvracht: geschikt voor dringende zendingen, monsters en bestellingen van kleinere volumes.
- Expresslevering: geschikt voor technische monsters en kleine pakketten waarbij een snellere levering vereist is.
- Door de klant aangewezen expediteur: Dufew Electric kan indien nodig de verzending coördineren met de door de klant aangewezen logistieke dienstverlener.
Exportverpakkingen kunnen worden gerangschikt op basis van de productstructuur en transportvereisten om elektrische componenten te helpen beschermen tijdens handling en internationaal transport.
Dufew Electric richt zich op vermogenselektronicacomponenten, waaronder weerstanden, remsystemen, reactoren, elektromagnetische interferentiefilters, vermogensfilters en transformatoren.
De productselectie kan worden geëvalueerd op basis van elektrische parameters, VFD-karakteristieken, kabellengte, elektromagnetische omgeving, installatieomstandigheden en andere systeemvereisten.
Dufew ondersteunt op maat gemaakte elektrische specificaties, configuraties, tekeningen, monsters en toepassingsspecifieke vereisten, onderworpen aan technische evaluatie.
De productie omvat materiaalinspectie, gecontroleerde montage, elektrische tests, eindinspectie en productdocumentatie volgens de toepasselijke vereisten.
Dufew Electric ondersteunt fabrikanten van apparatuur, systeemintegrators, distributeurs, OEM-klanten en industriële gebruikers met productaanbod en internationale logistieke coördinatie.
Het filternetwerk dempt ongewenste ruis die zich tussen de voeding en aangesloten apparatuur verplaatst, waardoor zowel inkomende als uitgaande elektromagnetische interferentie wordt verminderd.
Ja, wanneer aanvullende EMI-onderdrukking vereist is. Reactoren pakken voornamelijk huidige harmonischen en stroomstoringen aan, terwijl EMI-filters zich richten op elektromagnetische ruis. Ze kunnen elkaar dus aanvullen.
Nee. De geleiders zijn elektrisch geïsoleerd en delen dezelfde magnetische kern. Bij normale werking in differentiële modus heffen hun magnetische fluxen elkaar grotendeels op.
Nee. X-condensatoren worden gebruikt over lijngeleiders voor differentiële modusruis, terwijl Y-condensatoren verbinding maken tussen stroomleidingen en aarde voor common-mode-ruis. Ze hebben verschillende veiligheids- en isolatie-eisen.
Dufew Electric produceert vermogenselektronicacomponenten voor motoraandrijvingen, industriële automatisering, hernieuwbare energie, energieopslag en vermogensregelsystemen. Met technische ondersteuning, gecontroleerde productie, elektrische tests, maatwerk en wereldwijde B2B-leveringsmogelijkheden bieden wij betrouwbare oplossingen die zijn afgestemd op uiteenlopende industriële vereisten.
