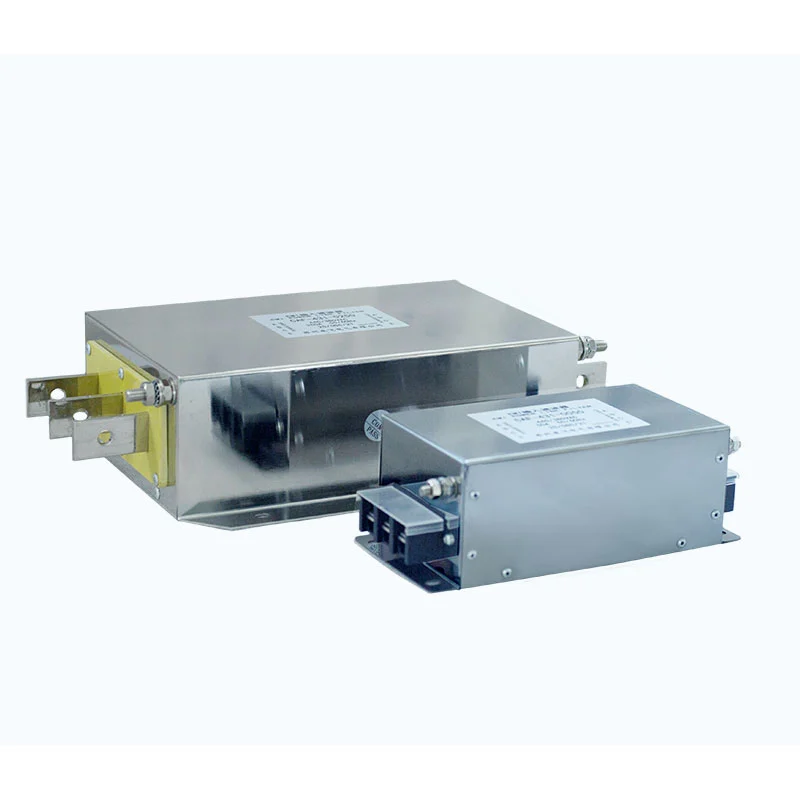

Elektromagnetisch compatibiliteitsfilter

Moderne industriële aandrijfsystemen maken gebruik van snelle schakeltechnologie om de energie-efficiëntie en de nauwkeurigheid van de motorregeling te verbeteren. Het schakelen tussen omvormers kan echter leiden tot geleide interferentie, common-mode-stroom en hoogfrequente ruis die de omringende apparatuur en de algehele EMC-prestaties van het systeem kunnen beïnvloeden.

Dufew elektrisch elektromagnetisch compatibiliteitsfilter integreert geoptimaliseerde filtercomponenten, waaronder:

- Common-mode-smoorspoelen

- X/Y-veiligheidscondensatoren

- Filterreactoren

- Dempingscomponenten

Het filternetwerk creëert een hoge impedantie voor ongewenste hoogfrequente interferentie, terwijl een stabiele stroomoverdracht behouden blijft.

Afhankelijk van de installatievereisten helpt het filter bij het regelen van:

- Uitgevoerde interferentie die terugkeert naar het voedingsnetwerk

- Hoogfrequent schakelgeluid gegenereerd door vermogenselektronica

- Common-mode stroom tussen apparatuur en aarde

- Elektromagnetische storing die apparaten in de buurt beïnvloedt

De oplossing helpt:

- Verbeter de elektromagnetische compatibiliteitsprestaties

- Verminder interferentie tussen aangesloten apparatuur

- Verbeter de stabiliteit van VFD en servosysteem

- Ondersteuning van betrouwbare industriële werking

Geïntegreerde EMC-filterstructuur

1. Dubbelzijdige interferentiecontrole

Industriële aandrijfsystemen kunnen interferentie veroorzaken aan zowel de voedingsingang als de motoruitgang. De geïntegreerde filterstructuur van Dufew is ontworpen om geleide emissies te verminderen, hoogfrequente interferentietransmissie te beperken, kastintegratie te vereenvoudigen en elektromagnetische compatibiliteit binnen het totale systeem te ondersteunen.

2. Ruisonderdrukking in gemeenschappelijke modus en differentiële modus

Elektromagnetische interferentie kan optreden via common-mode-paden tussen elektrische circuits en aarde, of via differentiële-mode-paden tussen stroomgeleiders. Dufew optimaliseert magnetische componenten en condensatornetwerken om beide interferentiemodi aan te pakken volgens de vereiste filterkarakteristieken.

3. Ontwerp van magnetische componenten van industriële kwaliteit

Het filter maakt gebruik van geoptimaliseerde magnetische structuren om stabiele impedantiekarakteristieken over het vereiste frequentiebereik te bieden. Bij het ontwerp wordt rekening gehouden met filterprestaties, magnetisch verlies, thermisch gedrag en bedrijfsomstandigheden op lange termijn voor industriële toepassingen.

Technische voordelen

1. EMC-prestaties

Het filter helpt bij het beheersen van interferentie die wordt gegenereerd door het schakelen van vermogenselektronica, waardoor geleide emissies en elektromagnetische storingen worden verminderd en tegelijkertijd de compatibiliteit tussen aangesloten apparatuur wordt ondersteund.

2. Geoptimaliseerd voor VFD-toepassingen

Voor op omvormers gebaseerde systemen kan het filter hoogfrequente schakelruis, common-mode-interferentie en kabelgerelateerde elektromagnetische straling helpen dempen, waardoor een stabiele werking van motoren en andere aangesloten elektrische apparatuur wordt ondersteund.

3. Flexibele industriële integratie

Dufew ontwerpt filteroplossingen op basis van verschillende kast- en systeemvereisten, met opties voor compacte installatiestructuren, vereenvoudigde bedrading, flexibele montage en aangepaste elektrische parameters.

Typische toepassingen

Dufew elektromagnetische compatibiliteitsfilter is geschikt voor industriële systemen die een verbeterde interferentiecontrole vereisen.

Typische industrieën zijn onder meer:

- Industriële automatisering

- CNC-bewerking

- Productieapparatuur

- Medische elektronica

- Testsystemen

- Precisie elektronische productie

Aangepaste EMC-filteroplossingen

Verschillende apparatuur en toepassingen vereisen verschillende filterparameters. Dufew Electric biedt technische ondersteuning op basis van nominale spanning, nominale stroom, schakelfrequentie, kabellengte, installatieomgeving en EMC-testvereisten om geschikte filterspecificaties voor industriële vermogenselektronica en elektromagnetische interferentiebeheersing te bepalen.

Voor op maat gemaakte projecten kunnen klanten apparatuurparameters, elektrische tekeningen, toepassingsomstandigheden of EMC-testvereisten verstrekken voor technische evaluatie. Dufew Electric ondersteunt zowel standaard filtertoevoer als toepassingsspecifieke configuraties.

Productiecapaciteit en kwaliteitsborging

Dufew Electric is gespecialiseerd in componenten voor industriële vermogenselektronica, waaronder EMC-filters, harmonische filters, reactoren, remweerstanden en op maat gemaakte elektrische componenten. De productieprocessen kunnen de verwerking van magnetische kernen, precisiewikkeling, isolatiebehandeling, vacuümimpregnatie en verificatie van elektrische parameters omvatten.

Belangrijke kwaliteitscontroles kunnen zijn:

- Testen van isolatieweerstand
- Diëlektrisch bestand tegen testen
- Verificatie van elektrische prestaties
- Validatie van temperatuurstijging
- Eindkwaliteitscontrole

Dufew Electric ondersteunt OEM-productie, filterontwikkeling op maat, ondersteuning voor technische toepassingen en industriële projectsamenwerking, waarbij productspecificaties en testvereisten worden aangepast aan de toepassing en de eisen van de klant.

Technische specificaties

Elektromagnetisch compatibiliteitsfilter versus standaard EMI-filter

Veelgestelde vragen

Vraag 1: Waar wordt een elektromagnetisch compatibiliteitsfilter voor gebruikt?

Een elektromagnetisch compatibiliteitsfilter vermindert geleide elektromagnetische interferentie die wordt gegenereerd door elektronische apparatuur en helpt de EMC-prestaties van het systeem te verbeteren.

Vraag 2: Hoe moet een EMC-filter worden geselecteerd?

De keuze is afhankelijk van de nominale spanning, stroomcapaciteit, schakelkarakteristieken, kabelconfiguratie, installatieomgeving en vereiste EMC-prestaties.

Vraag 3: Waar wordt het filter geïnstalleerd in een VFD-systeem?

De installatielocatie is afhankelijk van de systeemvereisten. Filtering aan de ingangszijde helpt de interferentie die naar het elektriciteitsnetwerk wordt verzonden te verminderen, terwijl filtering aan de uitgangszijde helpt bij het beheersen van hoogfrequente ruis die wordt gegenereerd tijdens de werking van de omvormer.

Vraag 4: Kan Dufew EMC-filteroplossingen op maat maken?

Ja. Dufew levert op maat gemaakte EMC-filterontwerpen op basis van elektrische parameters, toepassingsomstandigheden, kastvereisten en projectspecificaties.
