We bieden een uitgebreid portfolio inclusief weerstanden, remeenheden, reactoren, vermogensfilters en transformatoren, met volledige aanpassingsmogelijkheden om aan uiteenlopende toepassingsvereisten te voldoen.

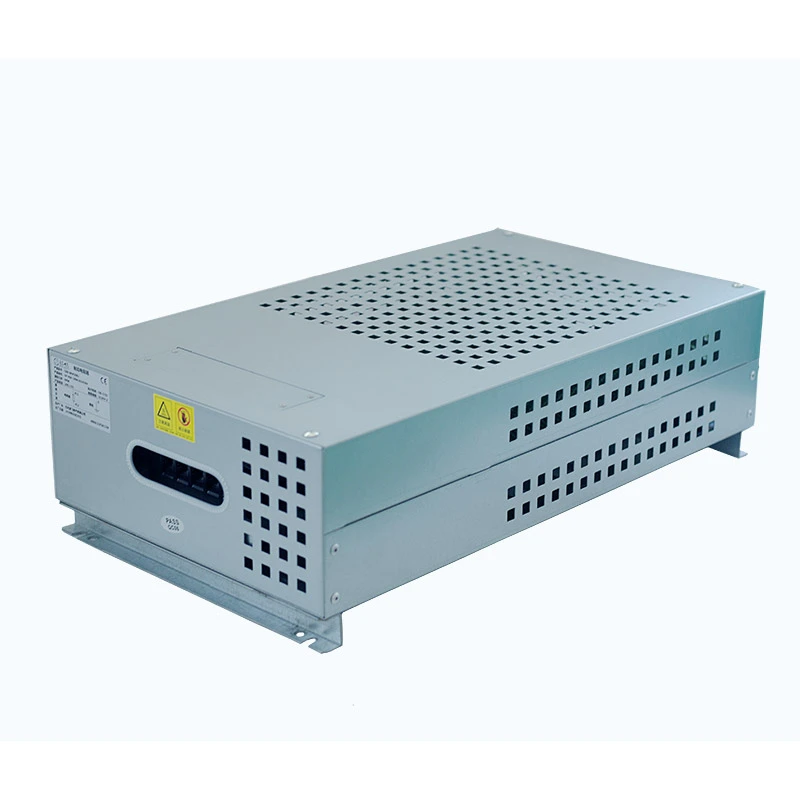

Tubular Resistor Box is een hoogwaardige weerstandsconstructie die is ontworpen om overtollige elektrische energie die wordt gegenereerd tijdens motorvertraging, noodstop of belastingtestprocessen te absorberen en af te voeren. Het wordt veel gebruikt in industriële aandrijfsystemen, vermogenselektronica-apparatuur en energiebeheertoepassingen.
De weerstandskast, vervaardigd door Dufew Electric, bevat afgedichte roestvrijstalen buisvormige weerstandselementen met weerstandsdraden van een nikkel-chroomlegering die nauwkeurig naar binnen zijn gewikkeld. De interne structuur is gevuld met magnesiumoxide (MgO)-isolatiemateriaal met hoge dichtheid, dat zorgt voor uitstekende elektrische isolatie en efficiënte warmteoverdracht.
Vergeleken met traditionele draadgewonden weerstanden of conventionele weerstandskasten biedt het buisvormige ontwerp een betere bescherming tegen stof, vocht, olieverontreiniging en mechanische schokken, waardoor het geschikt is voor veeleisende industriële omgevingen.
Elk buisvormig weerstandselement ondersteunt een vermogensbereik van 50W tot 3000W. Meerdere elementen kunnen in serie of parallel worden aangesloten om aangepaste vermogens tot 30 kW te bereiken, met weerstandswaarden beschikbaar van 0,01 Ω tot 1 kΩ.
Elke weerstandsbuis is onafhankelijk afgedicht met een roestvrijstalen buitenmantel en gevuld met magnesiumoxide-isolatiemateriaal. De volledig gesloten structuur voorkomt dat vocht, stof en olie de weerstandsdraad bereiken, waardoor de stabiliteit en levensduur op lange termijn worden verbeterd.
De buisvormige elementen zijn horizontaal opgesteld met voldoende afstand tussen elke buis. Dit ontwerp verbetert de luchtstroomcirculatie en zorgt ervoor dat de warmte gelijkmatig door het metalen oppervlak wordt overgedragen, waardoor plaatselijke oververhitting tijdens continu gebruik wordt verminderd.
De weerstandskast combineert roestvrijstalen buiselementen met een beschermende metalen behuizing om de weerstand tegen corrosie, industrieel stof en zware werkomgevingen te verbeteren. Het is geschikt voor toepassingen in werkplaatsen, buiteninstallaties en industriële locaties met hoge luchtvochtigheid of blootstelling aan chemicaliën.
Elk buisvormig weerstandselement wordt afzonderlijk gemonteerd, waardoor individuele vervanging mogelijk is zonder de volledige weerstandskast te verwijderen. Dit vermindert de onderhoudstijd en minimaliseert de uitval van apparatuur.
- Volledig afgedichte buisvormige structuur: beschermt interne weerstandselementen tegen vocht, stof, olie en industriële verontreinigingen.
- Hoge thermische geleidbaarheid: magnesiumoxidevulling zorgt voor een efficiënte warmteoverdracht en stabiele temperatuurprestaties.
- Sterke mechanische duurzaamheid: roestvrijstalen constructie biedt uitstekende trillingsbestendigheid en schokbescherming.
- Flexibele configuratie: ondersteunt aangepaste weerstandswaarden, vermogenswaarden en installatiestructuren.
- Stabiele prestaties bij frequent gebruik: geschikt voor herhaalde rem- en energieabsorptiecycli.
- Ruimtebesparend ontwerp: compacte structuur maakt flexibele installatie in elektrische kasten of apparatuursystemen mogelijk.
Tubular Resistor Box wordt op grote schaal toegepast in industriële systemen die effectieve energiedissipatie en remcontrole vereisen, waaronder remsystemen met frequentieomvormers, energieverbruikcircuits voor servoaandrijvingen, lift- en hefapparatuur, kranen en andere zware machines.
Het is ook geschikt voor CNC-bewerkingsmachines, transportsystemen, spuitgietmachines, verpakkingsmachines, apparatuur voor windenergie en hernieuwbare energie, testsystemen voor het opladen en ontladen van batterijen, evenals industriële toepassingen voor het testen van belastingen.
| Parameter | Specificatie |
|---|---|
| Vermogensbereik | 1kW-30kW |
| Werkspanning | ≤1200V |
| Weerstandsbereik | 0,01Ω-1kΩ |
| Weerstandstolerantie | ±3%, ±5%, ±10% |
| Beschermingsgraad | IP20/IP23 |
| Temperatuurcoëfficiënt | ≤300 ppm/℃ |
| Vlamvertragende kwaliteit | UL94V-2 |
| Isolatiemateriaal | Magnesiumoxide met hoge dichtheid |
| Materiaal weerstandsdraad | Nikkel-chroomlegering |
| Standaard | GB-5792 |
| Prestatie-item | Testconditie | Vereiste |
|---|---|---|
| Diëlektrische sterkte | 2500VAC, 50Hz/60S | Lekstroom ≤10mA |
| Isolatieweerstand | 1000VDC | ≥100MΩ |
| Overbelasting van korte duur | 10 keer nominaal vermogen, 5S | Geen zichtbare schade |
| Continue belastinglevensduur | Cyclische werking | >9000 uur |
| Vochtige hittetest | 40℃±2℃, 90%-95% RV, 100 uur | △R≤±(1%R+0,05Ω) |
| Temperatuur fietsen | -55℃/55℃/155℃ fietsen | △R≤±(2%R+0,05Ω) |
| Hittebestendigheid | 350℃/2u | Geen duidelijke schade |
| Temperatuurcoëfficiënt | Nominale belastingstoestand | <300 ppm/℃ |
| Prestatie-item | Testconditie | Vereiste |
|---|---|---|
| Eindsterkte | 45N/30S | Geen losheid of schade |
| Trillingsbestendigheid | 5-200 Hz, 1 g | Geen structurele schade |
| Solderen Hittebestendigheid | 350 ± 5 ℃, 3S | Geen zichtbare schade |
| Soldeerbaarheid | 235±5℃, 5S | Soldeerdekking >95% |
Dufew Electric biedt op maat gemaakte buisvormige weerstandsboxoplossingen op basis van verschillende industriële toepassingsvereisten, waaronder nominaal vermogen, weerstandswaarde, spanningsomstandigheden, aantal weerstandsbuizen, aansluitmethoden, afmetingen van de behuizing, installatiestructuur en beschermingsniveau.
Er kunnen meerdere buisvormige weerstandselementen worden geconfigureerd via serie- of parallelle verbindingen om verschillende remprestaties en belastingtestvereisten te bereiken, waardoor het product zich kan aanpassen aan verschillende bedrijfsomstandigheden.
| Vergelijkingsitem | Buisvormige weerstandskast | Traditionele aluminium/gegolfde weerstandskast |
|---|---|---|
| Interne bescherming | Volledig afgesloten roestvrijstalen buis met MgO-vulling | Sommige constructies hebben blootliggende of minder beschermde weerstandselementen |
| Vocht- en stofbestendigheid | Uitstekende afdichtingsprestaties tegen water, stof en olie | Kwetsbaarder in ruwe omgevingen |
| Mechanische sterkte | Sterke buisvormige metalen structuur met hoge trillingsbestendigheid | Dunne behuizingen of keramische structuren kunnen kwetsbaarder zijn |
| Onderhoud | Individuele buiselementen kunnen afzonderlijk worden vervangen | Voor onderhoud kan vervanging van grotere onderdelen nodig zijn |
| Industrieel aanpassingsvermogen | Geschikt voor vochtige, stoffige en zware omgevingen | Wordt voornamelijk gebruikt in standaard bedrijfsomstandigheden |
Tubular Resistor Box maakt gebruik van afgedichte roestvrijstalen buisvormige weerstandselementen gevuld met magnesiumoxide-isolatiemateriaal met hoge dichtheid. Deze structuur biedt betere bescherming tegen vocht, stof, olievervuiling en mechanische spanning vergeleken met traditionele open-type draadgewonden of gegolfde weerstandsontwerpen.
Dit product wordt vaak gebruikt voor energieabsorptie in frequentieomvormers, servoaandrijvingen, liften, kranen, CNC-machines en andere apparatuur met frequente versnelling en vertraging. Het is ook geschikt voor industriële belastingtests, ontladingstests van batterijen en vermogensregelsystemen.
Ja. Dufew ondersteunt aanpassing van weerstandswaarden, nominaal vermogen, spanningsvereisten, behuizingsafmetingen, aansluitmethoden en installatiestructuren volgens verschillende industriële toepassingen.
Ja. Dankzij het modulaire buisvormige elementontwerp kan een enkele beschadigde weerstandsbuis worden verwijderd en vervangen zonder dat de volledige constructie hoeft te worden gewijzigd, waardoor de onderhoudskosten en de uitvaltijd van de apparatuur worden verminderd.
Ja. De afgedichte metalen buisstructuur biedt uitstekende weerstand tegen vocht, stof, trillingen en olievervuiling. Het kan betrouwbaar functioneren in industriële werkplaatsen, buitenapparatuur en andere veeleisende omgevingen.
