We bieden een uitgebreid portfolio inclusief weerstanden, remeenheden, reactoren, vermogensfilters en transformatoren, met volledige aanpassingsmogelijkheden om aan uiteenlopende toepassingsvereisten te voldoen.
Tijdens het remproces van een aandrijfsysteem met variabele frequentie kan de motor regeneratieve energie genereren wanneer de rotatiesnelheid afneemt. Als deze energie niet effectief kan worden verbruikt, zal de DC-busspanning stijgen en kan de beveiliging van de omvormer in werking treden.

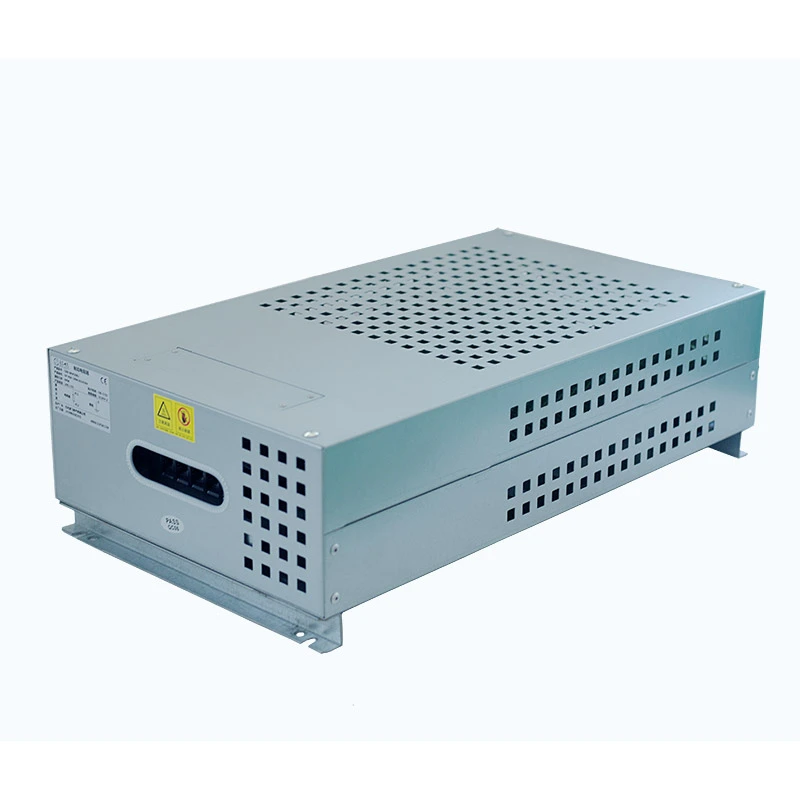

Dufew Electric Braking Resistor Box is ontworpen om samen te werken met remeenheden om deze overtollige energie af te voeren via weerstandselementen. De interne gegolfde weerstanden zijn geassembleerd volgens de vereiste vermogens- en weerstandswaarden, terwijl de metalen behuizing mechanische bescherming biedt en de warmteafvoer verbetert.
Het geïntegreerde ontwerp combineert weerstandselementen, aansluitklemmen en temperatuurbeveiligingscomponenten in één complete eenheid, waardoor de installatie wordt vereenvoudigd en de systeembetrouwbaarheid in industriële toepassingen wordt verbeterd.
| Parameter | Specificatie |
|---|---|
| Nominaal vermogen | 1kW-30kW |
| Werkspanning | ≤1200V |
| Weerstandsbereik | 0,01Ω-1kΩ |
| Weerstandstolerantie | ±3%, ±5%, ±10% |
| Beschermingsgraad | IP20 / IP23 (aanpasbaar) |
| Temperatuurcoëfficiënt | ≤300 ppm/℃ |
| Vlamvertragende kwaliteit | UL94V-2 |
| Standaard | GB-5792 |
De interne gegolfde weerstandselementen zijn professioneel gerangschikt en in de behuizing bevestigd om stabiele elektrische prestaties te garanderen. Het geïntegreerde ontwerp vereenvoudigt de installatie en elimineert de noodzaak voor extra weerstandsmontage op locatie bij de klant.
De behuizing heeft ventilatieopeningen en geoptimaliseerde interne afstanden om de luchtstroomcirculatie te verbeteren. Tijdens korte remcycli met hoog vermogen biedt de structuur voldoende warmteopslagcapaciteit en helpt het de opgehoopte warmte snel vrij te geven.
Dicht bij de verwarmingscomponenten is een temperatuurbeveiligingsschakelaar geïnstalleerd. Wanneer de interne temperatuur de vooraf ingestelde veiligheidswaarde overschrijdt, verbreekt het beveiligingssysteem het circuit om het risico op oververhitting te verminderen.
De weerstandskast ondersteunt verschillende installatiemethoden, waaronder vloermontage en installatie van apparatuurplatforms. Standaard montagegaten maken integratie met industriële besturingssystemen eenvoudiger.
- Ontworpen voor VFD-remtoepassingen: past bij gewone inverter-remsystemen om effectief om te gaan met regeneratieve energie.
- Stabiele overspanningsbeveiliging: voert overtollige energie af die wordt gegenereerd tijdens motorvertraging en noodstops.
- Sterke pulsoverbelastingsmogelijkheid: geschikt voor frequent accelereren, remmen en intermitterend gebruik met hoog vermogen.
- Modulaire weerstandsconfiguratie: Ondersteunt aangepaste vermogens- en weerstandscombinaties afhankelijk van de bedrijfsomstandigheden.
- Geïntegreerd beveiligingsontwerp: inclusief aansluitklemmen en temperatuurbeschermingscomponenten voor een veiligere werking.
- Betrouwbare industriële prestaties: geschikt voor zware apparatuur die onder continue remcycli werkt.
De remweerstandoplossingen van Dufew zijn geschikt voor industriële apparatuur die gecontroleerde energiedissipatie vereist tijdens vertragen, stoppen of dynamische belastingsveranderingen. Ze worden vaak geïntegreerd in hefsystemen, materiaalbehandelingsapparatuur, industriële machines, testsystemen voor vermogenselektronica en toepassingen op het gebied van hernieuwbare energie.
Bij liften, torenkranen, takels, hefplatforms en lieren absorbeert de weerstand de regeneratieve energie die wordt gegenereerd tijdens het dalen en vertragen, waardoor het aandrijfsysteem stabiel blijft werken tijdens frequente start-stop- en lastwisselingscycli.
Transportbanden, stapelaars en zware transportapparatuur vereisen vaak gecontroleerd remmen bij het hanteren van grote of bewegende lasten. De weerstandsoplossing helpt regeneratieve energie af te voeren en ondersteunt betrouwbare vertraging bij continue materiaaltransportwerkzaamheden.
Walserijen, centrifuges, spuitgietmachines, CNC-apparatuur en andere motoraangedreven machines kunnen tijdens snelle snelheidsveranderingen aanzienlijke regeneratieve energie genereren. Een goed geconfigureerde remweerstand helpt de remprestaties te verbeteren en het bijbehorende aandrijfsysteem te beschermen.
De oplossing kan ook worden geïntegreerd in belastingtestsystemen met hoog vermogen en testplatforms voor veroudering van elektrische apparatuur, waar gecontroleerde weerstand vereist is om bedrijfsbelastingen te simuleren en de prestaties van apparatuur onder gedefinieerde omstandigheden te evalueren.
Windenergieconverters, tractiesystemen voor spoorwegvervoer en energiebeheerapparatuur kunnen een betrouwbare energiedissipatie vereisen tijdens remmen, afstellen of tijdelijke bedrijfsomstandigheden. Aangepaste weerstandsconfiguraties kunnen worden afgestemd op de spannings-, stroom- en inschakelduurvereisten van deze systemen.
| Prestatie-item | Testconditie | Vereiste |
|---|---|---|
| Diëlektrische sterkte | 2500VAC, 50Hz/60S | Lekstroom ≤10mA |
| Isolatieweerstand | 1000VDC | ≥100MΩ |
| Overbelasting van korte duur | 10 keer nominaal vermogen, 5S | Geen zichtbare schade |
| Laad leven | Cyclische werking | >9000 uur |
| Vochtige hittetest | 40℃±2℃, 90%-95% RV, 100 uur | △R≤±(1%R+0,05Ω) |
| Temperatuur fietsen | -55℃/55℃/155℃ fietsen | △R≤±(2%R+0,05Ω) |
| Hittebestendigheid | 350℃/2u | Geen duidelijke schade |
| Temperatuurcoëfficiënt | Nominale belastingstoestand | <300 ppm/℃ |
| Prestatie-item | Testconditie | Vereiste |
|---|---|---|
| Eindsterkte | 45N/30S | Geen losheid of schade |
| Trillingsbestendigheid | 5-200 Hz, 1 g | Geen structurele schade |
| Solderen Hittebestendigheid | 350 ± 5 ℃, 3S | Geen zichtbare schade |
| Soldeerbaarheid | 235±5℃, 5S | Soldeerdekking >95% |
Dufew biedt op maat gemaakte remweerstandoplossingen volgens de specificaties van de omvormer, bedrijfsomstandigheden en installatievereisten. Configuraties kunnen worden aangepast op basis van nominaal vermogen, weerstandswaarde, spanning, afmetingen van de behuizing, beschermingsgraad, installatiestructuur, aansluitklemmen en type weerstandselement.
Hetzelfde behuizingsplatform kan verschillende weerstandselementen huisvesten, waaronder golfplaten, aluminium behuizingen en buisvormige typen, waardoor de configuratie kan worden afgestemd op de vereiste vermogenscapaciteit, thermische omstandigheden en toepassingsomgeving.
Dufew Electric integreert de assemblage van weerstandselementen, de fabricage van de behuizing, elektrische tests en eindinspectie binnen een gestandaardiseerd productieproces. Elke fase wordt gecontroleerd om consistente elektrische prestaties, mechanische kwaliteit en leverbetrouwbaarheid voor op maat gemaakte industriële toepassingen te behouden.
Het productieproces wordt ondersteund door een professionele werkplaats voor elektrische componenten, gestandaardiseerde assemblageprocedures, volledige prestatietests, aangepaste productiemogelijkheden en exportstandaardverpakkingen. Dankzij deze mogelijkheden kan Dufew projecten beheren, van de weerstandsconfiguratie tot de uiteindelijke levering van de kast.
Dufew selecteert verpakkingsmethoden op basis van productafmetingen, gewicht en transportvereisten, waarbij gebruik wordt gemaakt van veilige interne fixatie en beschermende structuren om het risico op schokken tijdens het hanteren te verminderen. De verpakking is geschikt voor internationale zendingen, maar ook voor bulkbestellingen en industriële projecten op maat.
| Vergelijkingsitem | Remweerstandskast | Belastingsweerstand / individuele weerstand |
|---|---|---|
| Toepassingsdoel | Ontworpen voor regeneratief remmen door omvormers en DC-busspanningsregeling | Hoofdzakelijk gebruikt voor algemene belastingtests of onafhankelijke toepassingen |
| Energiebehandeling | Geoptimaliseerd voor korte rempulsen met hoog vermogen | Meestal ontworpen voor continue vermogensdissipatie |
| Systeemintegratie | Complete montage met behuizing en beschermingscomponenten | Vereist extra installatie- en beschermingsontwerp |
| Temperatuurbescherming | Ingebouwde temperatuurbewaking en veiligheidsbescherming | Bescherming is afhankelijk van het externe systeemontwerp |
| Industrieel aanpassingsvermogen | Geschikt voor liften, kranen en zware aandrijfsystemen | Meer geschikt voor standaard testomgevingen |
Dufew Electric volgt strikte kwaliteitsmanagementprocedures om de betrouwbaarheid en consistentie van het product te garanderen.
Kwaliteitscontrole omvat:
- Inkomende materiaalinspectie
- Bewaking van het productieproces
- Testen van elektrische prestaties
- Eindproductinspectie
Certificaten en testrapporten zijn beschikbaar volgens de eisen van de klant.
Een remweerstand absorbeert de regeneratieve energie die wordt gegenereerd wanneer een motor vertraagt of stopt. Het zet overtollige elektrische energie om in warmte, waardoor overspanningsfouten in de DC-bus worden voorkomen en de betrouwbaarheid van de omvormer wordt verbeterd.
Het standaard beschermingsniveau is IP20 of IP23. Hogere beschermingsniveaus kunnen worden aangepast aan de installatieomstandigheden, zoals buitenomgevingen of industriële gebieden met stof en vocht.
Ja. De behuizingsstructuur kan worden geconfigureerd met verschillende weerstandselementen, waaronder gegolfde weerstanden, weerstanden in aluminium behuizing en buisvormige weerstanden, afhankelijk van de vereiste toepassing.
Ja. Meerdere units kunnen parallel worden aangesloten als het nominale vermogen, de weerstandswaarde en de installatieomstandigheden goed op elkaar zijn afgestemd, om een evenwichtige verdeling van de belasting en een betrouwbare warmteafvoer te garanderen.
Dufew controleert de kwaliteit door middel van materiaalinspectie, gestandaardiseerde productieprocessen, elektrische testen en eindinspectie om stabiele productprestaties voor industriële toepassingen te garanderen.
