We bieden een uitgebreid portfolio inclusief weerstanden, remeenheden, reactoren, vermogensfilters en transformatoren, met volledige aanpassingsmogelijkheden om aan uiteenlopende toepassingsvereisten te voldoen.

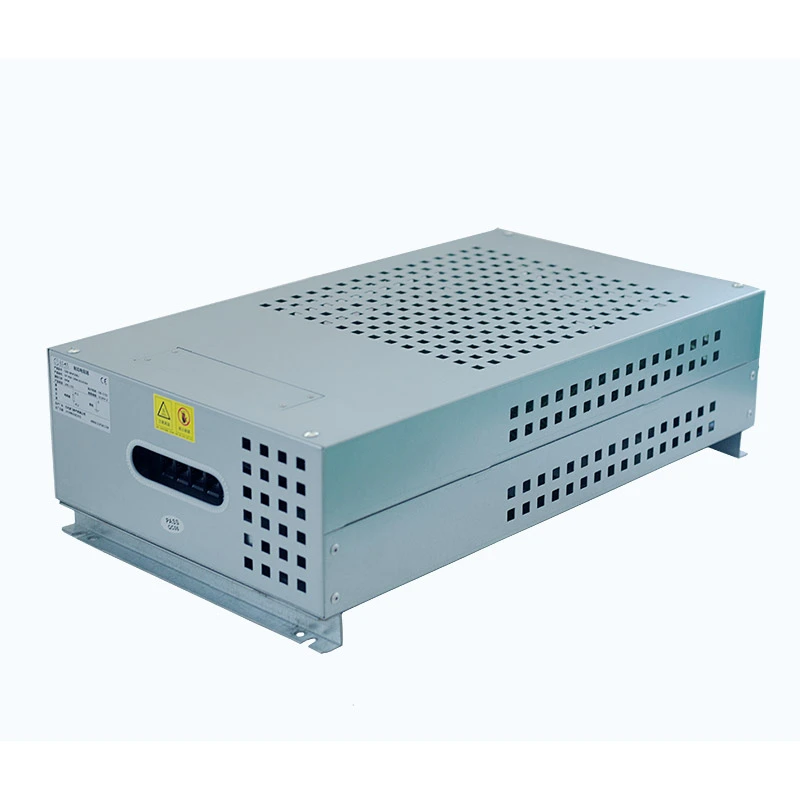

Dufew High Power Resistor Box combineert meerdere gegolfde weerstandselementen in een compacte metalen behuizing om te voldoen aan de vereisten voor hoge energiedissipatie.
De weerstandseenheden kunnen in serie of parallel worden aangesloten, afhankelijk van de verschillende vermogens- en weerstandsvereisten. De behuizing is gemaakt van plaatstaal met aluminium-zinkcoating en heeft geïntegreerde aansluitingen en temperatuurbeveiligingsvoorzieningen voor een veilige en gemakkelijke installatie.
Met aanpasbare specificaties en meerdere koelconfiguraties is dit product geschikt voor inverter-remsystemen, industriële testapparatuur, energieopslagtoepassingen en grootschalige aandrijfsystemen.
| Parameter | Specificatie |
|---|---|
| Vermogensbereik | 1kW-30kW |
| Werkspanning | ≤1200V |
| Weerstandsbereik | 0,01Ω-1kΩ |
| Weerstandstolerantie | ±3% / ±5% / ±10% |
| Beschermingsgraad | IP20/IP23 |
| Temperatuurcoëfficiënt | ≤300 ppm/℃ |
| Vlamvertragende kwaliteit | UL94V-2 |
| Standaard | GB-5792 |
Voorbeeld: CRB 10KW 13.6R J
| Code | Beschrijving |
|---|---|
| CRB | Weerstandskast met hoog vermogen |
| 10 kW | Nominaal vermogen |
| 13.6R | Nominale weerstand |
| J | Weerstandstolerantie (K=10%, J=5%, H=3%) |
Het selecteren van de juiste hoogvermogenweerstandskast hangt af van de elektrische vereisten, bedrijfsomstandigheden en installatieomgeving. Belangrijke selectiefactoren zijn onder meer:
Kies de geschikte vermogenscapaciteit op basis van de energieverbruiksvereisten, belastingsomstandigheden en bedrijfscycli.
De weerstandswaarde moet overeenkomen met de systeemspanning, de huidige vereisten en de toepassingsomstandigheden om een stabiele energiedissipatie te garanderen.
Houd rekening met de bedrijfsduur, de installatieruimte en de omstandigheden voor warmteafvoer om een geschikte koelconfiguratie te selecteren.
Verschillende toepassingen kunnen verschillende behuizingsstructuren, beschermingsniveaus en mechanische ontwerpen vereisen.
Houd rekening met aansluitmethoden, montagevereisten, beveiligingsfuncties en systeemintegratievoorwaarden om ervoor te zorgen dat de weerstandskast past bij het volledige apparatuursysteem.
Het weerstandssysteem is ontworpen voor industriële toepassingen met hoog vermogen en kan worden geconfigureerd om aan verschillende bedrijfsvereisten te voldoen, waaronder remmen van omvormers, ontladingstests voor energieopslag, verouderingstests van industriële apparatuur en gesimuleerde vermogensbelastingstoepassingen.
De interne weerstandscircuits kunnen worden onderverdeeld in meerdere onafhankelijke vermogenstakken, waardoor het systeem zich kan aanpassen aan verschillende bedrijfsomstandigheden, zoals inbedrijfstelling bij lage belasting, werking op nominaal vermogen en kortstondige overbelastingstests.
Deze flexibele configuratie verbetert het aanpassingsvermogen van de apparatuur, vereenvoudigt testprocessen en vermindert de behoefte aan oplossingen met meerdere weerstanden voor verschillende toepassingen.
De behuizingsstructuur ondersteunt verschillende weerstandselementen volgens specifieke toepassingsvereisten, waaronder gegolfde weerstanden, weerstanden in aluminium behuizing en buisvormige weerstandselementen.
Er kunnen verschillende configuraties worden geselecteerd voor schone productieruimtes, stoffige omgevingen, olieachtige industriële locaties en andere veeleisende werkomstandigheden om betrouwbare prestaties te bereiken.
De interne behuizing heeft een onafhankelijk koelkamerontwerp en biedt speciale luchtstroomkanalen voor verschillende weerstandsgroepen. Deze structuur helpt de warmteaccumulatie tussen circuits te verminderen en verbetert de algehele thermische stabiliteit tijdens bedrijf.
Meerdere axiale ventilatoren zorgen voor een gerichte luchtstroom over de verwarmingselementen, waardoor de warmteafvoerefficiëntie wordt verbeterd tijdens continu gebruik met hoog vermogen.
Het geoptimaliseerde ventilatieontwerp helpt bij het handhaven van stabiele temperatuurprestaties voor langdurige toepassingen, inclusief 24-uurs zware belastingtestomstandigheden.
Elke stroomtak is uitgerust met onafhankelijke temperatuurbewakings- en beveiligingsschakelaars, waardoor abnormale omstandigheden tijdens bedrijf snel kunnen worden gedetecteerd en gecontroleerd.
Dit ontwerp biedt:
- Individuele foutisolatie
- Verminderde impact op andere circuits
- Verbeterde systeembeschikbaarheid
Wanneer een tak abnormale temperatuuromstandigheden ervaart, kan het getroffen circuit worden losgekoppeld terwijl andere circuits normaal blijven werken.
De behuizing en interne componenten voldoen aan de UL94V-2 vlamvertragende vereisten, waardoor de veiligheidsprestaties bij overbelasting en langdurig industrieel gebruik worden verbeterd.
Het hoofdcircuit maakt gebruik van verdikte geïntegreerde koperen rails om een betrouwbare stroomoverdracht te garanderen onder bedrijfsomstandigheden met hoog vermogen.
De versterkte structuur helpt bij het bereiken van:
- Lager spanningsverlies
- Verminderde geleiderverwarming
- Verbeterd stroomvoerend vermogen op lange termijn
Vergeleken met conventionele dunne aansluitklemmen of koperen strips biedt dit railontwerp betere stabiliteit voor toepassingen met continu hoge stromen.
Het koperen railsysteem biedt meerdere aansluitposities, waardoor een eenvoudigere integratie met verschillende geteste apparatuur, parallelle systemen en aangepaste elektrische lay-outs mogelijk is.
High Power Resistor Box wordt veel gebruikt in industriële toepassingen die betrouwbare energieabsorptie, belastingsimulatie, stroomregeling en weerstandsoplossingen met hoog vermogen vereisen. Typische toepassingsgebieden zijn onder meer:
In zware industriële velden wordt het weerstandssysteem vaak toegepast op metallurgische productieapparatuur, grote transmissiesystemen en zware machines waar een stabiele werking onder omstandigheden met hoog vermogen vereist is.
Voor energieopslag- en elektrische testtoepassingen kan het worden geïntegreerd in testplatforms voor energieopslag, testsystemen voor batterijontlading en krachtige elektrische testapparatuur om gecontroleerde belastingsomstandigheden en betrouwbare prestatieverificatie te bieden.
Het systeem is geschikt voor havenkranen, zware hijsmachines en hijssystemen die bij frequent gebruik een effectieve energiedissipatie en stabiele remprestaties vereisen.
In industriële automatiserings- en aandrijftoepassingen kan het worden gebruikt met grote inverteraandrijfsystemen, motorremtoepassingen en automatiseringsapparatuur ter ondersteuning van betrouwbare vermogensregeling en systeembescherming.
| Prestatie-item | Testconditie | Vereiste |
|---|---|---|
| Diëlektrische sterkte | 2500VAC/50Hz/60S | Lekstroom ≤10mA |
| Isolatieweerstand | 1000VDC | ≥100MΩ |
| Overbelasting van korte duur | 10 keer nominaal vermogen 5S | Geen zichtbare schade |
| Lange levensduur van de belasting | Cyclische werking (10S ontlading, 90S interval) | >9000 uur |
| Vochtige hittetest | 40℃±2℃ / 90%-95% RV / 100 uur | △R≤±(1%R+0,05Ω) |
| Temperatuur fietsen | -55℃, 55℃, 155℃ / 15min elk, 5 cycli | △R≤±(2%R+0,05Ω) |
| Hittebestendigheid | 350℃/2u | Geen duidelijke verkleuringen of beschadigingen |
| Temperatuurcoëfficiënt | Nominale belasting versus statische weerstand | <300 ppm/℃ |
| Vlamvertraging | 10 keer nominaal vermogen gedurende 5 minuten | Rode verwarming zonder vlam |
| Prestatie-item | Testconditie | Vereiste |
|---|---|---|
| Eindsterkte | 45N/30S | Geen losheid of zichtbare schade |
| Trillingsbestendigheid | 5-200 Hz, 1 g, 98 m/S² | Geen structurele schade |
| Solderen Hittebestendigheid | Terminal ondergedompeld bij 350 ± 5 ℃ voor 3S | △R≤±(1%R+0,05Ω) |
| Verschijning | Visuele inspectie | Geen beschadigingen, duidelijke markering |
| Soldeerbaarheid | Terminal ondergedompeld bij 235 ± 5 ℃ gedurende 5S | Soldeerdekking >95% |
| Vergelijkingsitem | Weerstandskast met hoog vermogen | Conventionele rem-/belastingsweerstandkast |
|---|---|---|
| Toepassingsbereik | Ondersteunt remmen, ontladingstests, verouderingstests en gesimuleerde belastingen | Meestal ontworpen voor scenario's met één toepassing |
| Koelsysteem | Onafhankelijke koelkamers met speciale luchtstroomkanalen | Gemeenschappelijke luchtstroomstructuur met mogelijke warmteaccumulatie |
| Bescherming ontwerp | Individuele temperatuurbeveiliging voor elke stroomtak | Gebruikt meestal algemene temperatuurbescherming |
| Huidige draagstructuur | Versterkte koperen rail voor werking met hoge stroomsterkte | Standaardterminals met beperkte stroomcapaciteit |
| Mechanische structuur | Versterkte behuizing geschikt voor zware omgevingen | Standaard plaatwerkstructuur voor lichtere toepassingen |
Dufew Electric is gespecialiseerd in het ontwerp en de productie van industriële weerstandsproducten, waaronder High Power Resistor Box, remweerstanden en op maat gemaakte weerstandsassemblages voor industriële aandrijfsystemen, testapparatuur en energietoepassingen.
Ons productieproces omvat de volledige productiecyclus, inclusief assemblage van weerstandselementen, elektrische configuratie, fabricage van behuizingen, componentintegratie, prestatietests en eindinspectie.
Met professionele technische ondersteuning en gestandaardiseerde productieprocedures kan Dufew betrouwbare weerstandsoplossingen bieden met:
- Aangepaste kracht- en weerstandsconfiguraties
- Flexibele behuizings- en koelingsontwerpen
- Volledige elektrische prestatietests
- Stabiele batchproductiecapaciteit
- Ondersteuning van OEM-projecten en fabrikanten van industriële apparatuur
Elk product ondergaat een strenge kwaliteitscontrole om stabiele elektrische prestaties, mechanische betrouwbaarheid en langdurige bedrijfsveiligheid in veeleisende industriële omgevingen te garanderen.
Verschillende industriële toepassingen vereisen verschillende vermogensniveaus, weerstandswaarden en installatieomstandigheden. Dufew biedt op maat gemaakte High Power Resistor Box-oplossingen op basis van specifieke projectvereisten.
Aanpassingsopties omvatten:
- Nominaal vermogen en weerstandswaarde
- Werkspanning en stroomcapaciteit
- Koelconfiguratie
- Afmetingen behuizing en montagestructuur
- Terminalopstelling
- Beschermingseisen
Met professioneel weerstandsontwerp en productiecapaciteit helpt Dufew klanten bij het ontwikkelen van betrouwbare oplossingen voor industriële tests, energieontladingen, remsystemen en toepassingen voor zware apparatuur.
Dufew voert uitgebreide kwaliteitsinspecties uit om de elektrische veiligheid, mechanische sterkte en bedrijfszekerheid op lange termijn te verifiëren.
Kwaliteitscontrole omvat:
- Grondstoffeninspectie
- Testen van elektrische prestaties
- Testen van temperatuurbescherming
- Eindproductinspectie
Dufew biedt professionele verpakkingsoplossingen op basis van productgrootte en transportvereisten.
Verpakkingskenmerken:
- Veilige interne fixatie
- Bescherming tegen stoten en trillingen
- Geschikt voor internationaal transport
- Ondersteuning voor aangepaste en bulkbestellingen
High Power Resistor Box is geschikt voor krachtige remsystemen van omvormers, industriële belastingtests, ontladingssystemen voor energieopslag, hefapparatuur, windenergiesystemen en andere toepassingen die een hoog energieverbruik vereisen.
De temperatuurbeveiligingsschakelaar bewaakt de interne temperatuur en biedt bescherming tegen oververhitting. Wanneer zich abnormale hitteomstandigheden voordoen, wordt het bijbehorende circuit losgekoppeld om het risico op oververhitting te verminderen en de systeembetrouwbaarheid te verbeteren.
Ja. Dufew ondersteunt aanpassing van het vermogen, de weerstandswaarde, de afmetingen van de behuizing, de beschermingsgraad, de weerstandsconfiguratie en de aansluitmethoden.
Er moet rekening worden gehouden met de juiste ventilatieruimte, luchtstroomrichting, omgevingstemperatuur en installatielocatie om een effectieve warmteafvoer tijdens bedrijf te behouden.
De continue bedrijfsprestaties worden beïnvloed door het nominale vermogen, de belastingsduur, de koelefficiëntie, de omgevingstemperatuur en het ontwerp van het thermisch beheer. Een juiste configuratie zorgt voor een stabiele werking onder langdurige werkomstandigheden.
High Power Resistor Box kan worden ontworpen voor verschillende industriële omgevingen. Het beschermingsniveau, de behuizingsstructuur en de componentselectie kunnen worden aangepast aan omstandigheden zoals stof, vochtigheid, temperatuurveranderingen of installatie buitenshuis.
Ja. Er kunnen meerdere weerstandskasten worden geconfigureerd voor systemen die een hogere vermogenscapaciteit vereisen. Een goede elektrische afstemming, installatieafstand en overwegingen voor warmteafvoer zijn vereist om een veilige en betrouwbare werking te behouden.
Dufew is gespecialiseerd in het ontwerp en de productie van industriële weerstanden en biedt op maat gemaakte weerstandsoplossingen, strikte kwaliteitscontrole en volledige prestatietests voor fabrikanten van industriële apparatuur, testsystemen en energietoepassingen.
