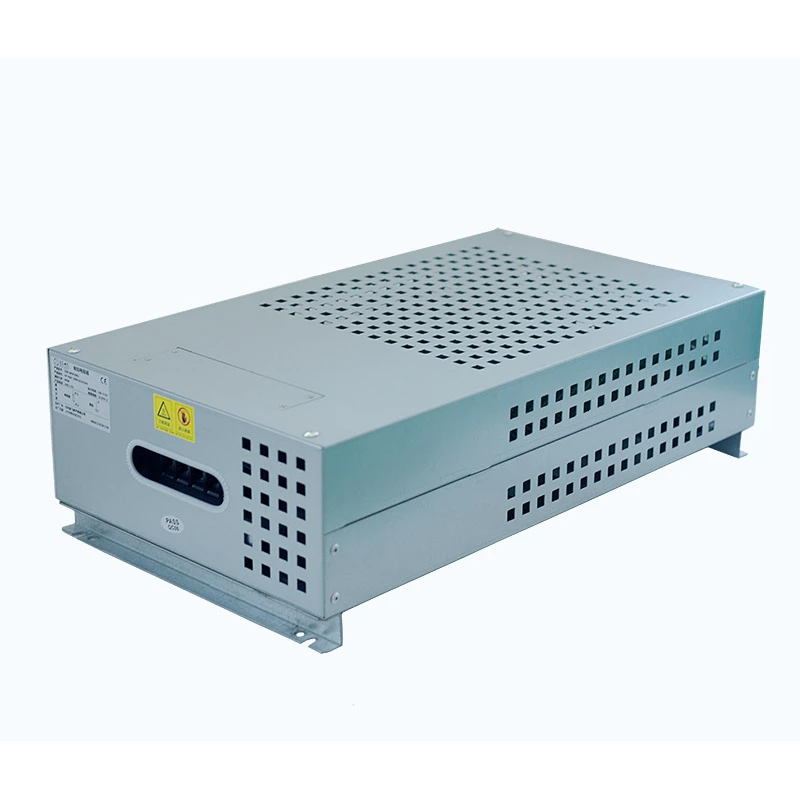

Inverter Braking Resistor Box is een speciaal remonderdeel dat wordt gebruikt in invertergestuurde motorsystemen. Wanneer een motor vertraagt met een grote traagheidsbelasting, wordt regeneratieve energie teruggevoerd naar de DC-tussenkring van de omvormer, waardoor de busspanning stijgt. Dit product voert de overtollige energie af via weerstandselementen om een stabiele werking van de omvormer te behouden.
De interne structuur bestaat uit meerdere gegolfde weerstandselementen, gerangschikt volgens de vereiste weerstands- en vermogenswaarden. Het weerstandssamenstel is geïnstalleerd in een beschermende stalen behuizing met aluminium-zinkcoating, met geïntegreerde aansluitklemmen en temperatuurbeveiligingsschakelaars.
Het ontwerp van de behuizing ondersteunt externe montage naast de omvormerkast, waardoor interne kastruimte wordt bespaard terwijl de effectieve warmteafvoer en elektrische veiligheid behouden blijven.
De weerstands- en vermogensconfiguratie zijn ontworpen volgens de gebruikelijke remvereisten van de omvormer. Dit vereenvoudigt de selectie en helpt handmatige berekeningen tijdens de systeemintegratie te verminderen.
De behuizing heeft een zijventilatieontwerp dat warme lucht wegleidt van de omvormerkast, waardoor de accumulatie van secundaire warmte rond de componenten van de omvormer wordt verminderd.
De interne lay-out zorgt voor voldoende isolatieafstand tussen weerstandselementen en de behuizing, waardoor een stabiele werking onder DC-busspanningen tot 1200 V wordt ondersteund.
De speciale montagebasis maakt installatie aan de zijkant of onderkant van omvormerkasten mogelijk zonder waardevolle interne elektrische kastruimte in beslag te nemen.
- Speciaal ontworpen voor VFD-regeneratieve remsystemen
- Zet overtollige remenergie om in warmte om overspanningsalarmen van de DC-bus te voorkomen
- Gegolfde weerstandscombinatie ondersteunt vermogens tot 30 kW
- Ingebouwde temperatuurschakelaar verbetert de bedrijfsveiligheid
- Behuizing met aluminium-zinkcoating biedt corrosiebestendigheid en mechanische bescherming
- Geschikt voor frequente acceleratie-, deceleratie- en noodstopomstandigheden
Dufew elektrische golfweerstandkast is ontworpen voor industriële aandrijfsystemen die een betrouwbare energiedissipatie vereisen tijdens remmen, vertragen en dynamische belastingcontrole. De flexibele configuratie maakt hem geschikt voor diverse zware toepassingen, waaronder:
De weerstandskast helpt bij het beheren van de regeneratieve energie die wordt gegenereerd tijdens frequente hef- en daalwerkzaamheden, waardoor de systeemstabiliteit in liften, torenkranen, takels, lieren en hefplatforms wordt verbeterd.
Voor apparatuur met frequente versnellings- en vertragingscycli, zoals transportbanden, stapelaars en zware transportsystemen, biedt de oplossing stabiele remprestaties en ondersteunt ze een continu industrieel bedrijf.
De kast is geschikt voor industriële machines die nauwkeurige motorregeling en energieabsorptie vereisen, waaronder walserijen, centrifuges, spuitgietmachines, draadtrekmachines en textielmachines.
Het kan ook worden geïntegreerd in testapparatuur voor omvormerprestaties en testsystemen voor servoaandrijvingen om gecontroleerde weerstandsbelastingen te bieden voor het evalueren van de elektrische prestaties en de betrouwbaarheid van het systeem.
| Parameter | Specificatie |
|---|---|
| Vermogensbereik | 1kW-30kW |
| Werkspanning | ≤1200V |
| Weerstandsbereik | 0,01Ω-1kΩ |
| Weerstandstolerantie | ±3% / ±5% / ±10% |
| Beschermingsgraad | IP20/IP23 |
| Temperatuurcoëfficiënt | ≤300 ppm/℃ |
| Vlamvertragende kwaliteit | UL94V-2 |
| Standaard | GB-5792 |
Voorbeeld: CRB 10KW 13.6R J
| Code | Beschrijving |
|---|---|
| CRB | Remweerstandskast |
| 10 kW | Nominaal vermogen |
| 13.6R | Nominale weerstand |
| J | Weerstandstolerantie (K=10%, J=5%, H=3%) |
| Prestatie-item | Testconditie | Prestatie |
|---|---|---|
| Diëlektrische sterkte | 2500VAC/50Hz/60S | Lekstroom ≤10mA |
| Isolatieweerstand | 1000VDC | ≥100MΩ |
| Overbelasting van korte duur | 10 keer nominaal vermogen 5S | Geen zichtbare schade |
| Lange levensduur van de belasting | 10S ontlading / 90S intervalcycli | >9000 uur |
| Vochtige hittetest | 40℃±2℃ / 90%-95% RV / 100 uur | △R≤±(1%R+0,05Ω) |
| Temperatuur fietsen | -55℃, 55℃, 155℃ fietsen | △R≤±(2%R+0,05Ω) |
| Hittebestendigheid | 350℃/2u | Geen verkleuring of beschadigingen |
| Temperatuurcoëfficiënt | Nominale belastingstoestand | <300 ppm/℃ |
| Vlamtest | 10 keer nominaal vermogen 5min | Rode verwarming zonder vlam |
| Prestatie-item | Testconditie | Prestatie |
|---|---|---|
| Eindsterkte | 45N/30S | Geen losheid of schade |
| Trillingsbestendigheid | 5-200 Hz, 1 g, 98 m/S² | Geen structurele schade |
| Solderen Hittebestendigheid | 350 ± 5 ℃ / 3S | △R≤±(1%R+0,05Ω) |
| Soldeerbaarheid | 235±5℃ / 5S | Soldeerdekking >95% |
Tijdens snel vertragen of noodremmen biedt dit product een effectief energiedissipatiepad om de DC-bus van de omvormer stabiel te houden.
De weerstandsstructuur is ontworpen voor herhaalde energieabsorptieomstandigheden die vaak voorkomen in hefapparatuur, transportbanden en industriële automatiseringssystemen.
De externe montagestructuur vermindert de benodigde kastruimte en vereenvoudigt de systeeminstallatie.
| Vergelijkingsitem | Omvormer-remweerstandskast | Algemene belastingsweerstandskast |
|---|---|---|
| Hoofddoel | Ontworpen voor inverterremmen en DC-busspanningsregeling | Algemene toepassingen met weerstandsbelasting |
| Parameterselectie | Afgestemd op de eisen van de inverter-remeenheid | Vereist extra weerstandsberekening |
| Koelontwerp | Zijuitlaat voorkomt dat warme lucht de inverterkast binnendringt | De standaardluchtstroom kan omringende apparatuur beïnvloeden |
| Installatie | Ondersteunt externe montage van de omvormerkast | Vereist meestal aparte installatieruimte |
| Arbeidsvoorwaarde | Geoptimaliseerd voor intermitterend regeneratief remmen | Hoofdzakelijk gebruikt voor algemene belasting of testen |
Dufew Electric past gestandaardiseerde productieprocedures toe, van de assemblage van weerstanden en de fabricage van behuizingen tot het testen van elektrische prestaties.
Kwaliteitscontrole omvat:
- Inkomende materiaalinspectie
- Verificatie van de weerstandswaarde
- Isolatietesten
- Thermische beschermingstesten
- Eindproductinspectie
Elke weerstandsdoos wordt professioneel verpakt volgens de productgrootte en transportvereisten.
Het verpakkingsproces omvat:
- Bevestiging van productbescherming
- Vochtbestendige verpakking
- Voorbereiding van exportzendingen
- Beheer van batchorders
Het selecteren van een geschikte remweerstandskast voor omvormers vereist een uitgebreide evaluatie van de parameters van de omvormer, motorkarakteristieken, remomstandigheden en installatieomgeving. De juiste configuratie helpt regeneratieve energie effectief af te voeren, overspanning van de DC-bus te voorkomen en de betrouwbaarheid van VFD-systemen op lange termijn te verbeteren.
Het vermogen van de weerstandskast moet worden geselecteerd op basis van de capaciteit van de omvormer en de bedrijfsomstandigheden van de motor. Toepassingen met een hoger motorvermogen, een grotere traagheid van de belasting of frequente remcycli vereisen over het algemeen een sterker energieabsorptievermogen.
Belangrijke selectiefactoren zijn onder meer het nominale vermogen van de omvormer, het motorvermogen, de traagheid van de belasting, het vereiste remkoppel en de remfrequentie.
De werkspanning van de weerstand moet overeenkomen met de DC-busspanning van de omvormer om een veilige en stabiele werking te garanderen. Verschillende aandrijfsystemen kunnen verschillende spanningsconfiguraties vereisen, zoals 400V-klasse invertersystemen, 690V industriële aandrijvingen of hoogspannings-DC-toepassingen tot 1200V.
Dufew-remweerstandoplossingen zijn ontworpen om een stabiele werking te ondersteunen onder verschillende DC-busspanningsomstandigheden, afhankelijk van de toepassingsvereisten.
De weerstandswaarde heeft rechtstreeks invloed op de remprestaties. Een lagere weerstandswaarde kan een sterkere remkracht opleveren, maar resulteert in een hogere stroomsterkte, terwijl een hogere weerstandswaarde de stroombelasting vermindert maar de remtijd kan verlengen.
De geschikte weerstandsconfiguratie moet worden bepaald op basis van de specificaties van de inverterremeenheid, de toegestane remstroom, de vereiste stoptijd en de traagheidskarakteristieken van de belasting.
Verschillende industriële toepassingen genereren verschillende niveaus van regeneratieve energie, dus de weerstandskast moet worden geselecteerd op basis van de daadwerkelijke remcyclus en bedrijfsomstandigheden.
| Sollicitatie | Bedrijfstoestand | Selectiefocus |
|---|---|---|
| Lift | Frequente acceleratie- en stopcycli | Hoge betrouwbaarheid en herhaald remvermogen |
| Kraan & Hijstoestel | Zware hef- en daalwerkzaamheden | Hoge overbelastingscapaciteit en stabiele prestaties |
| Transportsysteem | Lange continue werking | Stabiel thermisch beheer |
| Centrifugeer | Vereisten voor snelle vertraging | Snel energieabsorptievermogen |
| Industriële machines | Intermitterende remomstandigheden | Juiste kracht- en weerstandsselectie |
De installatieomgeving heeft invloed op de kaststructuur, het ventilatieontwerp en de thermische prestaties. Vóór de keuze moeten klanten rekening houden met de beschikbare montageruimte, installatiemethode, omgevingstemperatuur en luchtstroomomstandigheden.
Dufew-remweerstandkasten maken gebruik van praktische installatiestructuren en geoptimaliseerde ventilatieontwerpen, waardoor integratie met omvormerkasten mogelijk is terwijl de effectieve warmteafvoer behouden blijft.
Standaard weerstandskasten voldoen mogelijk niet altijd aan specifieke industriële eisen. Dufew biedt op maat gemaakte configuraties op basis van weerstandswaarde, nominaal vermogen, werkspanning, afmetingen van de behuizing, aansluitingsopstelling en beschermingseisen.
Met professionele productiecapaciteit ondersteunt Dufew Electric OEM- en op maat gemaakte remweerstandoplossingen voor verschillende invertersystemen en industriële toepassingen.
Dufew-remweerstandkasten kunnen worden gecombineerd met verschillende invertersystemen van verschillende fabrikanten. Klanten kunnen informatie over het omvormermodel verstrekken en Dufew zal een geschikte weerstands- en vermogensconfiguratie aanbevelen.
Voor maatwerk moeten klanten het omvormermodel, het motorvermogen, de werkspanning, de weerstandswaarde, de remwerkcyclus en de installatievereisten opgeven. Dufew kan op basis van deze parameters een geschikte weerstandskastoplossing ontwerpen.
Ja. Dufew levert op maat gemaakte remweerstandkasten met instelbare weerstandswaarden, vermogens, behuizingsontwerpen, terminalconfiguraties en beveiligingsopties om aan verschillende industriële toepassingen te voldoen.
De levensduur wordt voornamelijk beïnvloed door de remfrequentie, overbelasting, bedrijfstemperatuur, koelprestaties en installatieomgeving. Een goede selectie en warmtebeheer kunnen de betrouwbaarheid op de lange termijn verbeteren.
Ja. Dufew-remweerstandkasten zijn ontworpen voor toepassingen die herhaaldelijk versnellen en vertragen vereisen, zoals liften, kranen, transportbanden en industriële automatiseringsapparatuur. Het nominale vermogen moet worden geselecteerd op basis van de remcyclus.
Regelmatige inspectie wordt aanbevolen om de ventilatieomstandigheden, aansluitingen, stofophoping en tekenen van oververhitting te controleren. Goed onderhoud zorgt voor stabiele prestaties en een langere levensduur.
Dufew-remweerstandkasten zijn voorzien van beschermende behuizingen en betrouwbare constructies voor industriële toepassingen. Er zijn op maat gemaakte beschermingsoplossingen beschikbaar voor omgevingen met hoge luchtvochtigheid, stof of speciale bedrijfsomstandigheden.
Dufew is gespecialiseerd in het ontwerp en de productie van industriële weerstanden en biedt op maat gemaakte remweerstandoplossingen, strikte kwaliteitsinspecties en betrouwbare ondersteuning voor fabrikanten van omvormers, apparatuurbouwers en automatiseringsbedrijven.
Heeft u een remweerstandoplossing nodig voor liften, kranen, industriële aandrijvingen of automatiseringsapparatuur?
Geef uw omvormermodel, motorvermogen, DC-busspanning en remvereisten op. Dufew zal een geschikte VFD-remweerstandskast aanbevelen en technische ondersteuning bieden voor uw project.
Vraag vandaag nog een offerte aan voor op maat gemaakte weerstandswaarden, vermogens en behuizingsontwerpen.
