We bieden een uitgebreid portfolio inclusief weerstanden, remeenheden, reactoren, vermogensfilters en transformatoren, met volledige aanpassingsmogelijkheden om aan uiteenlopende toepassingsvereisten te voldoen.

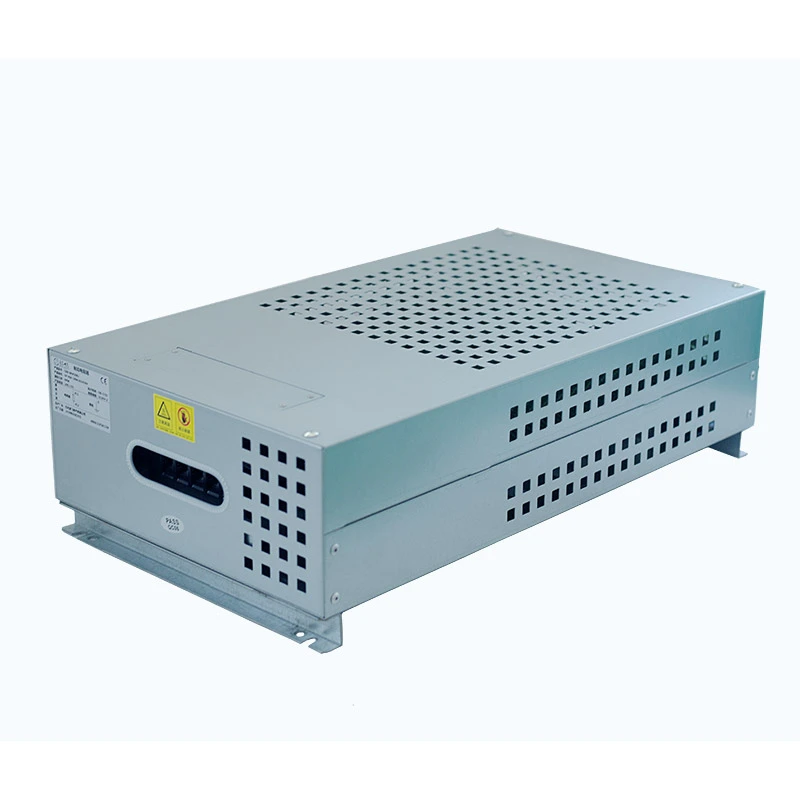

DUFEW Corrugated Resistor Box is een weerstandssamenstel met hoog vermogen dat meerdere gegolfde weerstandselementen integreert via seriële en parallelle verbindingsmethoden en deze in een professionele behuizing bevestigt. Het is speciaal ontwikkeld om de vermogensbeperking van individuele weerstanden te overwinnen en stabiele energieabsorptieprestaties te bieden voor elektrische systemen met hoog vermogen.
De weerstandskast ondersteunt een maximaal vermogen van 30 kW, weerstandswaarden van 0,01Ω tot 1KΩ en weerstandsnauwkeurigheidsopties van ±3%, ±5% en ±10%. De interne structuur omvat een aansluitblok voor hoge stromen en een temperatuurbeveiligingsschakelaar, terwijl de beschermingsgraad van de behuizing kan worden aangepast aan verschillende toepassingsvereisten.
Als ervaren fabrikant en leverancier in China biedt DUFEW oplossingen op maat voor remsystemen, frequentieregelaars, industriële automatiseringsapparatuur, liften, kranen, walserijen en andere toepassingen die een efficiënte energiedissipatie vereisen.
De interne structuur van de gegolfde weerstandskast bestaat uit meerdere gegolfde weerstandselementen die zijn gerangschikt via serie- en parallelle circuits en veilig zijn gemonteerd in een speciaal ontworpen behuizing. Deze modulaire configuratie verbetert de stroomcapaciteit terwijl stabiele elektrische prestaties en gemakkelijk onderhoud behouden blijven.
De behuizing is vervaardigd uit staalplaat met aluminium-zinkcoating, die een uitstekende corrosieweerstand, mechanische sterkte en warmteafvoervermogen biedt. De geïntegreerde ventilatiestructuur helpt de luchtstroom te optimaliseren en een stabiele temperatuur te handhaven tijdens continu gebruik.
In de weerstandskast is een klemmenblok met hoge stroomsterkte geïnstalleerd om externe elektrische aansluitingen te vereenvoudigen. De ingebouwde temperatuurbeveiligingsschakelaar ontkoppelt automatisch het circuit wanneer de interne temperatuur de vooraf ingestelde veiligheidslimiet overschrijdt, waardoor schade door oververhitting wordt voorkomen.
Afhankelijk van de eisen van de klant kan DUFEW optionele koelventilatoren, onafhankelijke weerstandsgroepcontrole en aangepaste beschermingsniveaus leveren. Het product is ontworpen volgens de GB-5792-standaard en is geschikt voor veeleisende industriële omgevingen.
Voorbeeld: CRB 10KW 13.6R J
| Code | Beschrijving |
|---|---|
| CRB | Gegolfde weerstandskast / remweerstandskast |
| 10 kW | Nominaal vermogen |
| 13.6R | Nominale weerstand |
| J | Weerstandstolerantie (K=10%, J=5%, H=3%) |
| Parameter | Specificatie |
|---|---|
| Vermogensbereik | 1KW-30KW |
| Werkspanning | ≤1200V |
| Weerstandsbereik | 0,01 Ω --- 1 KΩ |
| Weerstandstolerantie | ±3/±5/±10 |
| Beschermingsgraad | IP20/IP23 |
| Temperatuurcoëfficiënt | ≤300 ppm/℃ |
| Vlamvertragende kwaliteit | UL 94V-2 |
| Standaardnaleving | GB-5792 |
DUFEW biedt op maat gemaakte gegolfde weerstandskasten op basis van verschillende industriële bedrijfsomstandigheden. Klanten kunnen geschikte vermogens, weerstandswaarden, koelmethoden, beschermingsniveaus en interne circuitconfiguraties selecteren op basis van hun systeemvereisten.
Dankzij het modulaire ontwerp kunnen meerdere weerstandseenheden worden gecombineerd tot verschillende vermogensniveaus, waardoor het product geschikt is voor toepassingen met hoge remenergie, frequente versnelling en vertraging, en continu gebruik.
Aanpassingsopties omvatten:
- Aangepast nominaal vermogen
- Aangepaste weerstandswaarde
- Ontwerp met meerdere groepen weerstandscircuits
- Extra koelventilatorinstallatie
- Aangepaste behuizingsstructuur
- OEM-productie volgens klanttekeningen
De gegolfde weerstandskast absorbeert regeneratieve energie die wordt gegenereerd tijdens het vertragen van de motor en helpt overspanningsfouten in de DC-bus te voorkomen.
Ontworpen voor frequente remwerkzaamheden in kranen, hijsapparatuur en materiaalbehandelingssystemen.
Biedt stabiele remprestaties voor motoren met hoog vermogen die onder continue belasting werken.
Geschikt voor liftsystemen die frequente acceleratie, vertraging en controle van het energieverbruik vereisen.
Gebruikt als een betrouwbare belastingscomponent met hoog vermogen voor elektrische tests en toepassingen voor energiedissipatie.
De DUFEW gegolfde weerstandskast heeft een modulaire interne weerstandsstructuur. Meerdere weerstandselementen zijn onderverdeeld in onafhankelijke groepen en verbonden via afzonderlijke circuits, waardoor het onderhoud eenvoudiger wordt en de vervangingskosten worden verlaagd.
Wanneer een enkele weerstandsgroep defect raakt, hoeven technici alleen de beschadigde module te vervangen in plaats van de hele weerstandskast te vervangen. Dit ontwerp verbetert de beschikbaarheid van apparatuur aanzienlijk en verlaagt de onderhoudskosten op de lange termijn.
Interne weerstandselementen zijn verdeeld in afzonderlijke circuits. Een enkel beschadigd gedeelte kan onafhankelijk worden vervangen zonder de werking van andere weerstandsgroepen te beïnvloeden.
Het aan de voorzijde gemonteerde klemmenblok voor hoge stromen zorgt voor gecentraliseerde en overzichtelijke bedrading. Grote stroomkabels kunnen eenvoudig worden aangesloten en losgekoppeld tijdens installatie, inspectie en onderhoud.
De standaard temperatuurbeveiligingsschakelaar ontkoppelt automatisch het circuit wanneer zich abnormale temperatuuromstandigheden voordoen, waardoor weerstandsschade wordt voorkomen die wordt veroorzaakt door oververhitting tijdens onbeheerd gebruik.
De DUFEW gegolfde weerstandskast is speciaal ontworpen voor zware apparatuur die veelvuldig remmen, hoge energieabsorptie en langdurig continu gebruik vereist.
Het is geschikt voor industriële toepassingen zoals walserijen, havenkranen en zware liften, waar remweerstanden bestand moeten zijn tegen herhaalde energie-ontladingscycli.
Geschikt voor apparatuur met frequente energiefeedbackomstandigheden, waaronder walserijen, havenmachines en liften voor zware lasten. De cyclische levensduur kan onder gespecificeerde bedrijfsomstandigheden meer dan 9000 uur bedragen.
Voor toepassingen met hoog vermogen of omgevingen met hoge temperaturen kunnen koelventilatoren worden geïnstalleerd om de efficiëntie van de warmteafvoer te verbeteren en een stabiele werking te behouden.
Dankzij de uniforme afmetingen van de behuizing kunnen meerdere weerstandskasten parallel worden geïnstalleerd, wat een nette lay-outoplossing biedt voor grote testsystemen en complete elektrische besturingsapparatuur.
Het weerstandselement is vervaardigd uit strips van constantaan- of nikkel-chroomlegeringen die tot een gegolfde structuur zijn gevormd. Dit ontwerp vermindert de parasitaire inductie en verbetert de responsprestaties, waardoor het geschikt is voor hoogfrequent pulsremmen en veeleisende industriële toepassingen.
Het grotere oppervlak van de gegolfde strip verbetert de efficiëntie van de warmteafvoer, terwijl een temperatuurcoëfficiënt van ≤300 ppm/℃ behouden blijft voor stabiele weerstandsprestaties tijdens bedrijf.
De belangrijkste voordelen zijn onder meer de lage inductie-eigenschappen, uitstekende thermische stabiliteit, efficiënte warmteafvoer en betrouwbare prestaties onder frequente pulsbelastingsomstandigheden.
De behuizing is gemaakt van plaatstaal met aluminium-zinkcoating en biedt een sterke corrosiebestendigheid en oxidatiebescherming voor industriële omgevingen. Nauwkeurig buigen, lasprocessen en geoptimaliseerde ventilatiekanalen verbeteren zowel de structurele sterkte als de luchtstroomefficiëntie.
De belangrijkste voordelen zijn onder meer corrosiebestendigheid, mechanische duurzaamheid, verbeterd thermisch beheer en aanpassingsvermogen aan veeleisende werkomstandigheden.
Er worden keramische of mica-steunen voor hoge temperaturen gebruikt om de gegolfde weerstandselementen vast te zetten en tegelijkertijd te zorgen voor elektrische isolatie tussen de verwarmingscomponenten en de behuizing. De isolatiestructuur behoudt betrouwbare prestaties onder thermische omstandigheden tot 350℃.
De belangrijkste voordelen zijn onder meer weerstand tegen hoge temperaturen, stabiele elektrische isolatie, verbeterde veiligheid en een lange levensduur onder voortdurende thermische belasting.
De weerstandskast maakt gebruik van een koperen railterminalstructuur met hoge stroomsterkte, ontworpen voor een betrouwbare verbinding in toepassingen met hoog vermogen. Het bedradingsontwerp met meerdere circuits helpt bij het organiseren van kabelverbindingen, het verminderen van de warmteontwikkeling en het verbeteren van de elektrische stabiliteit.
De belangrijkste voordelen zijn onder meer een hoog stroomvoerend vermogen, gemakkelijke installatie, stabiele elektrische verbinding en geschiktheid voor grote energiesystemen.
Optionele configuraties omvatten temperatuurbeveiligingsschakelaars en axiale koelventilatoren. De temperatuurschakelaar biedt extra veiligheid door het circuit los te koppelen wanneer zich abnormale temperatuuromstandigheden voordoen, terwijl geforceerde luchtkoeling de temperatuurstijging helpt verminderen en de continue werkingsmogelijkheden in gesloten installaties verbetert.
| Elektrische prestaties | Testomstandigheden | Prestatie |
|---|---|---|
| Diëlektrische sterkte | 2500VAC/50Hz/60S | Lekstroom ≤10mA |
| Isolatieweerstand | 1000VDC | Isolatieweerstand ≥100MΩ |
| Overbelasting van korte duur | 10 keer nominaal vermogen voor 5S | Geen zichtbare schade |
| Lange levensduur van de belasting | Cyclische werking (ontlading 10S, interval 90S) | Meer dan 9000 uur |
| Stabiele vochtige hitte | 40℃±2/90%-95%RH/100h | △R≤±（1%R+0,05Ω） |
| Snelle temperatuurverandering | -55℃, 55℃, 155℃ elk gedurende 15 minuten, 5 cycli | △R≤±（2%R+0,05Ω） |
| Hittebestendigheid | 350℃/2u | Geen duidelijke verkleuringen of beschadigingen |
| Temperatuurcoëfficiënt | Vergelijking tussen nominale belastingsweerstand en statische weerstand | Minder dan 300 ppm/℃ |
| Vlamvertraging | 10 keer het nominale vermogen gedurende 5 minuten | Rode gloed maar geen vlam |
| Mechanische prestaties | Testomstandigheden | Prestatie |
|---|---|---|
| Eindsterkte | 45N/30S | Geen losraken of zichtbare schade |
| Trillingsbestendigheid | 5-200 Hz, 1 g, 98 m/S² | Geen zichtbare structurele schade |
| Solderen Hittebestendigheid | Loodterminal ondergedompeld in 350 ± 5 ℃ soldeer voor 3S | △R≤±（1%R+0,05Ω） Geen zichtbare externe schade, duidelijke markering |
| Soldeerbaarheid | Terminal ondergedompeld in 235 ± 5 ℃ soldeer voor 5S | Soldeerdekking op aansluitoppervlak ≥95% |
Het selecteren van een geschikte remweerstandoplossing is belangrijk voor het verbeteren van de systeemstabiliteit, veiligheid en onderhoudsefficiëntie. Vergeleken met individuele weerstanden in aluminium behuizing, buisweerstanden of op zichzelf staande weerstandselementen, biedt DUFEW een meer geïntegreerd ontwerp met verbeterde bescherming, thermisch beheer en eenvoudiger installatie voor industriële stroomtoepassingen.
| Vergelijkingsdimensie | Gegolfde weerstandskast | Traditionele enkele aluminium behuizing / buisvormig / onafhankelijke weerstand |
|---|---|---|
| Vermogensverwerkingscapaciteit | Meerdere gegolfde weerstandselementen kunnen worden gecombineerd via serie- en parallelle circuits, waardoor een enkele behuizing een vermogen tot 30 kW kan bereiken en tegelijkertijd uniforme bescherming en verbindingsbeheer biedt. | Individuele weerstanden hebben meestal een beperkt vermogen. Meerdere units vereisen extra combinatie-, bedradings- en beschermingsstructuren, waardoor de installatiecomplexiteit toeneemt. |
| Hoogfrequente prestaties | De structuur van de gegolfde legeringsstrip biedt lage inductie-eigenschappen, waardoor spanningspieken, elektromagnetische interferentie en instabiliteit tijdens hoogfrequente remoperaties worden verminderd. | Traditionele weerstandsstructuren kunnen een hogere parasitaire inductie genereren, wat de prestaties kan beïnvloeden in toepassingen met snelle schakel- of pulsremomstandigheden. |
| Bescherming en veiligheid | De geïntegreerde metalen behuizing beschermt de interne verwarmingselementen tegen stof, vocht en onbedoeld contact. Beschermingsgraden kunnen worden aangepast aan de toepassingsvereisten. | Blootliggende weerstandselementen bieden beperkte bescherming tegen de omgeving en vereisen mogelijk extra veiligheidsafdekkingen of beschermingscomponenten. |
| Thermisch beheer | De interne luchtstroomstructuur en de geoptimaliseerde weerstandsopstelling verbeteren de warmteverdeling en verminderen de lokale temperatuuraccumulatie tijdens continu gebruik. | Als er meerdere onafhankelijke weerstanden samen worden geïnstalleerd, ontbreekt het mogelijk aan een effectieve organisatie van de luchtstroom, waardoor het risico op ongelijkmatige verwarming en versnelde veroudering toeneemt. |
| Onderhoudsgemak | De modulaire interne structuur maakt inspectie en vervanging eenvoudiger. Geïntegreerde terminals en temperatuurbeschermingscomponenten vereenvoudigen de onderhoudsprocedures. | Afzonderlijke weerstandsinstallaties vereisen doorgaans ingewikkelder bedradings- en componentvervangingsprocessen zonder gecentraliseerde bescherming en monitoring. |
A: Deze oplossing is geschikt wanneer de toepassing een hogere vermogenscapaciteit, geïntegreerde behuizingsbescherming of handiger onderhoud vereist dan een enkele weerstand kan bieden. Het wordt vaak toegepast in aandrijfsystemen met variabele frequentie, kranen, liften, walserijen en andere industriële apparatuur waarbij regelmatig moet worden geremd.
A: De ingebouwde temperatuurbeveiligingsschakelaar bewaakt continu de bedrijfstemperatuur. Wanneer de temperatuur de vooraf ingestelde veiligheidslimiet overschrijdt, verbreekt het beveiligingsapparaat het circuit om het risico op oververhitting te verminderen en het weerstandssysteem te beschermen.
EEN: Ja. Voor toepassingen met een hoog vermogen, frequente remcycli of beperkte ventilatieomstandigheden kan een optioneel koelventilatorsysteem worden geïnstalleerd om de warmteafvoer te verbeteren en een stabiele werking te behouden.
EEN: Ja. De interne weerstandselementen kunnen worden geconfigureerd in meerdere onafhankelijke groepen, afhankelijk van de toepassingsvereisten. Dit maakt flexibele belastingaanpassing, eenvoudigere foutisolatie en verbeterde systeembetrouwbaarheid mogelijk.
A: Standaardconfiguraties ondersteunen vermogens van 1 kW tot 30 kW. Voor toepassingen die verschillende vermogensniveaus vereisen, kan DUFEW oplossingen op maat ontwikkelen op basis van bedrijfsomstandigheden en technische specificaties.
A: Weerstandswaarden kunnen worden aangepast aan de systeemvereisten. Standaardopties omvatten verschillende weerstandsbereiken en toleranties van ±3%, ±5% en ±10%, afhankelijk van de elektrische toepassing.
A: Het wordt veel gebruikt in industriële aandrijf- en energiecontroletoepassingen, waaronder frequentieregelaars, kranen, havenmachines, liften, walserijen, automatiseringsapparatuur en elektrische testsystemen. Het is vooral geschikt voor toepassingen waarbij herhaaldelijk remmen, energiedissipatie en stabiele thermische prestaties vereist zijn.
EEN: Ja. DUFEW ondersteunt op maat gemaakte ontwerpen volgens de eisen van de klant, inclusief vermogen, weerstandswaarde, behuizingsstructuur, beschermingsniveau, koelmethode en interne circuitconfiguratie. Klanten kunnen toepassingsdetails of technische tekeningen aanleveren, en de DUFEW-ingenieurs zullen een geschikte oplossing ontwikkelen op basis van de werkelijke bedrijfsomstandigheden.
