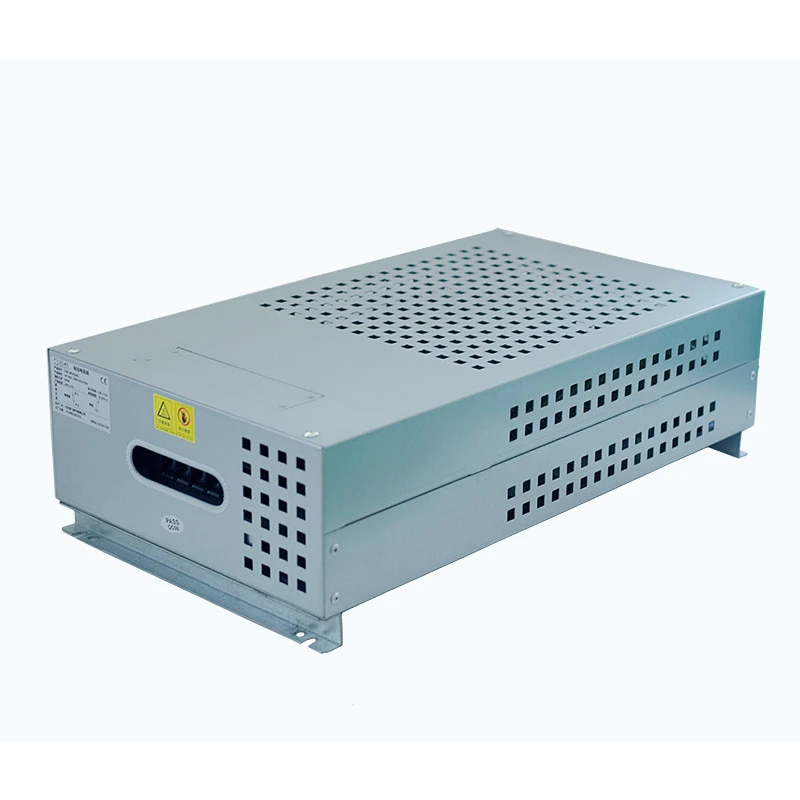

Een Load Resistor Box is een elektrisch testapparaat dat weerstandselementen gebruikt om het werkelijke energieverbruik van elektrische apparatuur te simuleren. Door tijdens bedrijf elektrische energie om te zetten in gecontroleerde warmte, kunnen ingenieurs de uitgangsstabiliteit, het laadvermogen, de overbelastingsreactie, beveiligingsfuncties en de bedrijfsbetrouwbaarheid op de lange termijn evalueren.
In tegenstelling tot remweerstandoplossingen die voornamelijk zijn ontworpen om regeneratieve energie uit motorvertraging te absorberen, functioneert een belastingsweerstandkast als een regelbare testbelasting voor het verifiëren van de prestaties van stroombronnen en stroomconversieapparatuur.
Het interne weerstandssamenstel bestaat uit meerdere gegolfde weerstandselementen die zijn gerangschikt via serie- en parallelle verbindingen om verschillende belastingsconfiguraties te bereiken. Met onafhankelijke belastingssecties kunnen gebruikers de testomstandigheden aanpassen door verschillende weerstandsgroepen te schakelen zonder de algehele hardwarestructuur te veranderen.
Het werkproces kan als volgt worden omschreven:
Uitgang stroomapparatuur → Ingang belastingsweerstandkast → Verbruik weerstandsbelasting → Evaluatie prestatiegegevens
De behuizing is vervaardigd uit met aluminium-zink gecoate staalplaat en biedt mechanische bescherming, efficiënte warmteafvoer, corrosiebestendigheid en gemakkelijke installatie. Er is een speciaal klemmenblok geïntegreerd voor externe elektrische aansluiting, terwijl optionele geforceerde luchtkoeling beschikbaar is voor toepassingen die een continu hoog vermogen vereisen.
| Parameter | Specificatie |
|---|---|
| Vermogensbereik | 1KW-30KW |
| Werkspanning | ≤1200V |
| Weerstandsbereik | 0,01 Ω --- 1 KΩ |
| Weerstandstolerantie | ±3/±5/±10 |
| Beschermingsgraad | IP20/IP23 |
| Temperatuurcoëfficiënt | ≤300 ppm/℃ |
| Vlamvertragende kwaliteit | UL 94V-2 |
| Standaardnaleving | GB-5792 |
De apparatuur biedt gecontroleerde belastingsomstandigheden voor het verifiëren van het nominale uitgangsvermogen van de UPS, de reactie op overbelasting, de spanningsstabiliteit en de bedrijfsprestaties op lange termijn. Door verschillende belastingsniveaus toe te passen, kunnen ingenieurs het gedrag van de UPS evalueren onder omstandigheden die beter aansluiten bij de werkelijke bedrijfsvereisten.
Als kunstmatige elektrische belasting kan de apparatuur worden gebruikt om de generatorcapaciteit te verifiëren vóór inbedrijfstelling of tijdens gepland onderhoud. Typische toepassingen zijn onder meer het testen van dieselgeneratoren, de inspectie van back-upstroomsystemen en fabrieksacceptatietests, waardoor de uitgangsprestaties onder gedefinieerde belastingsomstandigheden kunnen worden bevestigd.
Dankzij de gecontroleerde ohmse belasting kunnen ingenieurs het uitgangsstroomvermogen, de thermische prestaties, beveiligingsfuncties en de bedrijfsbetrouwbaarheid op lange termijn van omvormers en voedingen evalueren. Verstelbare belastingsomstandigheden ondersteunen ook het testen in verschillende stadia van de werking van de apparatuur.
Het systeem biedt gecontroleerde ontladingsbelastingen voor batterijsystemen, PCS-apparatuur en energiebeheersystemen, waardoor ingenieurs de ontladingsprestaties en bedrijfsstabiliteit onder gespecificeerde elektrische omstandigheden kunnen beoordelen.
De interne circuits zijn verdeeld in meerdere onafhankelijke belastingsgroepen, waardoor het vermogen geleidelijk kan worden aangepast aan het vereiste testprofiel. Deze configuratie ondersteunt flexibele belastingscombinaties, herhaalbare testomstandigheden en eenvoudigere foutisolatie wanneer afzonderlijke secties moeten worden geïnspecteerd.
Het systeem kan verschillende belastingsomstandigheden reproduceren, van lichte belasting tot volledige belasting en overbelastingstests op korte termijn, waardoor ingenieurs de prestaties van de apparatuur over een breder werkingsbereik kunnen evalueren.
| Testconditie | Doel |
|---|---|
| Lichte belasting | Controleer werking met laag energieverbruik |
| Halve lading | Controleer de prestaties bij gemiddelde belasting |
| Volle belasting | Bevestig de nominale capaciteit |
| Overbelasting | Evalueer het beschermingsvermogen |
De geïntegreerde terminalstructuur kan worden geconfigureerd voor zowel AC- als DC-testtoepassingen, waardoor meer flexibiliteit wordt geboden bij het testen van verschillende soorten stroomapparatuur. Met een maximale werkspanning van 1200 V kan het systeem voldoen aan een reeks industriële stroomtestvereisten zonder dat er wijzigingen aan de basisweerstandsstructuur nodig zijn.
Selecteer vóór de installatie het juiste vermogen, de weerstandswaarde en de beschermingsgraad op basis van het uitgangsvermogen van de geteste apparatuur, de vereiste testomstandigheden en de installatieomgeving. Een goede afstemming van de specificaties is essentieel voor een veilige energiedissipatie tijdens het testen.
Inspecteer vóór de installatie de behuizing, klemmenblokken en het koelsysteem om er zeker van te zijn dat de apparatuur intact en klaar voor gebruik is. Eventuele zichtbare schade of afwijkingen moeten worden verholpen voordat de elektrische aansluiting wordt uitgevoerd.
Installeer de apparatuur op een goed geventileerde locatie met voldoende ruimte voor warmteafvoer. De installatieruimte moet uit de buurt worden gehouden van brandbare materialen, beperkte luchtstroomomstandigheden en overmatige vochtigheid die de veilige werking kunnen beïnvloeden.
Gebruik de montagegaten op de behuizing om de unit veilig op de vloer of op het aangewezen testplatform te installeren. De montagestructuur moet geschikt zijn voor het gewicht van de apparatuur en de bedrijfsomstandigheden.
Sluit de uitgangsklemmen van de geteste apparatuur aan op de belastingingangsklemmen volgens het meegeleverde bedradingsschema. Voor DC-toepassingen moet de polariteit worden bevestigd, terwijl alle terminalverbindingen goed moeten worden vastgedraaid en moeten worden aangesloten met kabels die geschikt zijn voor de verwachte stroom.
Nadat u de volledige elektrische verbinding heeft gecontroleerd, begint u met testen op een laag belastingsniveau en verhoogt u geleidelijk de actieve belastingssecties volgens de testprocedure. Houd tijdens bedrijf de weerstandstemperatuur en andere relevante bedrijfsomstandigheden in de gaten om ervoor te zorgen dat de apparatuur binnen het gespecificeerde bereik blijft.
De Dufew Load Resistor Box is ontworpen voor langdurige elektrische tests en ondergaat vóór levering een elektrische en mechanische prestatieverificatie. Het testen richt zich op weerstandskarakteristieken, elektrische veiligheid, mechanische integriteit en stabiele werking onder verschillende belastingsomstandigheden, waardoor betrouwbare prestaties in industriële testomgevingen worden gegarandeerd.
| Elektrische kenmerken | Testomstandigheden | Prestatie |
|---|---|---|
| Diëlektrische sterkte | 2500VAC/50Hz/60S | Lekstroom ≤10mA |
| Isolatieweerstand | 1000VDC | Isolatieweerstand ≥100MΩ |
| Overbelasting van korte duur | 10 keer nominaal vermogen 5S | Geen zichtbare schade |
| Lange levensduur van de belasting | Cyclische werking (ontlading 10S, interval 90S) | Meer dan 9000 uur |
| Stabiele vochtige hitte | 40℃±2/90%-95%RH/100h | △R≤±（1%R+0,05Ω） |
| Snelle temperatuurverandering | -55℃, 55℃, 155℃ elk gedurende 15 minuten, 5 cycli | △R≤±（2%R+0,05Ω） |
| Hittebestendigheid | 350℃/2u | Geen duidelijke verkleuringen of beschadigingen |
| Temperatuurcoëfficiënt | Vergelijking tussen weerstand onder nominale belasting en statische weerstand | Minder dan 300 ppm/℃ |
| Vlamvertraging | 10 keer het nominale vermogen gedurende 5 minuten | Rode gloed maar geen vlam |
De behuizingsstructuur is ontworpen om bestand te zijn tegen transport, installatie en industriële werkomgevingen. Mechanische tests zorgen ervoor dat het terminalsysteem en de behuizingsstructuur betrouwbaar blijven tijdens langdurig gebruik.
| Mechanische kenmerken | Testomstandigheden | Prestatie |
|---|---|---|
| Eindsterkte | 45N/30S | Geen losraken of zichtbare schade |
| Trillingsbestendigheid | 5-200 Hz, 1 g, 98 m/S² | Geen zichtbare structurele schade |
| Solderen Hittebestendigheid | Loodterminal ondergedompeld in 350 ± 5 ℃ soldeer voor 3S | △R≤±（1%R+0,05Ω） Geen zichtbare externe schade, duidelijke markering |
| Soldeerbaarheid | Terminal ondergedompeld in 235 ± 5 ℃ soldeer voor 5S | Soldeerdekking op het terminaloppervlak ≥95% |
Verschillende testvereisten vereisen verschillende belastingsomstandigheden. De interne weerstandsgroepen kunnen worden geconfigureerd in meerdere onafhankelijke secties, waardoor gebruikers de toegepaste belasting kunnen aanpassen aan de daadwerkelijke testprocedures.
Typische configuraties zijn onder meer:
| Laadmodus | Doel van het testen |
|---|---|
| Lage belasting | Controleer de opstartprestaties en de werking met laag stroomverbruik |
| Middelmatige belasting | Evalueer de gedeeltelijke uitvoercapaciteit |
| Volle belasting | Bevestig de nominale vermogensprestaties |
| Overbelasting Belasting | Controleer de beschermingsreactie en de systeemstabiliteit |
Dankzij dit sectionele ontwerp kunnen ingenieurs meerdere tests uitvoeren met één eenheid in plaats van verschillende belastingsapparaten met een vaste waarde voor te bereiden.
Voor productietests, laboratoriumverificatie en evaluatie van de betrouwbaarheid van apparatuur moet laadapparatuur vaak onder continue en veeleisende omstandigheden werken. De Dufew Load Resistor Box is ontworpen met stabiele weerstandsprestaties, een geoptimaliseerde warmtedissipatiestructuur, onafhankelijke weerstandsgroepering en optionele geforceerde luchtkoeling ter ondersteuning van langdurige tests met hoog vermogen.
Dit ontwerp maakt hem geschikt voor toepassingen zoals verouderingstests in de fabriek, verificatie van generatorprestaties, evaluatie van de UPS-betrouwbaarheid en testen van de voeding, waarbij consistente belastingsomstandigheden vereist zijn.
Suzhou Dufew Electrical Co., Ltd. past tijdens het hele productieproces gestructureerde kwaliteitscontroleprocedures toe, waaronder materiaalinspectie, assemblagecontrole en uiteindelijke prestatieverificatie. Elke fase wordt beheerd om elektrische betrouwbaarheid, mechanische stabiliteit en consistente productprestaties te garanderen.
Binnenkomende materialen worden vóór productie geïnspecteerd om de kwaliteit van weerstandselementen, metalen behuizingsmaterialen, terminalcomponenten en isolatiematerialen te verifiëren.
Tijdens de montage controleert Dufew de weerstandsgroepering, de betrouwbaarheid van de elektrische verbinding, de isolatieafstand en de mechanische bevestiging om ervoor te zorgen dat het eindproduct aan de technische vereisten voldoet.
Vóór levering ondergaat elke eenheid een uitgebreide verificatie, inclusief weerstandsmeting, isolatietests, diëlektrische sterktetests, structurele inspectie en functionele prestatiecontroles.
Suzhou Dufew Electrical Co., Ltd. is gespecialiseerd in vermogenselektronicacomponenten, waaronder weerstanden, remsystemen, reactoren, transformatoren en vermogensfilters. Door ervaring in industriële automatisering, energiesystemen en elektrische apparatuurtoepassingen begrijpt Dufew de praktische vereisten van betrouwbare testomgevingen.
Verschillende testprojecten vereisen verschillende elektrische en mechanische configuraties. Dufew biedt op maat gemaakte oplossingen op basis van nominaal vermogen, weerstandswaarde, spanningsniveau, belastingsstappen, koelvereisten, behuizingsstructuur en installatieomstandigheden, waardoor klanten geschikte testprestaties voor specifieke apparatuur kunnen bereiken.
Dufew ondersteunt fabrikanten van apparatuur, systeemintegrators, elektriciteitsdistributeurs en industriële gebruikers met technische assistentie, productie op maat en gestandaardiseerde productieprocessen. Deze mogelijkheden zorgen voor een stabiele levering en betrouwbare elektrische oplossingen voor wereldwijde industriële toepassingen.
Een belastingtestsysteem vereist niet alleen voldoende vermogenscapaciteit, maar ook nauwkeurige belastingsimulatie, stabiele werking op lange termijn en gemakkelijke bediening. Vergeleken met vaste enkele weerstanden of conventionele remweerstandoplossingen biedt Dufew Load Resistor Box flexibelere testfuncties voor de verificatie van stroomapparatuur.
| Vergelijkingsdimensie | Belastingsweerstandskast | Traditionele enkele weerstand / remweerstandskast |
|---|---|---|
| Hoofdtoepassingsdoel | Ontworpen voor het testen van stroomapparatuur, verouderingstests en prestatieverificatie van UPS, generatoren, omvormers en voedingen. | Hoofdzakelijk ontworpen voor energieverbruik tijdens motorremmen of toepassingen met vaste weerstand. |
| Mogelijkheid tot belastingaanpassing | Meerdere onafhankelijke weerstandssecties maken stapsgewijze belastingschakeling mogelijk om verschillende bedrijfsomstandigheden te simuleren. | Biedt doorgaans vaste weerstandswaarden met beperkte of geen instelbare belastingsmogelijkheden. |
| Flexibiliteit testen | Ondersteunt simulatie van lichte belasting, halve belasting, volledige belasting en overbelasting voor uitgebreide apparatuurevaluatie. | Wordt voornamelijk gebruikt voor een enkele bedrijfsomstandigheden en kan verschillende testscenario's niet effectief simuleren. |
| AC/DC-compatibiliteit | Ontworpen met uniforme terminalaansluiting, waardoor zowel wisselstroom- als gelijkstroomapparatuur kan worden getest volgens de configuratievereisten. | Veel oplossingen zijn ontworpen voor specifieke DC-bus- of remtoepassingen en hebben een beperkte veelzijdigheid. |
| Continu laden | Geoptimaliseerde behuizingsstructuur en thermisch ontwerp ondersteunen langdurige belastingtests en veroudering. | Veel remweerstandproducten zijn gericht op energieabsorptie op korte termijn en kunnen tijdens continue belasting een hogere temperatuurstijging ervaren. |
| Onderhoudsgemak | Onafhankelijke belastingscircuits vereenvoudigen inspectie en probleemoplossing. Bij onderhoud kunnen afzonderlijke secties afzonderlijk worden gecontroleerd. | Vaste interne structuren maken het oplossen van problemen en vervanging ingewikkelder. |
Belastingtestapparatuur wordt voornamelijk gebruikt om elektrische belastingen te simuleren en de prestaties van energiesystemen te verifiëren, inclusief uitgangscapaciteit, stabiliteit en overbelastingsreactie van generatoren, UPS-systemen, omvormers en voedingen. Remweerstandsoplossingen worden voornamelijk toegepast in motoraandrijfsystemen om regeneratieve energie tijdens het vertragen te absorberen en overspanning van de DC-bus te voorkomen.
Het systeem maakt gebruik van sectionele belastingsregeling, waarbij interne weerstandsgroepen zijn verdeeld in onafhankelijke circuits. Door verschillende secties te schakelen, kunnen gebruikers verschillende bedrijfsomstandigheden simuleren, waaronder lichte belasting, deellast, nominale belasting en overbelasting. Deze configuratie verbetert de testflexibiliteit en herhaalbaarheid.
De koelmethode wordt geselecteerd op basis van het stroomvermogen, de bedrijfsduur, de installatieomgeving en de vereisten voor warmteafvoer. Standaardconfiguraties maken gebruik van natuurlijke luchtstroom, terwijl geforceerde luchtkoeling kan worden toegevoegd voor toepassingen die een hoger vermogen of langere continue werking vereisen.
Ja. Dufew Electric kan weerstandswaarden, nominaal vermogen, spanningsniveaus, belastingsstappen, koelmethoden, behuizingsstructuren en terminalconfiguraties aanpassen aan specifieke testvereisten.
Het is geschikt voor prestatieverificatie, onderhoudstests, verouderingstests en laboratoriumevaluatie van generatoren, UPS-systemen, omvormers, gelijkstroomvoedingen, laders, conversieapparatuur voor energieopslag en andere industriële energiesystemen.
Ja. Dufew Electric biedt technische ondersteuning op basis van de apparatuurspecificaties en testvereisten van de klant, en helpt bij het ontwerpen van geschikte configuraties voor verschillende vermogenscapaciteiten, elektrische omstandigheden en installatieomgevingen.
