We bieden een uitgebreid portfolio inclusief weerstanden, remeenheden, reactoren, vermogensfilters en transformatoren, met volledige aanpassingsmogelijkheden om aan uiteenlopende toepassingsvereisten te voldoen.
Aandrijvingen met variabele frequentie zorgen voor een efficiënte motorsnelheidsregeling en energiebeheer, maar hun hoogfrequente schakelwerking kan harmonische stromen, spanningsschommelingen en extra elektrische spanning op aangesloten apparatuur introduceren.

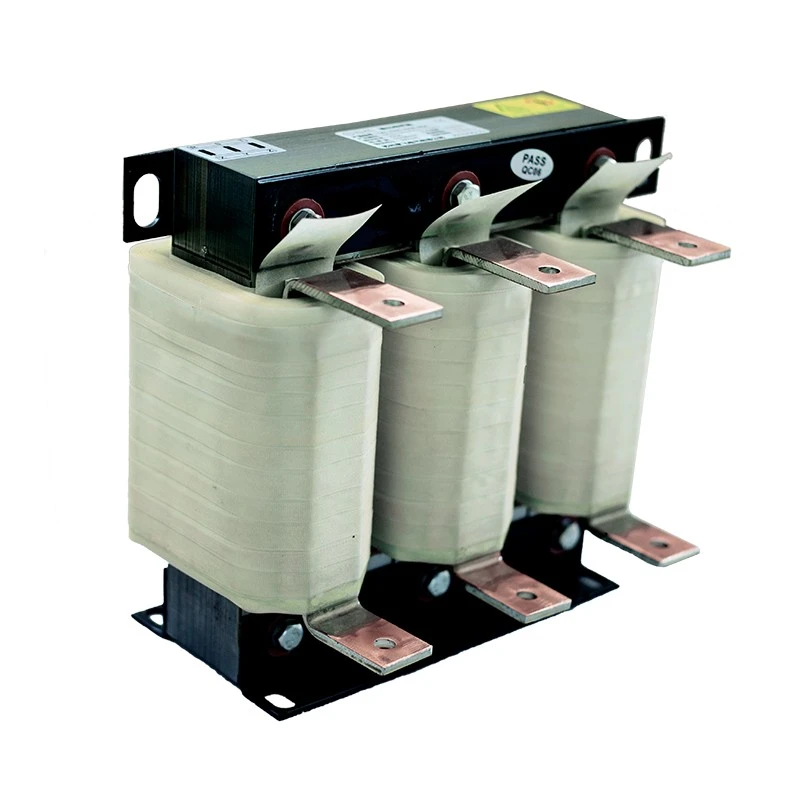

Dufew Electric Variable Frequency Drive Reactor verbetert de prestaties van het VFD-systeem door een geschikte impedantie aan het circuit toe te voegen. Afhankelijk van de installatiepositie en systeemvereisten biedt het verschillende beveiligingsfuncties voor zowel de voedingszijde als de motorbelastingszijde.
De selectie hangt af van het feit of het belangrijkste elektrische probleem zich voordoet aan de voedingszijde of aan de zijde van de motorbelasting.
Wanneer de reactor aan de ingangszijde van een VFD wordt geïnstalleerd, helpt hij de stroomkwaliteit te verbeteren, de harmonische invloed te verminderen en de tijdelijke stroomimpact te beperken.
Wanneer het aan de uitgangszijde van een VFD wordt geïnstalleerd, helpt het de elektrische omstandigheden aan de motorzijde te optimaliseren, schakelgerelateerde stress te verminderen en de betrouwbaarheid van het aandrijfsysteem te verbeteren.
Vervaardigd met koudgewalste siliciumstalen kernen met laag verlies, isolatiematerialen van klasse F, vacuümimpregnatietechnologie en geoptimaliseerde wikkelingsstructuren, bieden Dufew-reactoren stabiele inductieprestaties, betrouwbare thermische eigenschappen en industriële duurzaamheid op lange termijn.
Verschillende industriële omgevingen vereisen verschillende reactorconfiguraties. Dufew biedt op toepassingen gebaseerde oplossingen op basis van de werkelijke bedrijfsomstandigheden, systeemstructuur en elektrische vereisten, waardoor de prestaties aan zowel de vermogenszijde als de motorzijde worden verbeterd.
De configuratie aan de ingangszijde wordt geïnstalleerd tussen de voeding en de VFD-ingangsterminals en wordt voornamelijk gebruikt om de elektrische omgeving van het aandrijfsysteem te verbeteren. Het helpt de impact van harmonische stroom en ingangsstootstroom te verminderen, terwijl de stabiliteit van de stroomvoorziening wordt verbeterd en interferentie wordt beperkt die van invloed kan zijn op PLC's, sensoren en andere besturingsapparatuur.
Deze configuratie is geschikt voor industriële faciliteiten met meerdere VFD-systemen, apparatuur die onder onstabiele stroomomstandigheden werkt en toepassingen waarbij een verbeterde stroomkwaliteit vereist is.
De configuratie aan de uitgangszijde, geïnstalleerd tussen de VFD-uitgangsklemmen en de motor, richt zich op het verbeteren van de bedrijfsomstandigheden aan de motorzijde. Het helpt de PWM-schakelstress te verminderen, de kwaliteit van de uitgangsgolfvorm te verbeteren en elektrische storingen te beperken, waardoor een stabielere en betrouwbaardere motorwerking wordt ondersteund.
Typische toepassingen zijn onder meer motorverbindingen over lange afstanden, zware machines en apparatuur waarbij een verbeterde motorbetrouwbaarheid belangrijk is.
Voor toepassingen die worden beïnvloed door onstabiele stroomomstandigheden of harmonische interferentie, helpen de reactoren de harmonische stroomimpact te verminderen, de stabiliteit van de stroomvoorziening te verbeteren en transiënte stroomveranderingen te beperken. Ze kunnen ook elektrische interferentie die invloed heeft op gevoelige apparatuur verminderen, waardoor ze geschikt zijn voor industriële systemen met meerdere aandrijvingen of strenge eisen aan de stroomkwaliteit.
Aan de motorzijde helpt de reactor de elektrische spanning veroorzaakt door hoogfrequente schakeling te verminderen en de omstandigheden van het uitgangscircuit te verbeteren. Dit ondersteunt een betrouwbare werking van de motor en kan abnormale onderbrekingen tijdens veeleisende bedrijfsomstandigheden helpen verminderen.
Dufew-reactoren maken gebruik van koudgewalste siliciumstalen kernen met laag verlies, geoptimaliseerde magnetische circuitontwerpen en precisiewikkeltechnologie om stabiele inductiekarakteristieken te behouden tijdens continu bedrijf. De resulterende structuur helpt het magnetische verlies en de temperatuurstijging te verminderen en ondersteunt tegelijkertijd betrouwbare prestaties op de lange termijn.
Het isolatiesysteem combineert klasse F-isolatiematerialen met vacuümimpregnatie en uithardingsprocessen bij hoge temperaturen. Deze constructie verbetert de vochtbestendigheid, mechanische sterkte en thermische duurzaamheid, waardoor de reactor betrouwbare prestaties en een langere levensduur in industriële omgevingen behoudt.
Dufew ondersteunt op maat gemaakte reactoroplossingen op basis van nominale spanning, nominale stroom, vereisten voor spanningsval, installatiestructuur, wikkelmateriaal en beschermingsvereisten. De configuratie kan worden aangepast aan verschillende elektrische parameters en kastindelingen.
Beschikbare opties zijn onder meer koperen of aluminium wikkelingen, verticale of horizontale installatie en verschillende beschermingsstructuren zoals IP00 open ontwerpen en IP20 beschermende behuizingen. Dankzij deze flexibiliteit kan de reactor worden geïntegreerd in een breed scala aan VFD- en industriële energiesystemen.
Dufew-reactoroplossingen worden veel gebruikt in:
| Sollicitatie | Belangrijkste vereiste |
|---|---|
| Aandrijfsystemen met variabele frequentie | Verbeter de elektrische stabiliteit en betrouwbaarheid |
| Apparatuur voor industriële automatisering | Verminder elektrische interferentie |
| Pompen en ventilatorsystemen | Ondersteuning van continue motorwerking |
| Kranen en hijsapparatuur | Verbeter de betrouwbaarheid onder dynamische belastingen |
| Liften | Verbeter de stabiliteit van het aandrijfsysteem |
| Spuitgietmachines | Verbeter de prestaties van de motorbesturing |
| Textielmachines | Zorg voor een stabiele werking |
| Industriële testapparatuur | Verbeter de elektrische consistentie |
De juiste reactorconfiguratie hangt af van de daadwerkelijke systeemvereisten.
| Toepassingsvoorwaarde | Aanbevolen oplossing |
|---|---|
| Slechte stroomkwaliteit of harmonische interferentie | Reactor aan de ingangszijde |
| Meerdere VFD's delen één stroombron | Reactor aan de ingangszijde |
| Vereiste motorbeveiliging | Reactor aan de uitgangszijde |
| Motoraansluiting over lange afstand | Reactor aan de uitgangszijde |
| Frequent accelereren en vertragen | Reactor aan de uitgangszijde |
| Volledige VFD-systeemoptimalisatie | Aangepaste reactoroplossing |
Dufew biedt technische ondersteuning om geschikte specificaties aan te bevelen op basis van spanning, stroom, installatiepositie en gebruiksomgeving.
Voor het selecteren van de juiste reactor moet rekening worden gehouden met de VFD-parameters, de feitelijke systeemomstandigheden en het vereiste beschermingsniveau. Door deze factoren af te stemmen op de elektrische en mechanische eigenschappen van de reactor, wordt een stabiele werking en een goede integratie in het aandrijfsysteem gegarandeerd.
De belangrijkste VFD-parameters zijn onder meer nominale spanning, nominale stroom, motorvermogen en bedrijfsfrequentie. Deze waarden bepalen de elektrische basisvereisten van de reactor en moeten worden afgestemd op de specificaties van het aandrijfsysteem.
De installatiepositie, staat van de voeding, afstand van de motoraansluiting, belastingskarakteristieken en gebruiksomgeving moeten ook worden geëvalueerd. Lange motorkabels, frequente veranderingen in de belasting of veeleisende industriële omgevingen kunnen bijvoorbeeld een andere reactorconfiguratie vereisen.
De vereiste beschermingsfunctie is een andere belangrijke overweging. Afhankelijk van de toepassing kan de reactor worden geselecteerd om de harmonische impact te verminderen, de stroomstabiliteit te verbeteren, bescherming aan de motorzijde te bieden, te voldoen aan specifieke vereisten voor spanningsval of om continue werking onder veeleisende belastingen te ondersteunen.
| Parameter | Specificatie |
|---|---|
| Producttype | Aandrijfreactor met variabele frequentie |
| Sollicitatie | VFD-toepassingen aan invoer-/uitvoerzijde |
| Nominale spanning | 220VAC / 380VAC / 690VAC / 1140VAC |
| Nominale stroom | 5A - 3800A |
| Fase | Eenfasig / driefasig |
| Frequentie | 50Hz / 60Hz / Aangepast tot 500Hz |
| Spanningsdaling | 0,5% / 1% / 2% / 4% |
| Wikkelmateriaal | Koper / Aluminium |
| Installatietype | Verticaal / Horizontaal |
| Koelmethode | Natuurlijke luchtkoeling |
| Overbelastingsvermogen | 1,5 keer de nominale stroom gedurende 60 seconden |
| Diëlektrische sterkte | 3000VAC / 50Hz / 5mA / 1Min |
| Isolatieweerstand | ≥100MΩ (1000VDC) |
| Beschermingsgraad | IP00 / IP20 |
| Isolatieklasse | Klasse F (155℃) |
| Vlamvertragende kwaliteit | UL94V-2 |
| Geluidsniveau | ≤65dB |
| Levensduur | ≥15 jaar |
| Normen | IEC289 / GB10229 / JB9644 |
Voorbeeld: CAL-4321-0250-EISA
| Code | Beschrijving |
|---|---|
| KAL | AC Reactor-serie |
| 4 | Spanningsniveau |
| 3 | Drie fasen |
| 2 | Reactortype |
| 1 | Spanningsdaling |
| 0250 | Nominale stroom |
| EI | Kernstructuur |
| Z/W | Installatiestructuur |
| airconditioning | Wikkelmateriaal |
Dufew Electric is gespecialiseerd in componenten voor vermogenselektronica, waaronder reactoren, weerstanden, remsystemen, transformatoren en elektrische oplossingen op maat. De productiemogelijkheden omvatten kernverwerking, wikkeling, isolatiebehandeling en verificatie van elektrische prestaties voor verschillende industriële toepassingen.
Het productieproces omvat de verwerking van de kern van siliciumstaal, het nauwkeurig opwikkelen van de spoel, vacuümimpregnatie, uitharding bij hoge temperaturen en het testen van elektrische prestaties. Deze processen helpen bij het handhaven van consistente producteigenschappen en betrouwbare prestaties tijdens continu gebruik.
Kwaliteitsinspectie omvat isolatieweerstand, weerstand tegen spanning, temperatuurstijging en verificatie van elektrische prestaties. Elke test biedt aanvullende verificatie van de betrouwbaarheid van de isolatie, de thermische prestaties en de algehele elektrische kwaliteit.
Dufew ondersteunt ontwerp op maat, OEM- en ODM-samenwerking en productie op basis van klanttekeningen en toepassingsvereisten. Technische documentatie en applicatie-engineeringdiensten zijn ook beschikbaar ter ondersteuning van productselectie, systeemintegratie en projectontwikkeling.
Dufew-producten worden vervaardigd volgens erkende industriële vereisten, waaronder:
- ISO 9001 kwaliteitsmanagementsysteem
- CE-conformiteit
- IEC289
- GB10229
-JB9644
Dufew biedt exportstandaard verpakkingsoplossingen op basis van productafmetingen, gewicht en transportvereisten.
Verpakking bevat:
- Schokbestendige bescherming
- Vochtbestendige verpakking
- Houten kisten exporteren
- Inspectiegegevens vóór verzending
Deze maatregelen zorgen voor veilig transport en betrouwbare installatieprestaties.
| Vergelijking | Aandrijfreactor met variabele frequentie | Conventionele AC-reactor |
|---|---|---|
| Toepassingsdoel | Ontworpen voor VFD-systemen met harmonische en PWM-karakteristieken | Algemene stroombegrenzende toepassingen |
| Frequentie-aanpassingsvermogen | Ondersteunt bedrijfsomstandigheden van 50 Hz-500 Hz | Hoofdzakelijk ontworpen voor standaardfrequentie |
| Motorbeveiliging | Vermindert PWM-spanningsbelasting en kabellaadstroom | Beperkte motorbeveiligingsmogelijkheden |
| Installatieflexibiliteit | Kan worden geconfigureerd voor invoer- of uitvoertoepassingen | Meestal ontworpen voor een vaste toepassing |
| Industriële compatibiliteit | Geschikt voor VFD-aangedreven machines | Geschikt voor algemene elektrische systemen |
Een reactor wordt aanbevolen wanneer het VFD-systeem harmonische interferentie, spanningsschommelingen, frequente overstroomalarmen, lange motorkabelafstanden of vereisten voor motorisolatiebescherming ondervindt.
Installatie aan de ingangszijde wordt voornamelijk geselecteerd vanwege de verbetering van de netvoedingskwaliteit en de reductie van harmonischen.
Installatie aan de uitgangszijde wordt voornamelijk geselecteerd om de elektrische omstandigheden aan de motorzijde te verbeteren en de betrouwbaarheid van de aandrijving te vergroten.
De selectie hangt af van de systeemomstandigheden, apparatuurvereisten en gebruiksomgeving.
Het kan harmonische interferentie, spanningsschommelingen, elektrische spanning en onstabiele werking veroorzaakt door veeleisende industriële bedrijfsomstandigheden helpen verminderen.
Ja. Dufew ondersteunt aangepaste spanning, stroom, spanningsval, wikkelmateriaal, installatiestructuur en elektrische parameters volgens projectvereisten.
Dufew Electric biedt op maat gemaakte AC-reactoroplossingen voor industriële aandrijfsystemen met professionele productiecapaciteit, technische ondersteuning en strikte kwaliteitscontrole.
Van het verbeteren van de stroomkwaliteit tot het optimaliseren van motoraandrijvingen, Dufew helpt klanten de betrouwbaarheid van apparatuur te verbeteren, elektrische stress te verminderen en een stabiele werking op de lange termijn te bereiken.
Neem contact op met Dufew Electric voor reactorontwerp op maat en OEM-samenwerking.
