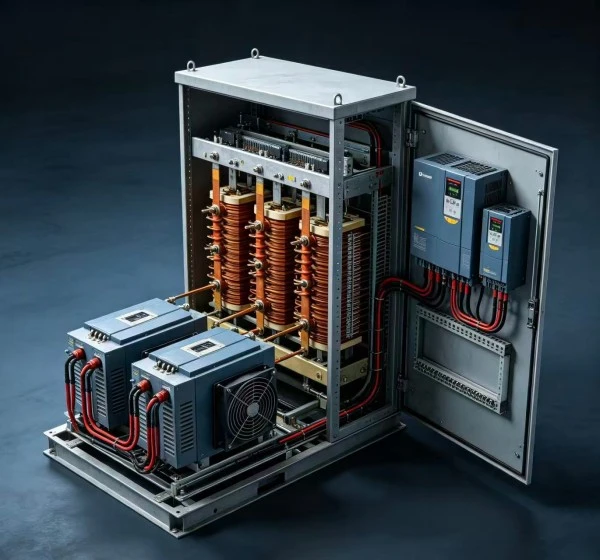

Dufew Electric Load Reactor wordt in serie geïnstalleerd tussen VFD-uitgangsterminals (U/V/W) en motorbelastingen om de stabiliteit aan de belastingzijde te verbeteren en een betrouwbare werking te behouden in motoraandrijfsystemen over lange afstanden.
Bij toepassingen met variabele frequentieaandrijvingen passeren hoogfrequente schakelsignalen, gegenereerd door voedingsapparaten van de inverter, de motorkabels. Wanneer de kabelafstand groter wordt, kan de gedistribueerde capaciteit extra laadstroom, stroomschommelingen en onstabiele systeemprestaties veroorzaken.
Door een geschikte impedantie aan het uitgangscircuit toe te voegen, helpt de reactor de invloed van kabelkarakteristieken te verminderen, stroomvariaties af te vlakken en de betrouwbaarheid van VFD-aangedreven motorsystemen te verbeteren.

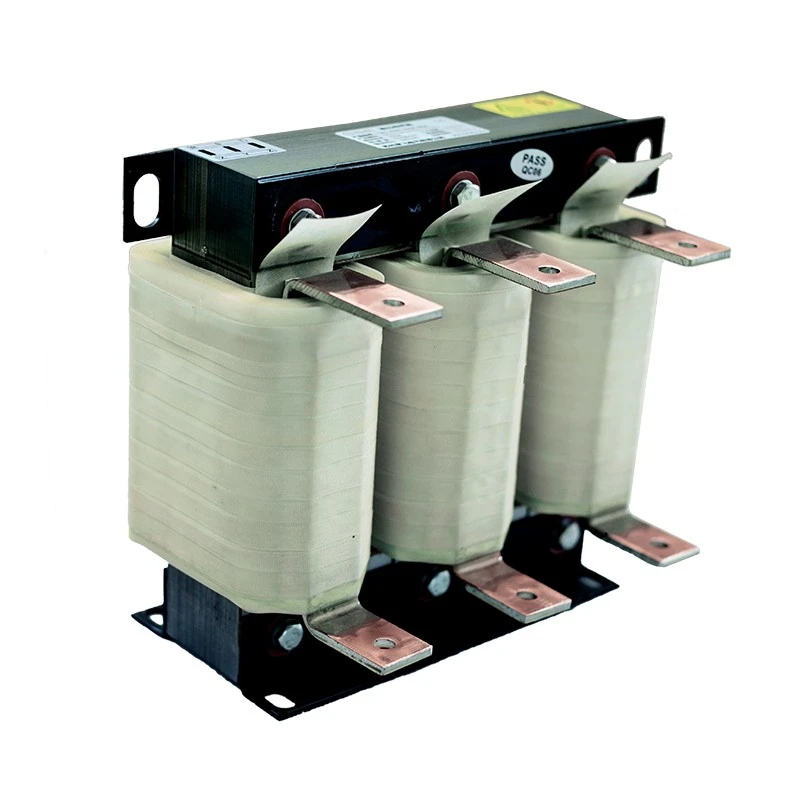

De Dufew Load Reactor is vervaardigd met koudgewalste siliciumstalen kernen met laag verlies, klasse F-isolatiematerialen, vacuümimpregnatietechnologie en geoptimaliseerde wikkelingsstructuren en biedt stabiele inductieprestaties, uitstekende thermische betrouwbaarheid en een lange levensduur onder veeleisende industriële omstandigheden. Modellen met hoge stroomsterkte kunnen compacte foliewikkelstructuren gebruiken om de warmteafvoer te verbeteren en de temperatuurstijging te verminderen.
Motorinstallaties over lange afstanden en variabele industriële belastingen kunnen elektrische uitdagingen veroorzaken, waaronder:
- Verhoogde kabelgedistribueerde capaciteitseffecten
- Overmatige capacitieve laadstroom
- Stroomschommelingen tijdens bedrijf
- Overstroombeveiliging van de omvormer schakelt uit
- Verminderde stabiliteit van de motoraandrijving
- Elektromagnetische interferentie in besturingssystemen
Een goed geselecteerde Load Reactor helpt bij het optimaliseren van de elektrische eigenschappen aan de belastingzijde, het verbeteren van de systeemstabiliteit en het verminderen van onverwachte downtime in industriële toepassingen.
Wanneer motoren ver van VFD-kasten worden geïnstalleerd, kunnen de kabeleigenschappen de elektrische prestaties beïnvloeden en de spanning op het aandrijfsysteem vergroten. Dufew Load Reactor helpt het effect van gedistribueerde kabelcapaciteit te verminderen en de capacitieve laadstroom te beperken, waardoor een stabielere transmissie over lange afstanden en een betrouwbare werking van op afstand geïnstalleerde motoren worden ondersteund.
Industriële apparatuur werkt vaak met variabele belastingen en frequente versnelling of vertraging. Het geoptimaliseerde reactorontwerp helpt stroomfluctuaties af te vlakken en een consistentere werking van de motor te behouden, waardoor abnormale bedrijfsomstandigheden worden verminderd en stabiele prestaties onder dynamische belastingen worden ondersteund.
Hoogfrequente storingen die tijdens de werking van de VFD worden gegenereerd, kunnen zowel motoren als nabijgelegen besturings- en automatiseringsapparatuur beïnvloeden. Het filtereffect aan de belastingzijde helpt de hoogfrequente harmonische componenten en elektromagnetische interferentie te verminderen, terwijl het ook bijdraagt aan minder motorgeluid en trillingen.
Het maakt gebruik van een koudgewalste kern van siliciumstaal met laag verlies, een klasse F-isolatiesysteem, vacuümimpregnatie en uitharding bij hoge temperaturen. Afhankelijk van de toepassingsvereisten zijn koper- of aluminiumwikkelingsopties beschikbaar. Deze combinatie zorgt voor stabiele inductie, gecontroleerde trillingen en betrouwbare thermische prestaties voor langdurig industrieel gebruik.
De driefasige symmetrische kernstructuur zorgt voor gebalanceerde magnetische prestaties en stabiele inductiekarakteristieken, terwijl het magnetische verlies wordt verminderd. Deze geoptimaliseerde opstelling ondersteunt consistente elektrische prestaties en een betrouwbare werking tijdens continu gebruik.

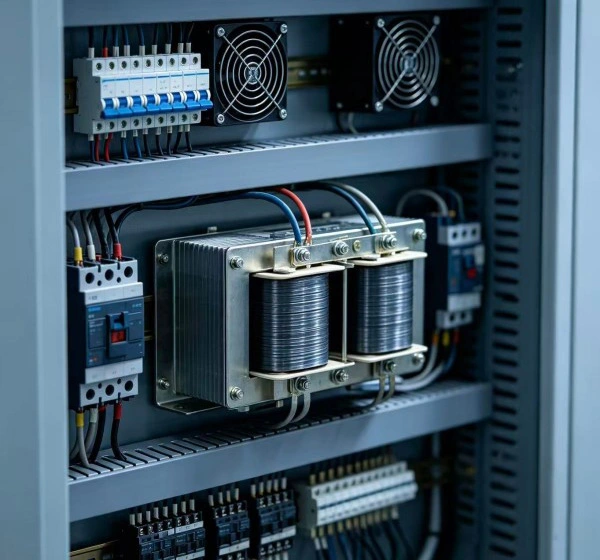

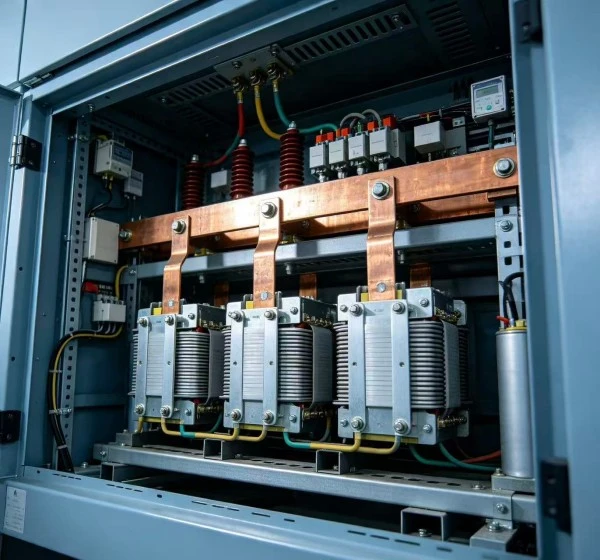

Er zijn verschillende installatieconfiguraties beschikbaar voor verschillende kast- en apparatuurindelingen, waaronder IP00 open structuren, IP20 beschermende behuizingen, verticale installatie en horizontale installatie. Aangepaste afmetingen kunnen ook worden geleverd op basis van de beschikbare kastruimte, apparatuurstructuur en specifieke projectvereisten.
Dufew Load Reactor-oplossingen worden veel gebruikt in:
| Toepassingsgebied | Klantvereiste |
|---|---|
| Motoraandrijfsystemen voor lange afstanden | Verminder kabeleffecten en verbeter de transmissiestabiliteit |
| Industriële testapparatuur | Verbeter de uitgangsstroomstabiliteit en meetbetrouwbaarheid |
| Havenkranen en hijsapparatuur | Zorg voor een betrouwbare werking bij frequente belastingsveranderingen |
| Aandrijfsystemen voor liften | Verbeter de rijstabiliteit tijdens het accelereren en vertragen |
| Pompen en ventilatorsystemen | Verbeter de continue operationele prestaties |
| Walserijen en mijnbouwapparatuur | Ondersteuning van zware industriële toepassingen |
| Servo-aandrijfsystemen | Verbeter de elektrische stabiliteit in automatiseringsapparatuur |
| Toepassingsvoorwaarde | Aanbeveling |
|---|---|
| De motorkabelafstand bedraagt meer dan 50 meter | Aanbevolen |
| De door de kabel verdeelde capaciteit beïnvloedt de werking | Aanbevolen |
| Overstroomfouten in de omvormer komen regelmatig voor | Aanbevolen |
| De motorbelasting verandert regelmatig | Aanbevolen |
| Hoogfrequente interferentie heeft invloed op apparatuur | Aanbevolen |
| Continu zwaar gebruik is vereist | Aanbevolen |
Bij een juiste selectie moet rekening worden gehouden met de VFD-parameters, kabelomstandigheden en motorbelastingsvereisten. Deze factoren helpen bij het bepalen van de juiste elektrische specificaties en reactorconfiguratie.
Houd rekening met de nominale spanning, uitgangsstroom, motorvermogen en bedrijfsfrequentie. Deze parameters moeten overeenkomen met de VFD en het motorsysteem om een stabiele werking te garanderen.
Kabellengte en -type zijn belangrijk, vooral voor motoren die ver van de VFD zijn geïnstalleerd. Bij het selecteren van de reactor moet ook rekening worden gehouden met de installatieomgeving en de gedistribueerde capaciteit.
Bedrijfsomstandigheden, belastingvariatie, vereisten voor continu gebruik en het vereiste beschermingsniveau moeten worden geëvalueerd. Frequente acceleratie, vertraging of variabele belastingen vereisen mogelijk een robuustere configuratie.
Dufew levert reactorontwerpen op maat op basis van toepassingsomstandigheden, installatievereisten, elektrische parameters en klantspecificaties.
Voorbeeld: CAL-4321-0250-EISA
| Code | Beschrijving |
|---|---|
| KAL | AC Reactor-serie |
| 4 | Spanningsniveau (2=220V, 4=380V, 6=690V) |
| 3 | Drie fasen |
| 2 | Type reactor laden |
| 1 | Spanningsdaling (1%=1%, 2%=2%) |
| 0250 | Nominale stroom (250A) |
| EI | Kernstructuur |
| Z/W | Installatiestructuur (verticaal/horizontaal) |
| airconditioning | Wikkelmateriaal (aluminium/koper) |
| Parameter | Specificatie |
|---|---|
| Producttype | VFD-belastingsreactor |
| Installatiepositie | Tussen VFD-uitgang en motor |
| Nominale spanning | 220VAC / 380VAC / 690VAC / 1140VAC |
| Nominale stroom | 5A--3800A |
| Frequentie | 50Hz / 60Hz / Aangepast tot 500Hz |
| Spanningsdaling | 0,5% / 1% / 2% / 4% |
| Overbelastingscapaciteit | 1,5 keer de nominale stroom gedurende 60 seconden |
| Diëlektrische sterkte | 3000VAC / 50Hz / 5mA / 1Min |
| Isolatieweerstand | ≥100MΩ (1000VDC) |
| Beschermingsklasse | IP00 / IP20 |
| Temperatuur klasse | T40 |
| Isolatieklasse | Klasse F (155℃) |
| Vlamvertragende kwaliteit | UL94V-2 |
| Geluidsniveau | ≤65dB |
| Levensduur | ≥15 jaar |
| Productienormen | IEC289 / GB10229 / JB9644 |
Dufew Electric is gespecialiseerd in reactoren, weerstanden, remsystemen, transformatoren en op maat gemaakte vermogenselektronica-oplossingen. Het productieproces omvat de verwerking van siliciumstaalkernen, precisiewikkeling, vacuümimpregnatie, uitharding bij hoge temperaturen en testen van elektrische prestaties.

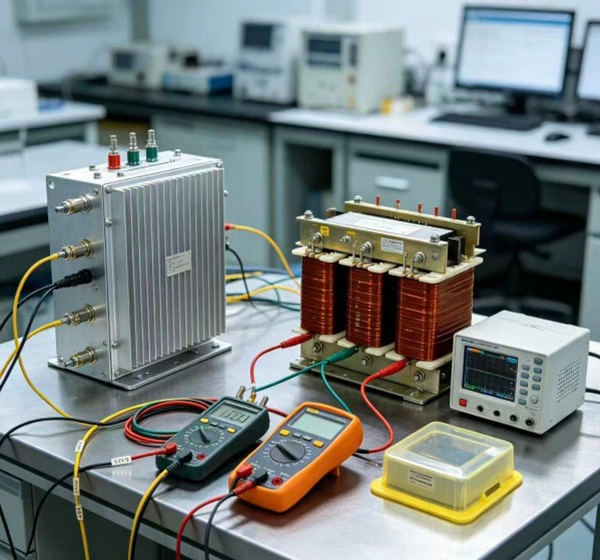

Kwaliteitscontrole omvat isolatieweerstand, weerstand tegen spanning, temperatuurstijging en verificatie van elektrische prestaties om betrouwbare productprestaties te garanderen.
Dufew ondersteunt elektrisch ontwerp op maat, OEM-productie, technische documentatie en applicatie-engineering voor verschillende industriële vereisten.
Dufew-producten worden vervaardigd volgens erkende industriële vereisten, waaronder:
- ISO 9001 kwaliteitsmanagementsysteem
- CE-conformiteit
- IEC289
- GB10229
-JB9644

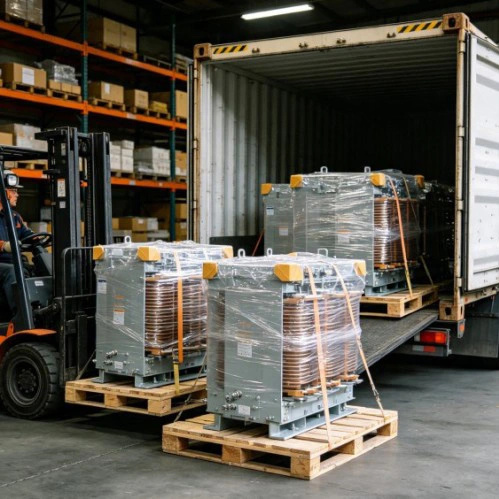

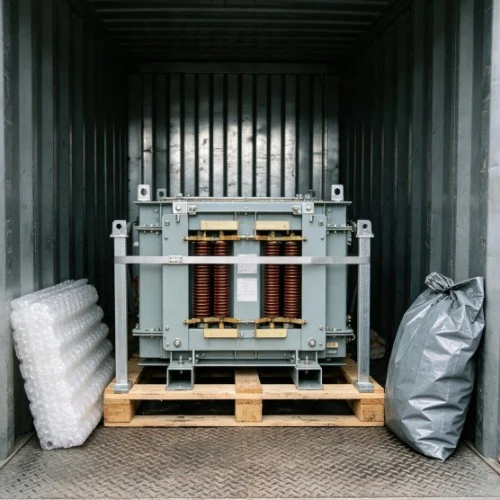

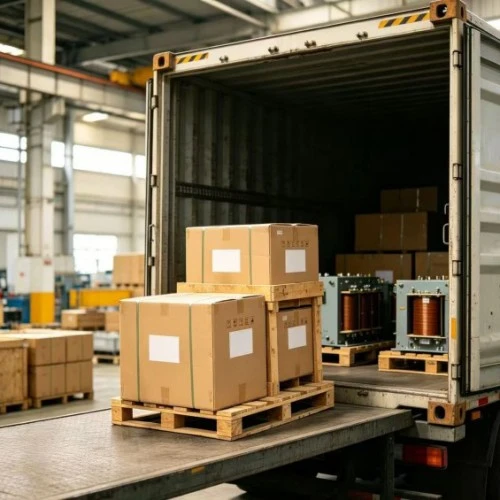

Dufew biedt professionele exportverpakkingsoplossingen op basis van productafmetingen, gewicht en transportvereisten.
Verpakking bevat:
- Schokbestendige bescherming
- Vochtbescherming voor zeetransport
-Export-standaard houten kisten
- Inspectiegegevens vóór verzending
Deze maatregelen zorgen voor een veilige levering en een betrouwbare werking na installatie.
| Vergelijking | Reactor laden | Uitgangsreactor |
|---|---|---|
| Hoofddoel | Verbeter de stabiliteit aan de lastzijde en verminder kabeleffecten | Verminder PWM-spanningsbelasting op motorisolatie |
| Belangrijkste zorg | Kabelcapaciteit, stroomschommelingen, systeemstabiliteit | dv/dt-stress en spanningspieken |
| Typische toepassing | Lange kabelsystemen, wisselende belastingen, zwaar materieel | Motorbescherming en golfvormverbetering |
| Installatiepositie | VFD-uitgangszijde | VFD-uitgangszijde |
| Selectiefactoren | Kabellengte, belastingskarakteristieken, systeemstabiliteit | Motorisolatie, schakelspanning, spanningsstijging |
Het wordt vaak gebruikt wanneer de afstanden tussen motorkabels lang zijn, de kabelkarakteristieken de systeemprestaties beïnvloeden, er beveiligingsuitschakelingen van de omvormer optreden of een verbeterde elektrische stabiliteit vereist is bij wisselende belastingen.
Beide zijn geïnstalleerd aan de VFD-uitgangszijde, maar ze dienen verschillende toepassingsdoeleinden. Dit product verbetert vooral de systeemstabiliteit onder lange kabelomstandigheden, veranderende belastingen en veeleisende industriële omgevingen, terwijl een Output Reactor zich meer richt op het verminderen van PWM-spanningsstress en het beschermen van motorisolatie. De uiteindelijke selectie hangt af van de kabellengte, motorkarakteristieken en bedrijfsomstandigheden.
Ja. Door hoogfrequente storingen te verminderen en de stroomstabiliteit te verbeteren, kan het elektromagnetische ruis en trillingen tijdens de werking van de motor helpen verminderen.
Ja. Dufew biedt op maat gemaakte oplossingen voor spanning, stroom, spanningsval, wikkelmateriaal, installatiestructuur en beschermingsvereisten volgens specifieke industriële toepassingen.
Dufew Electric biedt betrouwbare oplossingen voor industriële VFD-toepassingen, ondersteund door professionele productiemogelijkheden, op maat gemaakte technische diensten en strikte kwaliteitscontrole. Van motorsystemen voor lange afstanden tot zware industriële apparatuur: de oplossingen zijn ontworpen om de systeemstabiliteit te verbeteren en een betrouwbare werking te ondersteunen.
Neem contact op met Dufew Electric voor reactorontwerp op maat en OEM-samenwerking.
