We bieden een uitgebreid portfolio inclusief weerstanden, remeenheden, reactoren, vermogensfilters en transformatoren, met volledige aanpassingsmogelijkheden om aan uiteenlopende toepassingsvereisten te voldoen.
Industriële frequentieregelaars (VFD's) zijn zeer gevoelig voor problemen met de netvoedingskwaliteit, waaronder spanningsschommelingen, elektrische spanningspieken en harmonische interferentie gegenereerd door gelijkrichtercircuits. Wanneer meerdere aandrijvingen op hetzelfde voedingssysteem werken, kunnen overmatige harmonische stromen en transiënte storingen leiden tot omvormerfouten, schade aan de DC-buscondensator, abnormale alarmen of onverwachte systeemuitschakelingen.

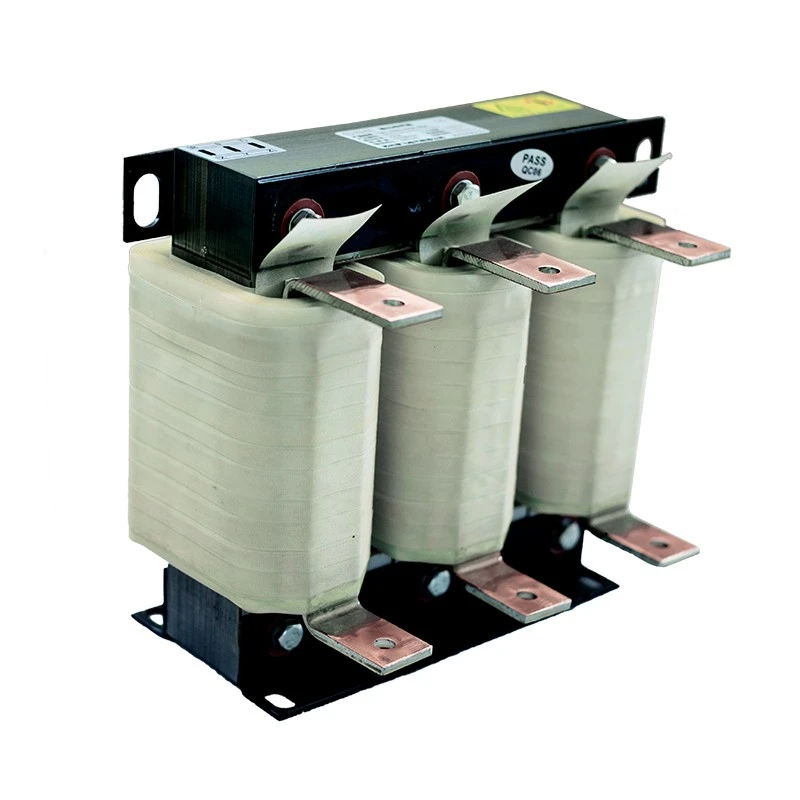

Dufew Electric Input Line Reactor-oplossingen worden in serie geïnstalleerd tussen de AC-stroombron en de VFD-ingangszijde. Door gecontroleerde impedantie aan het stroomcircuit toe te voegen, beperkt de reactor de harmonische stroom, vermindert de inschakelstroom bij het opstarten, verbetert de spanningsstabiliteit en verlengt de levensduur van de componenten van de omvormer.
De reactor maakt gebruik van koudgewalste siliciumstalen kernen met laag verlies, isolatiematerialen voor hoge temperaturen en geoptimaliseerde wikkelingsstructuren om een betrouwbare werking onder continue industriële omstandigheden te garanderen. Voor toepassingen met hoge stroomsterkte is foliewikkeltechnologie beschikbaar om een compact ontwerp, verbeterde warmteafvoer en stabiele elektrische prestaties te bereiken.
Veel VFD-storingen worden veroorzaakt door een slechte stroomkwaliteit en niet door defecten aan de omvormer. Het installeren van een Input Line Reactor helpt aandrijfsystemen te beschermen tegen elektrische storingen en verbetert de algehele betrouwbaarheid van de apparatuur.
Veelvoorkomende problemen die zijn opgelost, zijn onder meer:
- Hoge ingangsstroomstoot tijdens het opstarten van de VFD
- Harmonische vervuiling veroorzaakt door diode-gelijkrichting
- Driefasige spanningsonbalans
- Frequente alarmen over overspanning van de omvormer
- DC-buscondensator en gelijkrichterbrug beschadigd
- Interferentie tussen meerdere VFD-systemen
Dufew Input Line Reactor vermindert de harmonische stroom die wordt gegenereerd door VFD-gelijkrichtercircuits en helpt de harmonische feedback in het industriële elektriciteitsnetwerk te minimaliseren.
Het verbetert de stroomkwaliteit door de golfvormvervorming te verminderen, de compatibiliteit van meerdere VFD-systemen te verbeteren en een betere bescherming te bieden voor vermogensfactorcorrectiecondensatoren en gevoelige regelapparatuur.
Tijdens het opstarten van de VFD, acceleratie of plotselinge veranderingen in de belasting kunnen elektrische spanningspieken en stroomschommelingen de systeemstabiliteit beïnvloeden.
De reactor helpt de inschakelstroom bij het opstarten te verminderen, de transiënte impactstroom te beperken, de componenten van de invertergelijkrichter te beschermen en de risico's van overspanning van de DC-bus te verminderen, voor een betere systeembetrouwbaarheid.
Dufew-reactoren worden vervaardigd met betrouwbare materialen en professionele productieprocessen, waaronder koudgewalste siliciumstalen kernen met laag verlies, isolatiematerialen van klasse F, een vacuümimpregnatieproces en uithardingstechnologie bij hoge temperaturen.
Er zijn koper- of aluminiumwikkelingsopties beschikbaar om aan verschillende toepassingsvereisten te voldoen. De geoptimaliseerde magnetische structuur helpt trillingen, geluid en temperatuurstijging tijdens langdurig gebruik te verminderen.
Als professionele fabrikant van industriële energiecomponenten biedt Dufew reactoroplossingen op maat op basis van verschillende toepassingsvereisten en bedrijfsomstandigheden.
Aanpassingsopties omvatten:
- Nominale spanning en nominale stroom
- Spanningsval en VFD-vermogen
- Installatieafmetingen en gebruiksomgeving
- Opwindmateriaal
Beschikbare structuren zijn onder meer:
- IP00 open structuur
- IP20 beschermde behuizing
- Verticale of horizontale installatie
- Koperen wikkeling of aluminium wikkeling
Dufew Input Line Reactor-oplossingen worden veel gebruikt in industriële toepassingen die een verbeterde stroomkwaliteit, omvormerbescherming en stabiele elektrische prestaties vereisen.
Typische toepassingen zijn onder meer:
- Variable Frequency Drive (VFD)-systemen en industriële motorbesturingskasten
- Servoaandrijfsystemen, liften en hefapparatuur
- Kranen en havenmachines die onder veeleisende belastingsomstandigheden werken
- Walserijen, pompen en ventilatoren die een betrouwbare, continue werking vereisen
- Spuitgietmachines en industriële automatiseringsapparatuur
- Hernieuwbare energieconversiesystemen met hoge eisen aan de energiekwaliteit
Een ingangslijnreactor wordt aanbevolen voor toepassingen met:
| Toepassingsvoorwaarde | Aanbeveling |
|---|---|
| Meerdere VFD's delen één stroomvoorziening | Aanbevolen |
| Voedingscapaciteit ≥600 kVA | Aanbevolen |
| VFD geïnstalleerd dichtbij een transformator met grote capaciteit | Aanbevolen |
| Driefasige spanningsonbalans overschrijdt 1,8% | Aanbevolen |
| Voedingssysteem met harmonische interferentie | Aanbevolen |
| Frequent geschakelde vermogensfactorcorrectiecondensatoren | Aanbevolen |
Dufew-modelnummers geven informatie over spanningsniveau, fasetype, reactortype, spanningsval, nominale stroom, kernstructuur, installatiemethode en wikkelmateriaal.
| Code | Beschrijving |
|---|---|
| KAL | AC Reactor-serie |
| 4 | Spanningsniveau (2=220V, 4=380V, 6=690V) |
| 3 | Fasenummer (3=driefasig, 1=enkelfasig) |
| 1 | Reactortype (1=Invoerreactor, 2=Uitvoerreactor) |
| 2 | Spanningsdaling (2=2%, 1=1%) |
| 0250 | Nominale stroom (0250=250A, 2500=2500A) |
| EI | Kernstructuur (EI=driefasige kern, UI=enkelfasige kern) |
| S | Installatietype (S=Verticaal, W=Horizontaal) |
| A | Wikkelmateriaal (A=Aluminium, C=Koper) |
Voorbeeld: CAL-4312-0250-EISA
380V driefasige ingangslijnreactor met 2% spanningsval, 250A nominale stroom, EI-kernstructuur, verticale installatie en aluminiumwikkeling.
| Parameter | Specificatie |
|---|---|
| Nominale spanning | 220VAC / 380VAC / 690VAC / 1140VAC |
| Frequentie | 50Hz / 60Hz / aangepaste frequentie beschikbaar |
| Nominale stroom | 5A - 3800A |
| Spanningsdaling | 0,5% / 1% / 2% / 4% |
| Overbelastingscapaciteit | 1,5 keer de nominale stroom gedurende 60 seconden, interval 1 uur |
| Diëlektrische sterkte | 3000VAC / 50Hz / 5mA / 1Min |
| Isolatieweerstand | ≥100MΩ (1000VDC) |
| Beschermingsgraad | IP00 / IP20 |
| Isolatieklasse | Klasse F (155℃) |
| Temperatuur klasse | T40 |
| Vlamwaardering | UL94V-2 |
| Geluidsniveau | ≤65dB (getest op 1 meter) |
| Levensduur | ≥15 jaar |
| Normen | IEC289:1987, GB10229-88, JB9644-1999 |
Dufew Electric is gespecialiseerd in de productie van industriële energiecomponenten en biedt op maat gemaakte reactoroplossingen voor wereldwijde klanten.
Ons kwaliteitscontroleproces omvat:
- ISO-kwaliteitsmanagementsysteem
- CE-gecertificeerde producten
- Testen van elektrische prestaties
- Testen van isolatieweerstand
- Hoge spanning is bestand tegen testen
- Testen van temperatuurstijging
- Geluidsinspectie
Elke reactor wordt vóór verzending geïnspecteerd volgens de specificaties van de klant om betrouwbare prestaties na installatie te garanderen.
Industriële reactoren vereisen professionele verpakkingsbescherming vanwege hun gewicht en elektrische structuur.
Dufew biedt:
- Vochtbestendige verpakking
- Schokbestendige bevestiging in houten kisten
- Aangepaste verpakking op basis van productgrootte en gewicht
- Export-standaard transportoplossingen
Transportopties:
| Transportmethode | Sollicitatie |
|---|---|
| Zeevracht | Verzending van grote hoeveelheden en zware industriële apparatuur |
| Luchtvracht | Dringende monsters of kleine reactoren |
| Vervoer over land | Binnenlandse en regionale bezorging |
Er moet een ingangslijnreactor worden geïnstalleerd tussen de AC-voeding en de VFD-ingangsterminals. Het is ontworpen om harmonische problemen aan de netzijde te verminderen, elektrische storingen te onderdrukken en het ingangscircuit van de omvormer te beschermen. Deze mag niet worden geïnstalleerd tussen de VFD-uitgang en de motor.
Veel voorkomende opties voor spanningsval zijn 0,5%, 1%, 2% en 4%.
Voor algemene VFD-toepassingen wordt doorgaans een spanningsval van 2% geselecteerd. Systemen met ernstige harmonische interferentie of onstabiele stroomvoorzieningsomstandigheden kunnen een hogere impedantie vereisen, afhankelijk van de toepassingsvereisten.
Het hangt af van het systeemontwerp en de bedrijfsomstandigheden. In de meeste industriële toepassingen wordt aanbevolen dat elke VFD een individuele reactor gebruikt om betere harmonische controle- en beschermingsprestaties te bereiken.
De reactor vergt minimaal onderhoud. Regelmatige inspecties moeten zich richten op:
- Aansluitdichtheid van de terminal
- Stofophoping
- Abnormaal geluid
- Temperatuurstijging
Goede ventilatie, correcte installatie en regelmatige inspectie zorgen voor een langdurige betrouwbaarheid.
