We bieden een uitgebreid portfolio inclusief weerstanden, remeenheden, reactoren, vermogensfilters en transformatoren, met volledige aanpassingsmogelijkheden om aan uiteenlopende toepassingsvereisten te voldoen.

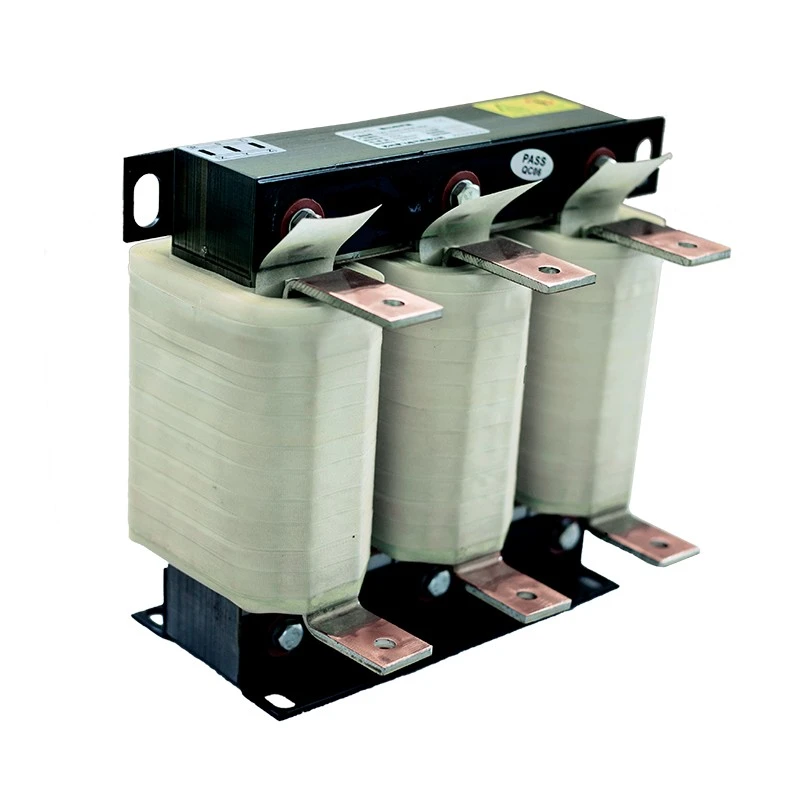

Dufew Electric AC Line Reactor wordt geïnstalleerd tussen de AC-voeding en de VFD-ingangsterminals om een gecontroleerde impedantie te bieden, de stroom te helpen stabiliseren en de algehele elektrische omgeving te verbeteren.
De reactor helpt de harmonische stroom die wordt gegenereerd door VFD-gelijkrichtercircuits te verminderen, plotselinge stroomveranderingen te beperken, de ingangscomponenten van de omvormer te beschermen en de algehele betrouwbaarheid van het energiesysteem te verbeteren.
Moderne frequentieregelaars (VFD's) maken gebruik van snelle schakeltechnologie om het motortoerental te regelen en de energie-efficiëntie te verbeteren. Het schakelproces en de niet-lineaire ingangskarakteristieken kunnen echter elektrische storingen in het energiesysteem veroorzaken.
Zonder de juiste ingangsbescherming kunnen VFD-systemen te maken krijgen met harmonische stroomvervorming, ingangsstroompieken, spanningsschommelingen, elektrische interferentie en verhoogde belasting van de componenten van de omvormer.
Deze problemen kunnen leiden tot oververhitting van elektrische apparatuur, een kortere levensduur van de omvormer, schade aan DC-buscondensatoren, onstabiele werking van de motor en onverwachte uitval van apparatuur.
VFD-ingangsgelijkrichters kunnen harmonische stromen genereren die het elektrische netwerk beïnvloeden, vooral in faciliteiten waar meerdere invertersystemen worden gebruikt.
Het vermindert de harmonische impact door impedantie aan het ingangscircuit toe te voegen, waardoor de stroomkwaliteit wordt verbeterd en een stabielere elektrische omgeving wordt gehandhaafd.
Voordelen zijn onder meer:
- Verminderde harmonische feedback naar de voeding
- Verbeterde stabiliteit van de spanningsgolfvorm
- Verminderde interferentie tussen elektrische apparatuur
- Betere bescherming voor vermogenscondensatoren en transformatoren
Voor fabrieken met meerdere aandrijvingen met variabele snelheid helpt dit bij het creëren van een betrouwbaarder en stabieler energiesysteem.
Tijdens het opstarten van de motor, acceleratie, belastingveranderingen of onstabiele stroomomstandigheden kan er sprake zijn van overmatige stroomimpact die de componenten van de omvormer beïnvloedt.
De reactor helpt de elektrische spanning te verminderen door de ingangsstootstroom te beperken, de spanning op gelijkrichterbruggen te verminderen, de DC-buscomponenten van de omvormer te beschermen en de VFD-betrouwbaarheid op lange termijn te verbeteren.
Het is bijzonder geschikt voor industriële energiesystemen met een hoog kortsluitvermogen of transformatoren met lage impedantie.
Industriële omgevingen vereisen elektrische componenten die continu kunnen werken onder wisselende belastingen en veeleisende werkomstandigheden.
Dufew Electric AC Line Reactor maakt gebruik van geoptimaliseerde elektromagnetische ontwerp- en isolatietechnologie om stabiele inductieprestaties, lagere temperatuurstijging, verminderde elektromagnetische trillingen en betrouwbare werking op lange termijn te bereiken.
De reactor maakt gebruik van hoogwaardige koudgewalste kernmaterialen van siliciumstaal om magnetische verliezen te verminderen en stabiele inductieprestaties te behouden tijdens continu gebruik.
Dit ontwerp biedt:
- Lager energieverlies en verbeterde bedrijfsefficiëntie
- Betere thermische prestaties onder continue belasting
- Stabiele elektrische eigenschappen
- Betrouwbare prestaties voor langdurig industrieel gebruik
Op basis van verschillende huidige vereisten biedt Dufew Electric geoptimaliseerde wikkelstructuren om betrouwbare elektrische prestaties in verschillende industriële toepassingen te garanderen.
De kronkelende ontwerpkenmerken:
- Koper- of aluminiumwikkelingsopties voor verschillende toepassingsbehoeften
- Geleiderontwerp met hoge stroomsterkte ter ondersteuning van veeleisende bedrijfsomstandigheden
- Verbeterde warmteafvoerprestaties
- Verminderde temperatuurstijging van de wikkelingen tijdens bedrijf
Dankzij deze geoptimaliseerde structuur kan de reactor voldoen aan verschillende industriële huidige eisen, terwijl de stabiele en efficiënte werking behouden blijft.
Het wikkelsamenstel wordt verwerkt door middel van vacuümimpregnatie en uitharding bij hoge temperaturen, waardoor de isolatieprestaties worden verbeterd en de algehele mechanische sterkte wordt verbeterd.
Het proces verbetert:
- Isolatiesterkte voor veiliger gebruik
- Mechanische stabiliteit onder trillingsomstandigheden
- Weerstand tegen trillingen en impact op het milieu
- Lange termijn operationele duurzaamheid
Dit productieproces zorgt voor betrouwbare prestaties en een langere levensduur in industriële omgevingen.
Om de juiste AC-lijnreactor te selecteren, moeten de reactorparameters worden afgestemd op het VFD-systeem.
Dufew Electric evalueert de volgende factoren:
| Selectieparameter | Ontwerpoverweging |
|---|---|
| VFD-spanning | Bepaalt het isolatieniveau en de reactorconfiguratie |
| Nominale stroom | Bepaalt de afmeting van de geleider en het thermische ontwerp |
| Motorvermogen | Beïnvloedt de keuze van de reactorcapaciteit |
| Spanningsdaling | Bepaalt de impedantievereisten |
| Bedrijfsfrequentie | Heeft invloed op het elektromagnetische ontwerp |
| Installatieomgeving | Bepaalt de bescherming en montagestructuur |
Vóór de offerte moeten klanten het volgende verstrekken:
- VFD-nominaal vermogen
- Ingangsspanning
- Nominale stroom
- Vereiste spanningsval
- Installatievoorwaarden
- Bedrijfsomgeving
| Item | AC-lijnreactor | Uitgangsreactor |
|---|---|---|
| Installatiepositie | Tussen voeding en VFD-ingang | Tussen VFD-uitgang en motor |
| Hoofdfunctie | Verminder ingangsharmonischen en piekstroom | Bescherm de motorisolatie en verminder de spanning van de uitgangsgolfvorm |
| Hoofdtoepassing | Verbetering van de stroomkwaliteit | Motorbeveiliging met lange kabel |
| Typische gebruikers | Industriële VFD-systemen | Motoren met kabelaansluitingen over lange afstanden |
Dufew Electric biedt zowel input- als outputreactoroplossingen volgens systeemvereisten.
Verschillende industriële systemen vereisen verschillende elektrische configuraties en installatiemethoden. Dufew Electric biedt op maat gemaakte reactoroplossingen op basis van toepassingsvereisten, waardoor klanten betrouwbare prestaties en naadloze integratie in verschillende industriële besturingssystemen kunnen bereiken.
De reactor kan worden aangepast op basis van de belangrijkste elektrische parameters, waaronder nominale spanning, nominale stroom, spanningsvalpercentage en bedrijfsfrequentie, om aan verschillende vereisten voor het stroomsysteem te voldoen.
Om zich aan te passen aan verschillende kastindelingen en installatieomgevingen ondersteunen Dufew-reactoren meerdere installatieopties, waaronder kastinstallatie, stand-alone installatie, verticale montage en horizontale montage.
Afhankelijk van de specifieke toepassingsomstandigheden en huidige eisen kunnen klanten geschikte wikkelmaterialen kiezen, waaronder koperen wikkelingen of aluminiumwikkelingen.
Met flexibele configuratieopties en op maat gemaakte ontwerpen kunnen Dufew-reactoren worden geïntegreerd in verschillende industriële besturingssystemen, terwijl de stabiele en betrouwbare werking behouden blijft.
Dufew Electric AC Line Reactor wordt veel gebruikt in industriële systemen die een verbeterde VFD-stroomkwaliteit en elektrische bescherming vereisen.
| Sollicitatie | Typische uitrusting | Belangrijkste voordelen |
|---|---|---|
| Industriële automatisering | CNC-machines, productielijnen, servosystemen | Verbeterde elektrische stabiliteit |
| Motoraandrijfsystemen | Pompen, ventilatoren, compressoren, transportbanden | Verminderde spanning van de omvormer |
| Zware uitrusting | Kranen, liften, hijssystemen | Betrouwbare werking onder wisselende belastingen |
| Verwerkende industrie | Walserijen, verwerkingsapparatuur | Verbeterde stroomkwaliteit |
| Hernieuwbare energiesystemen | Invertersystemen, apparatuur voor energieopslag | Stabiele stroomconversie |
| Parameter | Specificatie |
|---|---|
| Producttype | AC-lijnreactor |
| Nominale spanning | 220VAC / 380VAC / 690VAC / 1140VAC |
| Werkfrequentie | 50 Hz / 60 Hz / tot 500 Hz |
| Nominale stroom | 5A - 3800A |
| Spanningsdaling | 0,5% / 1% / 2% / 4% |
| Overbelastingsvermogen | 1,5 keer de nominale stroom gedurende 60 seconden |
| Diëlektrische sterkte | 3000VAC / 50Hz / 5mA / 1Min |
| Isolatieweerstand | ≥100MΩ (1000VDC) |
| Beschermingsgraad | IP00 / IP20 |
| Isolatieklasse | T40/F (155℃) |
| Vlamvertragende kwaliteit | UL94V-2 |
| Geluidsniveau | ≤65dB |
| Levensduur | ≥15 jaar |
| Normen | IEC289:1987 / GB10229-88 / JB9644-1999 |
Voorbeeld: CAL-4312-0250-EISA
| Code | Beschrijving |
|---|---|
| KAL | AC-lijnreactor |
| 4 | Spanningsniveau (2=220V, 4=380V, 6=690V) |
| 3 | Fasenummer |
| 1 | Reactortype |
| 2 | Spanningsdaling |
| 0250 | Nominale stroom |
| EI | Kernstructuur |
| S | Installatiestructuur |
| A | Wikkelmateriaal |
Vóór levering voert Dufew Electric elektrische en structurele inspecties uit om een betrouwbare werking te garanderen.
Testen omvat:
| Testitem | Vereiste |
|---|---|
| Isolatieweerstandstest | ≥100MΩ |
| Diëlektrische sterktetest | 3000VAC |
| Temperatuurstijgingstest | Volgens nominale belasting |
| Verificatie van elektrische parameters | Inductie en huidige bevestiging |
| Uiterlijkinspectie | Kern, wikkeling, terminalinspectie |
Dufew Electric is gespecialiseerd in vermogenselektronicacomponenten en op maat gemaakte elektrische oplossingen en levert betrouwbare AC-lijnreactoren voor diverse industriële toepassingen.
Met geïntegreerde productiemogelijkheden beheert Dufew de belangrijkste productieprocessen, van kernverwerking en spoelproductie tot eindassemblage en kwaliteitscontrole.
Het productieproces omvat het snijden van siliciumstaal, kernassemblage en magnetische prestatie-inspectie om stabiele elektromagnetische eigenschappen te garanderen.
Dufew biedt koper- en aluminiumwikkelopties met professionele isolatiebehandeling en vacuümimpregnatieprocessen om de betrouwbaarheid en duurzaamheid van het product te verbeteren.
De eindproductie omvat terminalinstallatie, elektrische tests en kwaliteitsinspectie om ervoor te zorgen dat elke reactor aan de vereiste prestatienormen voldoet.
Dankzij deze geïntegreerde productiecapaciteit kan Dufew Electric zowel standaard AC-lijnreactoren als op maat gemaakte oplossingen leveren voor verschillende industriële toepassingen.
Dufew Electric volgt gestructureerde kwaliteitsmanagementprocedures om consistente productprestaties en betrouwbare werking gedurende de hele levensduur te garanderen.
Beschikbare kwaliteitsdocumenten zijn onder meer:
- ISO-kwaliteitsmanagementsysteemcertificering
- CE-certificering
- Producttestrapporten
Technische documenten en inspectiegegevens kunnen worden verstrekt volgens de projectvereisten van de klant.
AC-lijnreactoren vereisen bescherming tegen vocht, trillingen en mechanische schokken tijdens transport.
Dufew Electric biedt:
- Exportstandaardverpakking
- Vochtbescherming
- Versterkte interne bevestiging
- Productidentificatielabels
Vóór verzending bevestigen ingenieurs:
- Productspecificatie
- Gewicht en afmetingen
- Installatievereisten
- Leveringsvereisten
Selecteer de juiste reactor op basis van het VFD-vermogen, de ingangsspanning, de nominale stroom en de vereiste spanningsval om compatibiliteit met het toepassingssysteem te garanderen.
Controleer vóór de installatie zorgvuldig de staat van het product, inclusief de staat van de kern, het uiterlijk van de wikkeling en de aansluitingen van de aansluitingen, om er zeker van te zijn dat de reactor gereed is voor gebruik.
De standaard aansluitmethode is:
Voeding → AC-lijnreactor → VFD-ingang
De reactor moet worden geïnstalleerd in een goed geventileerde ruimte met voldoende ruimte voor warmteafvoer en toekomstig onderhoud.
Zorg tijdens de elektrische aansluiting voor de juiste bedrading, veilige aansluitingen en een goede aarding om een veilige en betrouwbare werking te garanderen.
Voer na de installatie een werkingstest uit door het bedrijfsgeluid te controleren, de temperatuurstijging te monitoren en de algehele systeemprestaties te verifiëren.
Aan de ingangszijde van een frequentieregelaar (VFD) is een AC-lijnreactor geïnstalleerd om harmonische vervorming te verminderen, stroompieken te beperken, de stroomkwaliteit te verbeteren en de componenten van de omvormer te beschermen tegen elektrische spanning.
Niet elke VFD-toepassing vereist een invoerreactor. Het wordt aanbevolen voor systemen met harmonische problemen, een onstabiele stroomvoorziening, frequente stroomschommelingen, werking van meerdere omvormers of gevoelige elektrische apparatuur.
De geschikte spanningsval hangt af van de eisen aan de stroomkwaliteit van het systeem, de harmonische omstandigheden, de ingangskarakteristieken en de gebruiksomgeving. Dufew Electric evalueert de toepassingsparameters en adviseert een geschikte configuratie.
Ja. Door de stroomimpact en elektrische spanning aan de VFD-ingangszijde te verminderen, helpt dit de systeemstabiliteit te verbeteren en de levensduur van de componenten van de omvormer te verlengen.
Ja. Dufew Electric biedt oplossingen op maat op basis van spanning, stroom, frequentie, installatiestructuur, wikkelmateriaal en andere projectvereisten.
Klanten moeten het volgende verstrekken:
- VFD-vermogen
- Ingangsspanning
- Nominale stroom
- Vereiste spanningsval
- Installatieomgeving
- Bedrijfsomstandigheden
Dufew Electric biedt op maat gemaakte AC-lijnreactoroplossingen voor industriële klanten die verbeterde VFD-bescherming, harmonische controle en stroomkwaliteitsbeheer nodig hebben.
Met professionele productiecapaciteiten, technische ondersteuning en complete testprocedures helpt Dufew Electric klanten bij het ontwikkelen van betrouwbare oplossingen voor industriële aandrijfsystemen.
Stuur uw VFD-parameters en toepassingsvereisten naar Dufew Electric, en onze ingenieurs zullen een geschikte configuratie aanbevelen op basis van uw bedrijfsomstandigheden.
