We bieden een uitgebreid portfolio inclusief weerstanden, remeenheden, reactoren, vermogensfilters en transformatoren, met volledige aanpassingsmogelijkheden om aan uiteenlopende toepassingsvereisten te voldoen.
Dufew Electric Output Reactor wordt geïnstalleerd tussen de VFD-uitgangsterminals en de motor om de kwaliteit van de krachtoverdracht te verbeteren en motorsystemen te beschermen tegen hoogfrequente schakelstress.
De snelle schakelkarakteristieken van de PWM-uitgangsspanning van VFD's kunnen hoge dv/dt-stress, gereflecteerde spanningsgolven, harmonische stromen en extra kabellaadstroom genereren. Deze effecten worden ernstiger als er lange kabels worden gebruikt tussen de omvormer en de motor.
Door de juiste impedantie aan het uitgangscircuit toe te voegen, helpt de reactor de spanningsgolfvormen af te vlakken, spanningspieken op de motorklemmen te verminderen, de isolatiespanning te verminderen en de betrouwbaarheid van industriële aandrijfsystemen te verbeteren.
Dufew-reactoren maken gebruik van siliciumstalen kernen met laag verlies, isolatiematerialen voor hoge temperaturen en geoptimaliseerde wikkelingsstructuren om stabiele prestaties bij continu industrieel gebruik te garanderen.
Wanneer de kabel tussen de omvormer en de motor te lang is, genereert de verdeelde capaciteit van de kabel extra laadstroom.
Zonder de juiste bescherming kan dit leiden tot:
- VFD-overstroomalarmen
- Onstabiele motorwerking
- Verhoogde uitgangsspanning van de omvormer
- Verminderde systeembetrouwbaarheid
De VFD Output Reactor vermindert de capacitieve laadstroom en verbetert de systeemstabiliteit, vooral voor toepassingen waarbij de motor ver weg van de omvormerkast is geïnstalleerd.
De reactor vermindert de impact van hoogfrequente PWM-spanningsveranderingen gegenereerd door de VFD, waardoor de motorisolatie tijdens continu bedrijf wordt beschermd.
Het verlaagt de spanningsbelasting op de motorwikkelingen, vermindert de veroudering van de isolatie en verlengt de levensduur van de motor. Dit helpt de algehele systeembetrouwbaarheid te verbeteren, vooral in veeleisende industriële toepassingen.
Wanneer motoren ver van VFD-kasten worden geïnstalleerd, kunnen lange kabels de laadstroom verhogen en gereflecteerde spanningseffecten veroorzaken.
De reactor helpt deze impact te verminderen door de kwaliteit van de stroomgolfvorm te verbeteren en spanningsschommelingen te beperken. Het ondersteunt langere kabeltransmissieafstanden terwijl de stabiele werking van de motor behouden blijft.
Het geoptimaliseerde inductieve ontwerp helpt bij het onderdrukken van hoogfrequente harmonische componenten die worden gegenereerd tijdens VFD-werking.
Het vermindert ook de elektromagnetische ruis van de motor, lekstroom en mogelijke interferentie met nabijgelegen automatiserings- en besturingsapparatuur, waardoor een stabielere werkomgeving ontstaat.

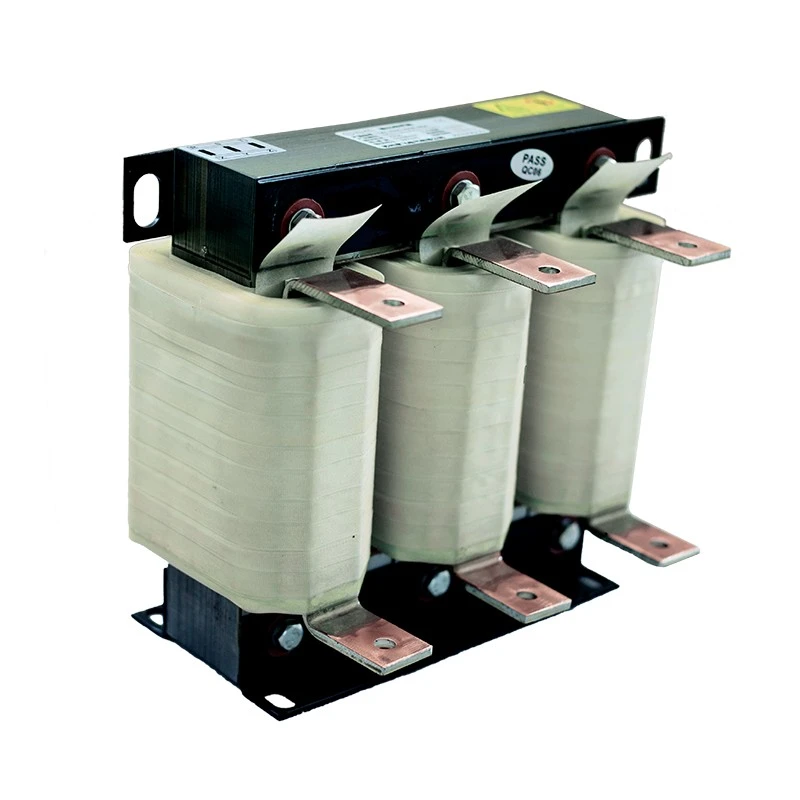

De reactor is vervaardigd met een koudgewalste kern van siliciumstaal, een klasse F-isolatiesysteem, een vacuümimpregnatieproces en koper- of aluminiumwikkelingsopties.
Deze robuuste constructie zorgt voor een stabiele inductie, minder trillingen en betrouwbare thermische prestaties voor langdurig industrieel gebruik.
De symmetrische driefasige kernstructuur zorgt voor gebalanceerde magnetische prestaties over alle wikkelingen.
Het helpt magnetische verliezen te verminderen terwijl de stabiele inductiekarakteristieken behouden blijven, waardoor consistente elektrische prestaties tijdens VFD-werking worden gegarandeerd.
De reactor is verkrijgbaar in verschillende configuraties, waaronder IP00 open structuren en IP20 beschermingsbehuizingen, om aan verschillende installatievereisten te voldoen.
Het ondersteunt zowel verticale als horizontale installatiemethoden. Aangepaste afmetingen zijn beschikbaar om te voldoen aan de kastruimte, montageomstandigheden en specifieke toepassingsbehoeften.
Dufew-reactoroplossingen worden veel gebruikt in industriële toepassingen waar motorbeveiliging en stabiele VFD-werking vereist zijn.
Typische toepassingen zijn onder meer:
- Aandrijfsystemen met variabele frequentie voor het verbeteren van de vermogensstabiliteit en het verminderen van elektrische belasting op motoren.
- Industriële motorbesturingskasten, pompen en ventilatoren die een betrouwbare, continue werking vereisen.
- Kranen en hijsapparatuur, mijnbouwmachines en havenapparatuur die worden gebruikt in veeleisende werkomstandigheden.
- Walserijen, spuitgietmachines en textielmachines voor stabiele en efficiënte productieprocessen.
- Geautomatiseerde productielijnen en apparatuur voor hernieuwbare energie waarbij betrouwbare stroomprestaties belangrijk zijn.
| Toepassingsvoorwaarde | Aanbeveling |
|---|---|
| De lengte van de motorkabel bedraagt meer dan 50 meter | Aanbevolen |
| Motorisolatiebescherming vereist | Aanbevolen |
| Motorgeluid moet worden verminderd | Aanbevolen |
| Hoogfrequente interferentie heeft invloed op sensoren | Aanbevolen |
| Frequent accelereren en vertragen | Aanbevolen |
De selectie van de reactor moet gebaseerd zijn op VFD-parameters, kabelomstandigheden en motorvereisten om goede prestaties en betrouwbare werking te garanderen.
Bij de selectie moet rekening worden gehouden met sleutelfactoren zoals:
- Nominale spanning en uitgangsstroom
- Motorvermogen en bedrijfsfrequentie
Kabelkarakteristieken en installatieomstandigheden zijn ook van invloed op de selectie van reactoren, waaronder:
- Kabellengte en kabeltype
- Installatieomgeving
- Gedistribueerde capaciteit
Motorisolatie en bedrijfsomstandigheden moeten worden geëvalueerd om te passen bij de juiste reactoroplossing, waaronder:
- Isolatieklasse
- Bedrijfstoestand
- Beschermingseisen
Dufew levert reactorontwerpen op maat volgens verschillende industriële toepassingen en systeemvereisten.
CAL-4321-0250-EISA
| Code | Beschrijving |
|---|---|
| KAL | AC Reactor-serie |
| 4 | Spanningsniveau |
| 3 | Drie fasen |
| 2 | Type uitgangsreactor |
| 1 | Spanningsdaling |
| 0250 | Nominale stroom |
| EI | Kernstructuur |
| S | Installatietype |
| A | Aluminium wikkeling |
| Parameter | Specificatie |
|---|---|
| Producttype | VFD-uitgangsreactor |
| Nominale spanning | 220VAC / 380VAC / 690VAC / 1140VAC |
| Frequentie | 50 Hz / 60 Hz |
| Nominale stroom | 5A - 3800A |
| Spanningsdaling | 0,5% / 1% / 2% / 4% |
| Overbelastingscapaciteit | 1,5 keer de nominale stroom gedurende 60 seconden |
| Diëlektrische sterkte | 3000VAC / 50Hz / 1Min |
| Isolatieweerstand | ≥100MΩ |
| Beschermingsgraad | IP00 / IP20 |
| Isolatieklasse | Klasse F (155℃) |
| Geluidsniveau | ≤65dB |
| Levensduur | ≥15 jaar |
Dufew Electric is gespecialiseerd in industriële energiecomponenten en reactoroplossingen op maat.
Elke uitgangsreactor wordt vervaardigd met gecontroleerde processen, waaronder:
- Kernproductie-inspectie
- Wikkelprocescontrole
- Hoge spanning is bestand tegen testen
- Testen van isolatieweerstand
- Inspectie van temperatuurstijging
- Verificatie van elektrische prestaties
Producten kunnen geleverd worden met:
- Naleving van het ISO-kwaliteitsmanagementsysteem
- CE-gecertificeerde producten
- Aangepaste technische documentatie
Vóór verzending wordt elke reactor geïnspecteerd volgens de specificaties van de klant om een betrouwbare installatie en werking te garanderen.
Industriële reactoren vereisen betrouwbare bescherming tijdens internationaal transport vanwege hun gewicht en elektromagnetische componenten.
Dufew biedt:
| Transportmethode | Sollicitatie |
|---|---|
| Zeevracht | Grote industriële orders en complete uitrustingsprojecten |
| Luchtvracht | Monster- en dringende leveringsvereisten |
| Vervoer over land | Regionale industriële levering |
Verpakkingskenmerken:
- Vochtbestendige bescherming
- Schokbestendige bevestiging
- Standaard houten kisten exporteren
- Aangepaste verpakking volgens productgrootte en gewicht
Het wordt geïnstalleerd tussen de VFD-uitgangsklemmen en de motor om de kwaliteit van de uitgangsgolfvorm te verbeteren en de elektrische spanning aan de motorzijde te verminderen.
Het wordt vaak gebruikt voor lange kabeltoepassingen, motorisolatiebescherming en systemen die worden beïnvloed door spanningspieken, ruis of interferentie.
Nee. Componenten aan de ingangszijde en de motorzijde hebben verschillende functies. De ene richt zich op de bescherming van de stroomvoorziening, terwijl de andere de prestaties aan de motorzijde verbetert.
Ja. Dufew biedt oplossingen op maat op basis van spanning, stroom, installatievereisten en gebruiksomgeving.
Dufew Electric biedt betrouwbare reactoroplossingen voor industriële VFD-toepassingen met professionele productiecapaciteit, technische ondersteuning op maat en strikte kwaliteitscontrole.
Van motorbeveiliging tot aandrijftoepassingen over lange afstanden, Dufew helpt klanten de betrouwbaarheid van apparatuur te verbeteren, onderhoudskosten te verlagen en een stabiele werking te bereiken.
