We bieden een uitgebreid portfolio inclusief weerstanden, remeenheden, reactoren, vermogensfilters en transformatoren, met volledige aanpassingsmogelijkheden om aan uiteenlopende toepassingsvereisten te voldoen.

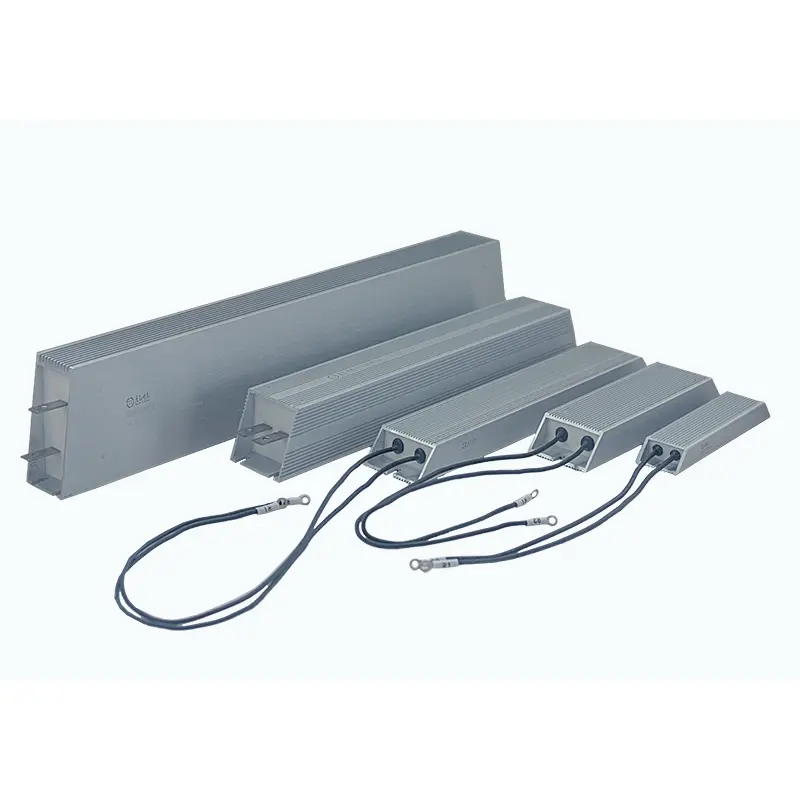

DUFEW ultradunne met aluminium beklede weerstand is ontworpen voor industriële toepassingen waarbij de installatieruimte beperkt is, maar betrouwbare vermogensdissipatie essentieel is. Met een ultraslanke aluminium behuizing en een volledig gesloten constructie biedt hij efficiënte warmteafvoer, uitstekende milieubescherming en stabiele prestaties voor dynamisch remmen, servoaandrijvingen, VFD's, loadbanks en vermogensregelsystemen.
De weerstand is verkrijgbaar met vermogens van 50 W tot 6 kW, weerstandswaarden van 0,01 Ω tot 120 kΩ en bedrijfsspanningen tot 1200 V en ondersteunt OEM- en ODM-aanpassingen om aan verschillende industriële eisen te voldoen.
De weerstand is vervaardigd met precisiegewonden nikkel-chroom (Ni-Cr) of constantaan weerstandsdraad geïsoleerd door mica-lagen en volledig ingekapseld in een behuizing van aluminiumlegering met behulp van een vlamvertragend, hoogisolerend ingietmiddel. Deze gesloten constructie verbetert de warmteoverdracht en beschermt het weerstandselement tegen stof, vocht, oxidatie en trillingen.
Het ultradunne profiel, met een minimale dikte van slechts 6--8 mm, maakt directe installatie mogelijk in compacte elektrische apparatuur waar conventionele aluminium weerstanden niet passen. Er zijn meerdere terminalstijlen, montageopties en elektrische specificaties beschikbaar voor verschillende toepassingsvereisten.
| Modelcode | Beschrijving |
|---|---|
| AUTO | Ultradunne, met aluminium beklede weerstand |
| 1500W | Nominaal vermogen |
| 27R | Nominale weerstand |
| J | Weerstandstolerantie (J=±5%, K=±10%, H=±3%) |
| Parameter | Specificatie |
|---|---|
| Vermogensbereik | 50W--6kW |
| Bedrijfsspanning | ≤1200V |
| Weerstandsbereik | 0,01Ω--120kΩ |
| Weerstandstolerantie | ±3% / ±5% / ±10% |
| Beschermingsgraad | IP00 |
| Temperatuurcoëfficiënt (TCR) | ≤300 ppm/°C |
| Vlamvertragende beoordeling | UL 94V-2 |
| Standaard | GB/T 5792 |
Het kiezen van de juiste vermogensweerstand betekent meer dan het selecteren van weerstand en vermogens. DUFEW richt zich op het leveren van betrouwbare thermische prestaties, consistente productiekwaliteit en flexibel maatwerk voor industriële toepassingen over de hele wereld.
Dankzij de ultradunne aluminium behuizing, met een minimale dikte van slechts 6--8 mm, kunnen meerdere units naast elkaar worden gemonteerd, waardoor deze ideaal is voor compacte schakelkasten, servoaandrijvingen en VFD-systemen.
Elke weerstand wordt vervaardigd met behulp van nauwkeurige weerstandsdraadwikkeling, hoogwaardige isolatiematerialen, geautomatiseerde productieprocessen en strikte kwaliteitsinspecties om consistente elektrische prestaties en een lange levensduur te garanderen.
DUFEW ondersteunt op maat gemaakte weerstandswaarden, vermogens, afmetingen van de behuizing, terminalconfiguraties, kabeldraadopties, montagestructuren en ontwerpen met lage inductie volgens klanttekeningen of technische specificaties.
Met jarenlange ervaring in de productie van industriële vermogensweerstanden levert DUFEW betrouwbare oplossingen voor fabrikanten van automatiseringsapparatuur, systeemintegrators, distributeurs en OEM-klanten over de hele wereld.
De compacte behuizing van aluminiumlegering is slechts 6--8 mm dik, waardoor de installatieruimte in elektrische kasten en compacte industriële apparatuur wordt gemaximaliseerd.
Een hoog isolerend, vlamvertragend potmateriaal sluit het weerstandselement volledig af en biedt uitstekende weerstand tegen stof, vocht, trillingen en oxidatie.
De aluminium behuizing en het thermisch geleidende vulmateriaal brengen de warmte snel over naar het montageoppervlak of het koellichaam, waardoor de koelefficiëntie en de vermogensdichtheid worden verbeterd.
De weerstand is verkrijgbaar met terminal- of draadaansluitingen en kan qua weerstandswaarde, vermogen, afmetingen en montagestijl worden aangepast voor verschillende toepassingen.
Met een profiel zo dun als 6--8 mm past de weerstand gemakkelijk in compacte schakelkasten, servosystemen en VFD's, waardoor een hogere installatiedichtheid mogelijk is zonder dat dit ten koste gaat van de prestaties.
De afgedichte aluminium behuizing en het vlamvertragende potmateriaal beschermen het interne weerstandselement effectief tegen stof, vocht, oxidatie en trillingen, waardoor de betrouwbaarheid op de lange termijn wordt verbeterd.
De aluminium behuizing fungeert als een efficiënt koellichaam, waardoor de warmte snel wordt afgevoerd van het weerstandselement. Bij montage op een metalen plaat of extern koellichaam worden de thermische prestaties verder verbeterd.
Ontworpen om een hoog vermogen te leveren in een compact pakket, waardoor het ideaal is voor toepassingen waarbij de installatieruimte beperkt is, maar een betrouwbare energiedissipatie vereist is.
Verkrijgbaar van 0,01Ω tot 120kΩ, met weerstandstoleranties van ±3%, ±5% en ±10%, geschikt voor zowel remmen met lage weerstand als belastingstoepassingen met hoge weerstand.
DUFEW biedt OEM- en ODM-services, waaronder aangepaste afmetingen, weerstandswaarden, vermogens, aansluitstijlen, aansluitdraden, montageconfiguraties en ontwerpen met lage inductie.
In tegenstelling tot conventionele weerstanden van het open type is de ultradunne met aluminium beklede weerstand ontworpen voor compacte elektrische systemen die een efficiënt thermisch beheer en betrouwbare milieubescherming vereisen.
Ideaal voor regeneratieve remcircuits in compacte servosystemen waar de installatieruimte beperkt is.
Gebruikt voor dynamisch remmen, energiedissipatie en spanningsstabilisatie in industriële invertersystemen.
Geschikt voor apparatuur voor het opladen/ontladen van batterijen, voorlaadcircuits en toepassingen voor energiedissipatie.
Biedt stabiele ohmse belastingen voor voedingen, batterijtesten, industriële testapparatuur en elektronische belastingssystemen.
Op grote schaal gebruikt in PLC-schakelkasten, automatiseringssystemen, robotica, CNC-apparatuur en compacte elektrische bedieningspanelen.
| Kenmerkend | Testomstandigheden | Prestatie |
|---|---|---|
| Diëlektrisch bestand tegen spanning | 2500VAC / 50Hz / 60s | Lekstroom ≤10mA |
| Isolatieweerstand | 1000VDC | ≥100MΩ |
| Overbelasting van korte duur | 10× nominaal vermogen gedurende 5 seconden | Geen zichtbare schade |
| Laad leven | Cyclische werking (10s AAN / 90s UIT) | >9.000 uur |
| Vochtige hittebestendigheid | 40°C ±2°C, 90--95% RH, 100 uur | ΔR ≤ ±(1%R + 0,05Ω) |
| Snelle temperatuurcycli | -55°C / 55°C / 155°C, elk 15 min, 5 cycli | ΔR ≤ ±(2%R + 0,05Ω) |
| Hittebestendigheid | 350°C / 2 uur | Geen zichtbare schade of verkleuring |
| Temperatuurcoëfficiënt (TCR) | Beoordeeld versus aanvankelijke weerstand | <300 ppm/°C |
| Vlamweerstand | 10× nominaal vermogen gedurende 5 min | Geen ontsteking |
| Kenmerkend | Testomstandigheden | Prestatie |
|---|---|---|
| Eindsterkte | 45N / 30s | Geen losraken of zichtbare schade |
| Trillingsbestendigheid | 5-200 Hz, 1 g, 98 m/s² | Geen structurele schade |
| Weerstand tegen soldeerhitte | 350±5°C Soldeer, 3s | ΔR ≤ ±(1%R + 0,05Ω) |
| Verschijning | Visuele inspectie | Geen zichtbare schade, duidelijke markering |
| Soldeerbaarheid | 235±5°C Soldeer, 5s | Soldeerdekking ≥95% |
| Vergelijkingsitem | DUFEW ultradunne, met aluminium beklede weerstand | Conventionele vermogensweerstand |
|---|---|---|
| Huisvestingsontwerp | Ultradunne aluminium behuizing met volledig gesloten potting | Meestal open of semi-gesloten constructie |
| Installatieruimte | Slank profiel van 6-8 mm maakt compacte installatie naast elkaar mogelijk | Grotere behuizingen vereisen meer installatieruimte |
| Milieubescherming | Betere weerstand tegen stof, vocht, trillingen en oxidatie | Beperkte milieubescherming voor zware omstandigheden |
| Warmteafvoer | Aluminium behuizing ondersteunt directe montage op chassis of koellichaam voor verbeterde koeling | Vertrouwt voornamelijk op natuurlijke luchtkoeling |
| Weerstandsbereik | Groot bereik van 0,01Ω tot 120kΩ | Typisch beperkt weerstandsbereik, afhankelijk van de constructie |
| Sollicitatie | Compacte industriële apparatuur, VFD's, servosystemen, batterijapparatuur en belastingtests | Toepassingen voor vermogensdissipatie voor algemene doeleinden |
| Maatwerk | Ondersteunt aangepaste afmetingen, aansluitklemmen, geleidingsdraden, vermogenswaarden en weerstandswaarden | Beperkt maatwerk |
A: Het belangrijkste voordeel is de ultradunne structuur, met een dikte van slechts 6-8 mm. Dit compacte ontwerp zorgt voor een efficiënte vermogensdissipatie en vermindert tegelijkertijd de installatieruimte, waardoor het geschikt is voor servoaandrijvingen, VFD-systemen, batterijapparatuur en industriële schakelkasten waar de ruimte beperkt is.
EEN: Ja. De platte aluminium basis maakt directe montage op een metalen chassis of extern koellichaam mogelijk. Het aanbrengen van thermisch vet tussen de contactoppervlakken kan de efficiëntie van de warmteoverdracht verder verbeteren en hogere continue bedrijfsprestaties ondersteunen.
A: De volledig gesloten aluminium behuizing, gecombineerd met vlamvertragende, isolerende potgrond, biedt effectieve bescherming tegen stof, vocht, trillingen en oxidatie. Vergeleken met open weerstandsstructuren biedt dit ontwerp een betere aanpassing aan de omgeving, terwijl extra behuizingsbescherming kan worden toegevoegd voor buitentoepassingen of toepassingen met hoge bescherming.
EEN: Ja. DUFEW biedt OEM- en ODM-maatwerk op basis van specifieke elektrische, mechanische en installatievereisten. Op maat gemaakte opties omvatten weerstandswaarde, nominaal vermogen, afmetingen van de behuizing, configuratie van aansluitklemmen en geleidingsdraden, montagestructuur, ontwerp met lage inductie en andere speciale specificaties. Klanten kunnen tekeningen of technische vereisten aanleveren, en DUFEW-ingenieurs zullen een passende oplossing evalueren en ontwikkelen.
A: Ze worden vaak gebruikt in toepassingen die een compact formaat en betrouwbare warmteafvoer vereisen, waaronder servoaandrijfsystemen, frequentieregelaars, dynamische remcircuits, apparatuur voor het opladen en ontladen van batterijen, industriële automatiseringssystemen, voedingen, elektronische belastingssystemen en apparatuur voor hernieuwbare energie.
DUFEW biedt OEM- en ODM-productiediensten voor industriële vermogensweerstandstoepassingen en ondersteunt apparatuurfabrikanten, distributeurs en systeemintegrators met op maat gemaakte oplossingen voor elektrische prestaties, mechanische structuur en installatievereisten.
Aanpassingsmogelijkheden omvatten vermogens van 50 W tot 6 kW, weerstandswaarden van 0,01 Ω tot 120 kΩ, afmetingen van de behuizing, configuraties van aansluit- en aansluitdraden, montagestructuren, ontwerpen met lage inductie, aangepaste labels, logo's en toepassingsspecifieke aanpassingen.
Elk op maat gemaakt product wordt ontwikkeld door middel van technische evaluatie en productiecontrole om betrouwbare thermische prestaties, elektrische stabiliteit en langdurig gebruik in industriële omgevingen te garanderen.
Het selecteren van de juiste weerstand helpt de systeembetrouwbaarheid en levensduur te maximaliseren. Houd bij het kiezen van een model rekening met de volgende factoren:
| Selectie-item | Aanbeveling |
|---|---|
| Vermogen | Kies volgens een continue of intermitterende bedrijfscyclus met voldoende veiligheidsmarge. |
| Weerstandswaarde | Zorg ervoor dat u voldoet aan de vereisten van de omvormer, servoaandrijving of elektrisch circuit. |
| Bedrijfsspanning | Zorg ervoor dat de maximale werkspanning de productspecificatie niet overschrijdt. |
| Koelmethode | Voor toepassingen met een hoger vermogen monteert u de weerstand op een metalen plaat of koellichaam. |
| Installatieruimte | Selecteer afmetingen op basis van de beschikbare kast- of apparatuurruimte. |
| Verbindingstype | Kies tussen terminal- of leaddraadconfiguraties, afhankelijk van de installatievereisten. |
Als u niet zeker weet welk model het beste bij uw toepassing past, kan het engineeringteam van DUFEW de meest geschikte oplossing aanbevelen op basis van uw bedrijfsomstandigheden.
