We bieden een uitgebreid portfolio inclusief weerstanden, remeenheden, reactoren, vermogensfilters en transformatoren, met volledige aanpassingsmogelijkheden om aan uiteenlopende toepassingsvereisten te voldoen.

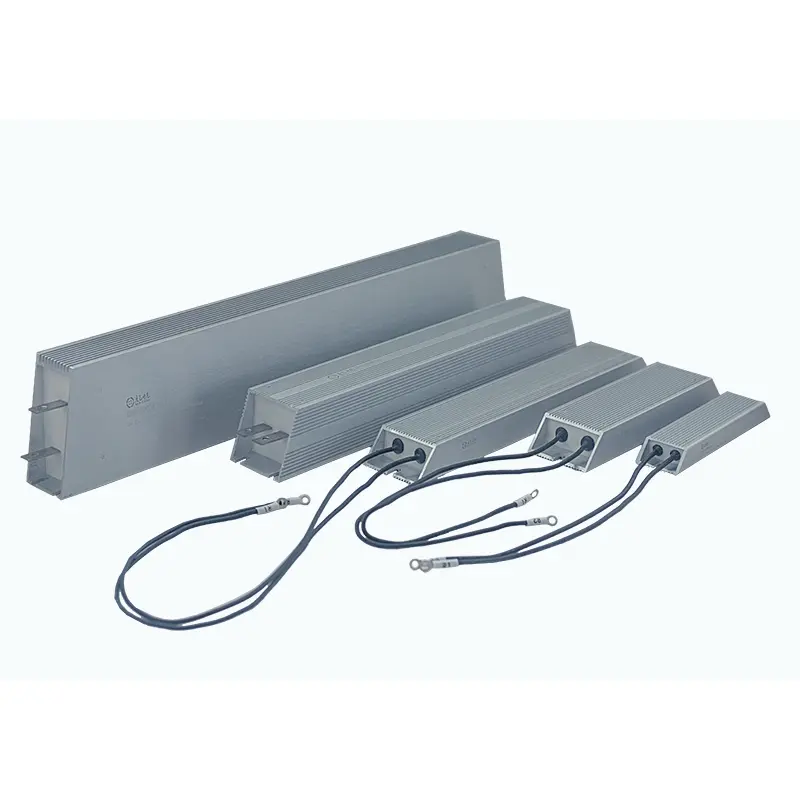

DUFEW niet-inductieve aluminium beklede weerstand is speciaal ontworpen voor snelle schakelcircuits, pulsstroomsystemen, invertertoepassingen en elektronische precisieapparatuur waarbij conventionele draadgewonden weerstanden last kunnen hebben van parasitaire inductie-effecten.
In tegenstelling tot standaard vermogensweerstanden die extra inductieve reactantie genereren tijdens snelle stroomveranderingen, maakt DUFEW gebruik van een geavanceerde Ayrton-Perry bifilaire wikkelingsstructuur om magnetische veldkoppeling te minimaliseren en ultra-lage inductieprestaties te bereiken.
Door de stroomrespons te verbeteren en de schakelinterferentie te verminderen, helpt deze weerstand gevoelige vermogenscomponenten te beschermen, de golfvormstabiliteit te verbeteren en de betrouwbaarheid van hoogfrequente elektronische systemen te vergroten.
DUFEW is verkrijgbaar van 50 W tot 6 kW, met weerstandswaarden van 0,01 Ω tot 120 kΩ, en biedt op maat gemaakte weerstandsoplossingen met lage inductie voor fabrikanten van vermogenselektronica, leveranciers van omvormers, automatiseringsbedrijven en bouwers van industriële apparatuur.
In moderne vermogenselektronica blijft de schakelfrequentie toenemen, terwijl componenten gevoeliger worden voor elektrische ruis en spanningsschommelingen.
Een conventionele weerstand kan ongewenste inductie introduceren tijdens snelle stroomovergangen, waardoor:
- Spanningsoverschrijding
- Huidige golfvormvervorming
- EMI-interferentie
- Halfgeleiderspanning
- Instabiliteit van het controlesysteem
DUFEW niet-inductieve aluminium beklede weerstand is ontwikkeld om stabiele elektrische prestaties te behouden onder snel veranderende huidige omstandigheden.
| Prestatiefunctie | Technische waarde |
|---|---|
| Wikkelingsontwerp met ultralage inductie | Minimaliseert ongewenste inductieve effecten tijdens snel schakelen |
| Ayrton-Perry bifilaire wikkeling | Heft magnetische velden op die door de stroom worden gegenereerd |
| Snelle elektrische reactie | Verbetert de prestaties van transiënte circuits |
| Stabiel pulslaadvermogen | Verwerkt herhaalde laad- en ontlaadcycli |
| Lage elektromagnetische interferentie | Vermindert ruis die gevoelige circuits beïnvloedt |
| Aluminium thermische beheerstructuur | Zorgt voor een betrouwbare werking onder omstandigheden met hoog vermogen |
De interne wikkelstructuur is de belangrijkste factor die weerstanden met lage inductie onderscheidt van conventionele draadgewonden ontwerpen. DUFEW maakt gebruik van het bifilaire wikkelprincipe van Ayrton-Perry, waarbij gebruik wordt gemaakt van twee weerstandsdraden die in tegengestelde richtingen zijn gewikkeld om de magnetische velden die tijdens de stroom worden gegenereerd te verminderen.
Door toe te staan dat de magnetische velden van de twee wikkelingen elkaar gedeeltelijk opheffen, vermindert deze structuur de netto magnetische flux aanzienlijk en minimaliseert de parasitaire inductie, waardoor een snellere elektrische respons en betere prestaties bij snelle schakeltoepassingen mogelijk worden.
Hoogfrequente schakelsystemen ervaren vaak snelle stroomveranderingen, waarbij parasitaire inductie ongewenste spanningspieken kan genereren en de circuitstabiliteit kan beïnvloeden. DUFEW-weerstanden met lage inductie zijn ontworpen om transiënte energie effectief te verwerken, schakelpieken te onderdrukken, de golfvormstabiliteit te verbeteren en de spanning op gevoelige halfgeleidercomponenten te verminderen.
Ze zijn bijzonder geschikt voor:
- IGBT-invertercircuits
- MOSFET-schakelsystemen
- PWM-stroomomvormers
- Hoogfrequente elektronische belastingen
Tijdens regeneratief of dynamisch remmen moet overtollige energie snel worden afgevoerd om de systeemstabiliteit te behouden. De structuur met lage inductie verbetert de remreactie, vermindert schakelinterferentie en helpt de voedingsmodules van de omvormer te beschermen tegen voorbijgaande elektrische spanning.
In hoogfrequente voedingssystemen kan parasitaire inductie de schakelgolfvormen en de algehele efficiëntie beïnvloeden. DUFEW-weerstanden met lage inductie bieden snelle responskarakteristieken voor toepassingen zoals snubbercircuits, stroombegrenzingscircuits en pulsabsorptiecircuits.
Bij elektronische testsystemen hebben de responskarakteristieken van weerstandscomponenten een directe invloed op de meetnauwkeurigheid. Het geoptimaliseerde ontwerp met lage inductie helpt een nauwkeurigere pulsrespons te bereiken, signaalvervorming te verminderen en de herhaalbaarheid van tests te verbeteren.
| Structuur | Functie |
|---|---|
| Legering weerstandsdraad | Biedt stabiele weerstandseigenschappen |
| Symmetrische bifilaire wikkeling | Vermindert magnetische koppeling |
| Mica-isolatielaag | Scheidt wikkellagen en verbetert de stabiliteit |
| Kwarts thermische vulling | Verbetert de warmtegeleiding |
| Aluminium behuizing | Biedt mechanische bescherming en thermisch beheer |
| Parameter | Specificatie |
|---|---|
| Producttype | Niet-inductieve aluminium beklede weerstand |
| Belangrijkste kenmerk | Lage inductieprestaties |
| Wikkeltechnologie | Ayrton-Perry bifilaire wikkeling |
| Vermogensbereik | 50W -- 6KW |
| Weerstandsbereik | 0,01 Ω -- 120 kΩ |
| Bedrijfsspanning | ≤1200V |
| Weerstandstolerantie | ±3%, ±5%, ±10% |
| Temperatuurcoëfficiënt | ≤300 ppm/℃ |
| Behuizingsmateriaal | Aluminiumlegering |
| Isolatiemateriaal | Vlamvertragende verbinding op hoge temperatuur |
| Diëlektrische sterkte | 2500VAC / 60s |
| Isolatieweerstand | ≥100MΩ |
| Standaard | GB-5792 |
| Vergelijkingsitem | DUFEW niet-inductieve aluminium beklede weerstand | Conventionele draadgewonden weerstand |
|---|---|---|
| Huidige reactie | Ontworpen voor snelle stroomveranderingen | Beperkt door parasitaire inductie |
| Magnetisch effect | Tegengestelde magnetische velden heffen elkaar op | Magnetische velden stapelen zich op |
| Prestaties schakelen | Geschikt voor hoogfrequente circuits | Vooral geschikt voor laagfrequente toepassingen |
| EMI-controle | Verminderd risico op elektromagnetische interferentie | Hogere geluidsproductie |
| Halfgeleiderbescherming | Helpt spanningspieken te verminderen | Kan voorbijgaande stress verhogen |
| Industrie | Typisch gebruik |
|---|---|
| Vermogenselektronica | Hoogfrequente energieabsorptie |
| EV-oplaadsystemen | Schakelbeveiligingscircuits |
| Omvormers voor zonne-energie | DC-energieontlading |
| Windenergiesystemen | Omvormerbescherming |
| Servo-aandrijvingen | Dynamisch remmen |
| Industriële automatisering | Hogesnelheidscontrolesystemen |
| Laboratoriumapparatuur | Precisie polstesten |
DUFEW ondersteunt de ontwikkeling van niet-inductieve weerstanden op maat, afhankelijk van de toepassingsvereisten.
Beschikbare maatwerk:
| Aangepast artikel | Opties |
|---|---|
| Weerstandswaarde | 0,01Ω-120kΩ |
| Vermogen | 50W-6KW |
| Inductantievereiste | Op maat gemaakt ontwerp met lage inductie |
| Afmetingen | Standaard of speciale behuizing |
| Terminals | Roestvrije aansluitklemmen of draden voor hoge temperaturen |
| Elektrische parameters | Aangepast volgens circuitvereisten |
Omdat snelle stroomveranderingen parasitaire inductie in conventionele weerstanden kunnen genereren, waardoor spanningspieken en elektrische ruis ontstaan. Niet-inductieve weerstanden minimaliseren deze effecten en verbeteren de circuitstabiliteit.
Het belangrijkste verschil is de interne wikkeltechnologie. DUFEW maakt gebruik van Ayrton-Perry bifilaire wikkeling om de interactie met magnetische velden te verminderen, terwijl standaardweerstanden gewoonlijk conventionele wikkeling in één richting gebruiken.
Ja. Ze worden vaak gebruikt in inverter-remcircuits, pulsabsorptiecircuits en vermogenselektronische systemen die een snelle respons vereisen.
Ja. DUFEW biedt OEM-aanpassingen voor weerstandswaarde, vermogen, mechanische afmetingen, aansluitklemmen en vereisten voor lage inductie.
