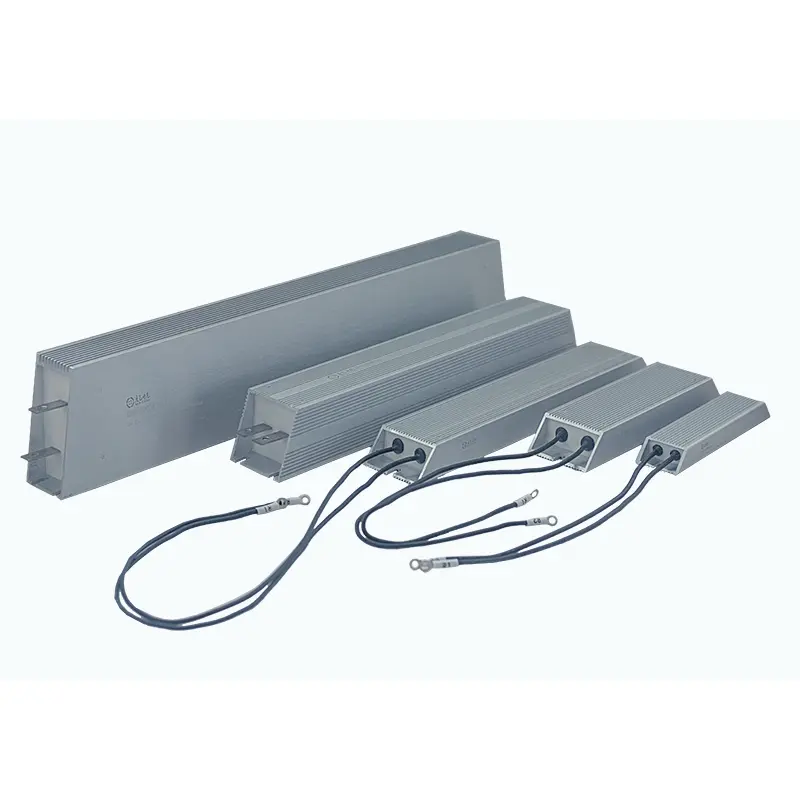

Omvormer aluminium beklede weerstand

DUFEW Inverter Aluminium Clad Resistor is speciaal ontworpen voor remsystemen met variabele frequentieaandrijving (VFD), servoaandrijvingen en industriële motorbesturingstoepassingen die betrouwbare regeneratieve energieabsorptie vereisen.

Tijdens het vertragen, heffen of snel stoppen van de motor genereert de motor regeneratieve energie die terugvloeit naar de DC-bus van de omvormer. Als deze energie niet effectief kan worden verbruikt, kan een overmatige spanningsopbouw leiden tot overspanningsfouten van de omvormer of tot beschadiging van voedingscomponenten.

DUFEW inverter-remweerstanden zetten geregenereerde elektrische energie om in warmte-energie via een hoogwaardige met aluminium beklede weerstandsstructuur, waardoor de stabiele werking van de inverter wordt gehandhaafd en de systeemveiligheid wordt verbeterd.

Met een duurzame behuizing van aluminiumlegering, hooggeïsoleerde inkapselingstechnologie en een geoptimaliseerd ontwerp voor thermisch beheer, biedt DUFEW betrouwbare remweerstandsoplossingen voor fabrikanten van industriële automatisering, leveranciers van omvormers en apparatuurbouwers over de hele wereld.

Verkrijgbaar met vermogens van 50 W tot 6 kW, weerstandswaarden van 0,01 Ω tot 120 kΩ en aanpasbare specificaties om te voldoen aan de verschillende remvereisten van de omvormer.

Ontworpen voor inverterregeneratieve energieregeling

In tegenstelling tot weerstanden voor algemeen gebruik, moeten inverter-remweerstanden bestand zijn tegen herhaalde kortdurende energiepulsen met hoog vermogen tijdens remcycli.

DUFEW Inverter aluminium beklede weerstand is ontworpen om het volgende te verwerken:

- Plotselinge vrijgave van regeneratieve energie

- Frequente acceleratie- en vertragingscycli

- Kortstondige overbelasting

- Dynamische remvereisten

Door overtollige energie veilig af te voeren, helpt het:

- Voorkom overspanning van de DC-bus

- Bescherm invertermodules

- Verbeter de remreactie

- Verhoog de betrouwbaarheid van de apparatuur

Belangrijkste voordelen

Geavanceerde structuur voor dynamische remprestaties

1. Hoogwaardig aluminium behuizingsontwerp

Het weerstandselement is gebouwd met isolatiemateriaal voor hoge temperaturen en omwikkeld met weerstandsdraad van een hoogwaardige nikkel-chroom (Ni-Cr) of koper-nikkel (Cu-Ni) legering. Na isolatie van de mica-isolatie wordt het geheel gevuld met vlamvertragend thermisch mengsel en afgedicht in een behuizing van aluminiumlegering.

Deze geïntegreerde structuur verbetert de mechanische sterkte, trillingsweerstand, efficiëntie van de warmteoverdracht en bedrijfszekerheid op lange termijn bij industriële remtoepassingen.

2. Geoptimaliseerd thermisch beheersysteem

De interne structuur maakt gebruik van kwartsvulling gecombineerd met speciale verbindingsverbindingen om de thermische geleidbaarheid te verbeteren. Vergeleken met traditionele luchtisolatie brengt dit ontwerp de warmte efficiënter over van het weerstandselement naar de aluminium behuizing.

Samen met de externe warmteafvoergroeven helpt het thermische ontwerp stabiele remprestaties te behouden, de temperatuurbalans te verbeteren en de levensduur onder herhaalde belastingsomstandigheden te verlengen.

3. Flexibele verbindingsconfiguratie

DUFEW ondersteunt verschillende aansluitopties, waaronder roestvrijstalen aansluitklemmen en hogetemperatuurkabels, om aan verschillende installatievereisten te voldoen. De geïntegreerde montagegaten vereenvoudigen de installatie in omvormerkasten en industriële besturingssystemen.

Hoe een remweerstand van een omvormer selecteren?

Voor het selecteren van de juiste weerstand moet rekening worden gehouden met de parameters van de omvormer, de remomstandigheden en de installatieomgeving.

Een onjuiste weerstandsselectie kan resulteren in een overmatige remstroom, onvoldoende remkoppel, oververhitting of beveiligingsalarmen van de omvormer. DUFEW raadt aan geschikte weerstandswaarden te selecteren op basis van de specificaties van de omvormer en de werkelijke bedrijfsvereisten.

Vermogensreductiecurve

Typische toepassingen

Technische specificaties

Elektrische prestatietest

Remweerstand van omvormer versus algemene vermogensweerstand

Installatierichtlijnen

1. Bevestig de technische specificaties

Controleer vóór de installatie het model van de omvormer, het aanbevolen weerstandsbereik, het vereiste remvermogen en de werkcyclus om er zeker van te zijn dat de weerstand overeenkomt met de systeemvereisten.

2. Inspecteer de staat van het product

Controleer vóór installatie de aluminium behuizing, aansluitingen, staat van de inkapseling en montagestructuur om er zeker van te zijn dat de weerstand vrij is van schade en klaar is voor gebruik.

3. Zorg voor goede koelingsomstandigheden

Een goede warmteafvoer is essentieel voor een betrouwbare remwerking. Verticale installatie wordt aanbevolen om de luchtstroom te verbeteren, terwijl er voldoende afstand tussen de weerstanden moet worden aangehouden. Voor gesloten kasten kan, afhankelijk van de bedrijfsomstandigheden, extra geforceerde ventilatie nodig zijn.

4. Voltooi de elektrische aansluiting

Gebruik hittebestendige kabels, zorg voor veilige aansluitingen en houd de bedradingsafstand tussen de omvormer en de weerstand zo kort als praktisch mogelijk is om de betrouwbaarheid van de verbinding te verbeteren.

5. Voer een werkingstest uit

Controleer na de installatie de weerstandswaarde, controleer de oppervlaktetemperatuur tijdens bedrijf en controleer de remprestaties om er zeker van te zijn dat het systeem correct functioneert.

OEM-productiemogelijkheden op maat

DUFEW ondersteunt op maat gemaakte remweerstandoplossingen voor inverters, waaronder:

Veelgestelde vragen

Vraag 1: Wat doet een met aluminium beklede omvormerweerstand?

Een met aluminium beklede inverterweerstand absorbeert de regeneratieve energie die wordt gegenereerd tijdens het remmen van de motor en zet deze om in warmte-energie, waardoor overspanning van de DC-bus wordt voorkomen en het invertersysteem wordt beschermd.

Vraag 2: Hoe selecteer ik de juiste weerstandswaarde?

De weerstandswaarde moet het aanbevolen bereik van de fabrikant van de omvormer volgen. Een te lage waarde kan overmatige stroom veroorzaken, terwijl een te hoge waarde de remprestaties kan verminderen.

Vraag 3: Kan deze weerstand worden gebruikt voor servoaandrijvingen?

Ja. DUFEW inverter-remweerstanden zijn geschikt voor servosystemen, vooral toepassingen die snelle vertragingen en herhaalde remcycli vereisen.

Vraag 4: Kan temperatuurbescherming worden toegevoegd?

Ja. DUFEW ondersteunt het toevoegen van thermische schakelaars of temperatuurbeveiligingscomponenten voor toepassingen die extra veiligheidsmonitoring vereisen.
