We bieden een uitgebreid portfolio inclusief weerstanden, remeenheden, reactoren, vermogensfilters en transformatoren, met volledige aanpassingsmogelijkheden om aan uiteenlopende toepassingsvereisten te voldoen.

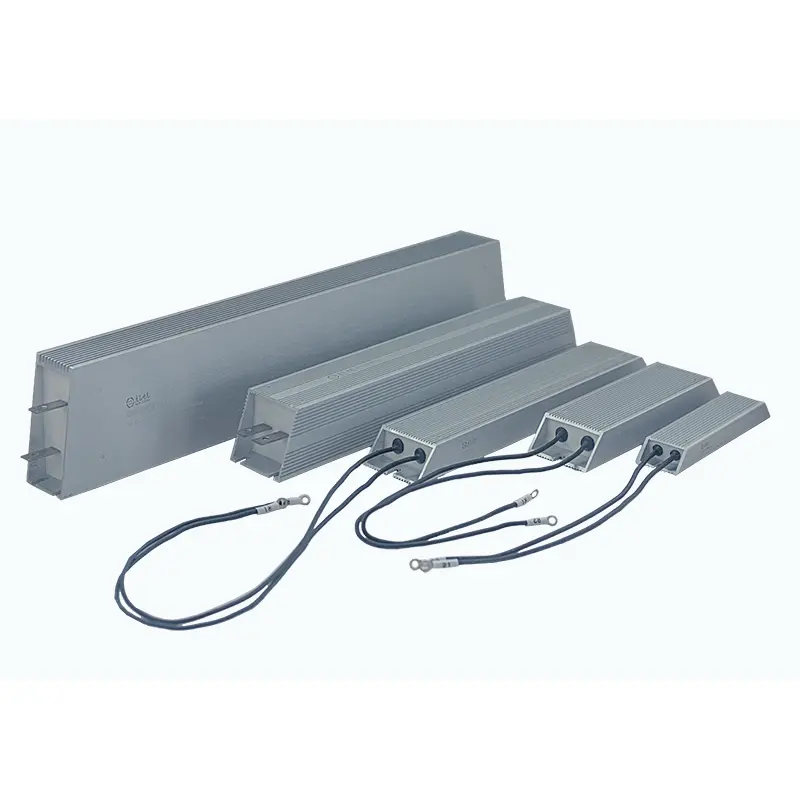

Industriële energiesystemen werken vaak onder zware belasting, veelvuldig remmen, trillingen en hoge temperaturen. Om een betrouwbare werking in deze veeleisende omgevingen te garanderen, combineert de DUFEW trapeziumvormige aluminium beklede weerstand een robuuste aluminium behuizing met een geoptimaliseerde interne thermische structuur die warmte efficiënt overdraagt en het weerstandselement beschermt tegen stof, vocht, trillingen en mechanische schokken.
Het weerstandselement is vervaardigd met behulp van nauwkeurig gewikkelde draad van nikkel-chroom (Ni-Cr) of Constantaan-legering, gemonteerd op een isolerende kern voor hoge temperaturen. Na elektrische isolatie met micaplaten wordt het geheel volledig ingekapseld in een trapeziumvormige aluminium behuizing met behulp van een speciaal samengesteld mengsel van hoogzuiver kwartszand en hogetemperatuurhars. Deze structuur creëert een efficiënt thermisch geleidingspad, waarbij de interne warmte snel wordt overgedragen naar de externe koelvinnen, terwijl de weerstand wordt beschermd tegen oxidatie en omgevingsverontreiniging.
De weerstand is ontworpen voor industriële automatisering en zware apparatuur en ondersteunt zowel roestvrijstalen aansluitingen als draadverbindingen met hoge temperaturen, waardoor flexibele installatie mogelijk is in VFD-remsystemen, servoaandrijvingen, motorbesturingskasten, loadbanks, apparatuur voor hernieuwbare energie en industriële stroomdistributiesystemen.
In tegenstelling tot conventionele rechthoekige aluminium weerstanden is de trapeziumvormige behuizing speciaal ontworpen om zowel de koelefficiëntie als de mechanische stabiliteit in industriële omgevingen te verbeteren.
Het trapeziumvormige profiel vergroot het externe koeloppervlak, waardoor de warmte efficiënter kan worden afgevoerd door natuurlijke convectie en de continue bedrijfsprestaties worden verbeterd.
Het weerstandselement is volledig afgedicht in de aluminium behuizing en biedt uitstekende weerstand tegen stof, vocht, trillingen en oxidatie, terwijl de levensduur van het product wordt verlengd.
Een bredere montagebasis biedt een sterkere mechanische ondersteuning, waardoor beweging onder voortdurende trillingen wordt verminderd en de weerstand geschikt wordt gemaakt voor kranen, liften, werktuigmachines en andere zware apparatuur.
De kwartszandvulling brengt de warmte veel sneller over dan lucht, waardoor de interne warmte de aluminium behuizing snel kan bereiken voor betere koelprestaties. Er kunnen extra koellichamen worden geïnstalleerd als een hogere continue vermogensdissipatie vereist is.
- Geoptimaliseerde trapeziumvormige behuizing - Een groter koeloppervlak verbetert de natuurlijke warmteafvoer in vergelijking met conventionele rechthoekige aluminium weerstanden.
- Volledig ingegoten constructie - Volledige inkapseling beschermt tegen stof, vocht, trillingen, oxidatie en mechanische schokken.
- Uitstekende thermische geleidbaarheid - De kwartszandvulling brengt de interne warmte snel over naar de aluminium behuizing, wat een hogere vermogensdichtheid ondersteunt.
- Groot weerstandsbereik - Beschikbaar van 0,01 Ω tot 120 kΩ met weerstandstoleranties van ±3%, ±5% en ±10%.
- Betrouwbare mechanische sterkte - Brede aluminium basis zorgt voor een veilige montage voor apparatuur die onder voortdurende trillingen werkt.
- Flexibele aansluitopties - Verkrijgbaar met roestvrijstalen aansluitklemmen of hogetemperatuurkabels voor verschillende installatievereisten.
- Aangepaste productie beschikbaar - Vermogen, weerstandswaarde, afmetingen, aansluitingen en montageconfiguraties kunnen worden aangepast voor OEM-projecten.
De trapeziumvormige aluminium beklede weerstand is geschikt voor industriële systemen die een betrouwbare vermogensdissipatie, hoge mechanische sterkte en langdurige stabiliteit vereisen.
Frequentieregelaars (VFD's), servoaandrijvingen, motorremcircuits en regeneratieve energiedissipatiesystemen.
Kranen, liften, walserijen, mijnbouwmachines, compressoren en andere apparatuur die onder frequente trillings- en remomstandigheden werkt.
Loadbanks, testen van voedingen, batterijontladingssystemen, dynamische belastingsimulatie en industriële testbanken.
Apparatuur voor energieopslag, fotovoltaïsche omvormers, windenergieconverters, laadapparatuur en energieconversiesystemen.
Elektrische kasten, distributieapparatuur, automatiseringssystemen en OEM-machines die compacte, afgedichte en zeer betrouwbare vermogensweerstanden vereisen.
Een juiste installatie is essentieel voor optimale thermische prestaties en een lange levensduur.
Bevestig vóór de installatie dat de weerstandswaarde, het vermogen, de bedrijfsspanning en de afmetingen voldoen aan de apparatuurvereisten.
Controleer of de aluminium behuizing, aansluitingen en montagegaten vrij zijn van vervorming, scheuren of transportschade.
Installeer de weerstand stevig met behulp van de montagegaten op de basis. Zorg ervoor dat het montageoppervlak vlak en stijf is om een goede mechanische stabiliteit te behouden.
Voor toepassingen met middelhoog en hoog vermogen brengt u een dunne laag thermisch mengsel aan tussen de weerstandsbasis en de montageplaat of het koellichaam om de warmteoverdracht te verbeteren.
Sluit de aansluitklemmen of geleidingsdraden stevig aan en controleer of alle elektrische aansluitingen goed vastzitten om overmatige contactweerstand te voorkomen.
Installeer de weerstand op een goed geventileerde plaats. Voor gesloten elektrische kasten wordt geforceerde luchtkoeling aanbevolen bij werking op hoog vermogen.
Meet de weerstandswaarde voordat u het circuit onder spanning zet en bewaak de bedrijfstemperatuur tijdens de eerste inbedrijfstelling.
Het weerstandselement is nauwkeurig gewikkeld met behulp van hoogwaardige nikkel-chroom (Ni-Cr) of Constantaan-legeringsdraad voor stabiele elektrische prestaties, een hoog overbelastingsvermogen en een lange levensduur.
Een duurzame mica-isolatielaag isoleert de weerstandsdraad elektrisch van de aluminium behuizing, terwijl de uitstekende diëlektrische sterkte bij hoge temperaturen behouden blijft.
De interne holte is gevuld met zeer zuiver kwartszand en hittebestendige hars, waardoor een efficiënt thermisch geleidingspad ontstaat dat snel warmte van het weerstandselement naar de aluminium behuizing overbrengt.
De behuizing van geëxtrudeerd aluminium heeft een geoptimaliseerd trapeziumvormig profiel dat het koeloppervlak vergroot en de natuurlijke luchtconvectie verbetert in vergelijking met conventionele rechthoekige behuizingen.
Verkrijgbaar met roestvrijstalen aansluitklemmen of geleidingsdraden voor hoge temperaturen om aan verschillende installatie- en bedradingsvereisten te voldoen.
| Modelcode | Beschrijving | Voorbeeld |
|---|---|---|
| AUTO | Trapeziumvormige, met aluminium beklede weerstandsserie | AUTO |
| 1500W | Nominaal vermogen | 1500W |
| 27R | Nominale weerstand | 27Ω |
| J | Weerstandstolerantie | J = ±5% (Optioneel: H = ±3%, K = ±10%) |
| Parameter | Specificatie |
|---|---|
| Vermogensbereik | 50W--6kW |
| Bedrijfsspanning | ≤1200V |
| Weerstandsbereik | 0,01Ω--120kΩ |
| Weerstandstolerantie | ±3% / ±5% / ±10% |
| Beschermingsgraad | IP00 |
| Temperatuurcoëfficiënt (TCR) | ≤300 ppm/°C |
| Vlamvertragende beoordeling | UL 94V-2 |
| Standaard | GB/T 5792 |
| Kenmerkend | Testomstandigheden | Prestatie |
|---|---|---|
| Diëlektrisch bestand tegen spanning | 2500VAC / 50Hz / 60s | Lekstroom ≤10mA |
| Isolatieweerstand | 1000VDC | ≥100MΩ |
| Overbelasting van korte duur | 10× nominaal vermogen gedurende 5 seconden | Geen zichtbare schade |
| Laad leven | Cyclische werking (10s AAN / 90s UIT) | >9.000 uur |
| Vochtige hittebestendigheid | 40°C ±2°C, 90--95% RH, 100 uur | ΔR ≤ ±(1%R + 0,05Ω) |
| Snelle temperatuurcycli | -55°C / 55°C / 155°C, elk 15 minuten, 5 cycli | ΔR ≤ ±(2%R + 0,05Ω) |
| Hittebestendigheid | 350°C gedurende 2 uur | Geen zichtbare verkleuring of schade |
| Temperatuurcoëfficiënt | Nominale belasting versus koudebestendigheid | <300 ppm/°C |
| Vlamweerstand | 10× nominaal vermogen gedurende 5 minuten | Geen ontsteking of open vuur |
| Kenmerkend | Testomstandigheden | Prestatie |
|---|---|---|
| Eindsterkte | 45N / 30s | Geen losraken of zichtbare schade |
| Trillingsbestendigheid | 5-200 Hz, 1 g, 98 m/s² | Geen zichtbare structurele schade |
| Weerstand tegen soldeerhitte | Klemmen ondergedompeld in soldeer van 350 ± 5 °C gedurende 3 seconden | ΔR ≤ ±(1%R + 0,05Ω) |
| Verschijning | Visuele inspectie | Geen zichtbare schade, duidelijke markering |
| Soldeerbaarheid | Aansluitklemmen ondergedompeld in soldeer van 235 ± 5 °C gedurende 5 seconden | Soldeerdekking ≥95% |
| Vergelijkingsitem | Trapeziumvormige aluminium beklede weerstand | Conventionele rechthoekige weerstand in aluminium behuizing |
|---|---|---|
| Huisvestingsontwerp | Trapeziumvormig profiel vergroot het warmteafvoeroppervlak en de luchtstroomefficiëntie | Standaard rechthoekige behuizing met kleiner koeloppervlak |
| Thermisch beheer | Met kwarts gevulde constructie brengt warmte snel over naar de aluminium behuizing, voor stabielere bedrijfstemperaturen | De warmteafvoer is vooral afhankelijk van het oppervlak van de behuizing, wat resulteert in een lager thermisch rendement |
| Stabiliteit van montage | Brede basis biedt uitstekende mechanische stabiliteit voor trillingsgevoelige apparatuur | Een smallere basis biedt een lagere weerstand tegen trillingen |
| Milieubescherming | Volledig afgedichte constructie is bestand tegen stof, vocht, oxidatie en mechanische vervuiling | Standaard afdichting biedt beperkte bescherming in zware industriële omgevingen |
| Hoge weerstandscapaciteit | Weerstandswaarden beschikbaar tot 120 kΩ met stabiele prestaties | Opties met hoge weerstand zijn over het algemeen beperkter |
A: De trapeziumvormige aluminium behuizing vergroot het externe koeloppervlak en verbetert de natuurlijke luchtstroom rond de weerstand. Het biedt ook een bredere montagebasis voor betere mechanische stabiliteit, waardoor het geschikt is voor zware industriële apparatuur.
EEN: Ja. De met kwarts gevulde inkapseling brengt de interne warmte efficiënt over naar de aluminium behuizing, waardoor de weerstand bestand is tegen herhaalde remcycli en kortdurende overbelastingen, terwijl de betrouwbare prestaties behouden blijven.
EEN: Ja. Optionele ingebouwde thermische schakelaars of temperatuursensoren kunnen op verzoek worden geïntegreerd om extra bescherming tegen oververhitting te bieden voor onbeheerde of veiligheidskritische toepassingen.
A: Ja, op voorwaarde dat alle weerstanden identieke specificaties hebben. Uniforme ventilatie, gebalanceerde bedrading en goede warmteafvoer moeten worden gehandhaafd om een gelijkmatige verdeling van de belasting en betrouwbaarheid op lange termijn te garanderen.
- Professionele fabrikant van vermogensweerstanden met jarenlange ervaring in industriële vermogenselektronica.
- OEM- en ODM-aanpassing voor weerstand, vermogen, afmetingen, aansluitingen en montageopties.
- Strenge kwaliteitscontrole met uitgebreide elektrische en mechanische tests vóór verzending.
- Snelle productie en stabiele levering voor zowel standaardmodellen als maatwerkprojecten.
- Technische ondersteuning om klanten te helpen bij het selecteren van de meest geschikte weerstandsoplossing voor hun toepassing.
