We bieden een uitgebreid portfolio inclusief weerstanden, remeenheden, reactoren, vermogensfilters en transformatoren, met volledige aanpassingsmogelijkheden om aan uiteenlopende toepassingsvereisten te voldoen.

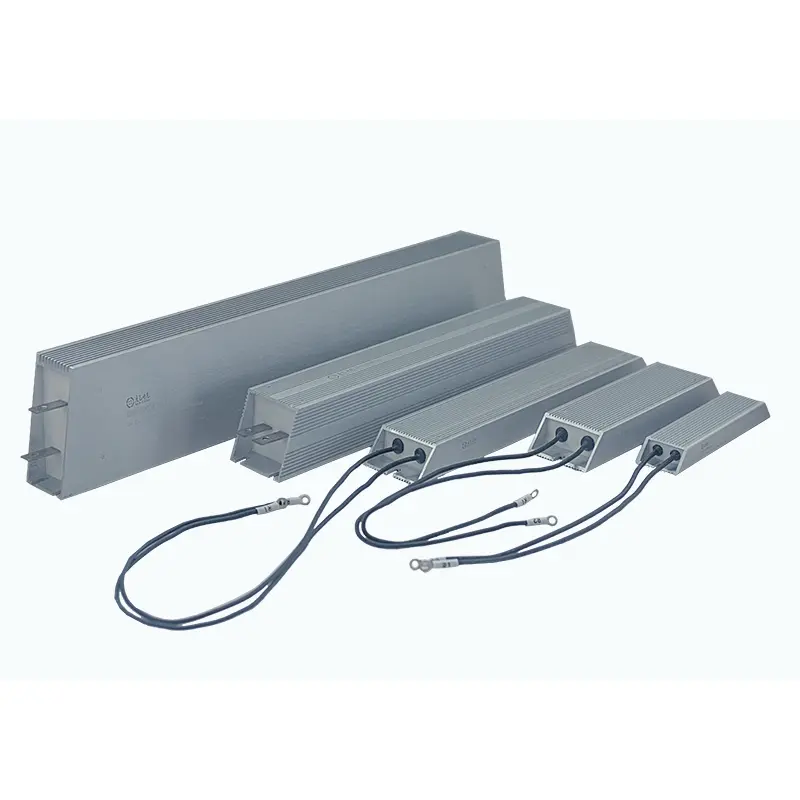

DUFEW op maat gevormde aluminium beklede weerstand is een technische oplossing ontwikkeld voor industriële apparatuur die speciale installatieafmetingen, unieke montagestructuren of aangepaste leidingrichtingen vereist.
In tegenstelling tot standaard met aluminium beklede weerstanden met vaste afmetingen, kan deze op maat gemaakte vermogensweerstand worden vervaardigd volgens de lay-out van uw daadwerkelijke apparatuur, inclusief behuizingsvorm, montagegaten, aansluitpositie en draaduitgangsrichting.
Met vermogens van 50W tot 6KW, weerstandswaarden van 0,01Ω tot 120kΩ en tolerantieopties van ±3%, ±5% en ±10% biedt DUFEW flexibele OEM-weerstandsoplossingen voor automatiseringssystemen, motorbesturingsapparatuur, transportsystemen en speciale industriële toepassingen.
Door het ontwerp van de weerstand af te stemmen op de bestaande installatieruimte kunnen klanten herontwerp van de kast vermijden, de aanpassingskosten verlagen en de integratie van apparatuur vereenvoudigen.
Standaardweerstanden zijn ontworpen voor standaardapparatuurlay-outs. Veel industriële machines, speciale voertuigen en op maat gemaakte besturingssystemen hebben echter een beperkte interne ruimte of onregelmatige montageposities.
DUFEW ontwikkelt op maat gemaakte, met aluminium beklede weerstanden om deze uitdagingen op te lossen.
| Functie | Klantvoordeel |
|---|---|
| Aangepaste behuizingsgeometrie | Past in onregelmatige apparatuurruimtes zonder structurele aanpassingen |
| Verstelbare montagegaten | Directe installatie zonder extra beugels |
| Flexibele leidinguitgangsrichting | Voorkomt bedradingsinterferentie in schakelkasten |
| Volledig afgedichte aluminium constructie | Beschermt weerstandselementen tegen stof, vocht en trillingen |
| Geoptimaliseerde thermische vultechnologie | Zorgt voor een gelijkmatige warmteoverdracht en voorkomt plaatselijke oververhitting |
| OEM-technische ondersteuning | Biedt maatwerkoplossingen, van prototype tot massaproductie |
DUFEW biedt op maat gemaakte aluminium behuizingsontwerpen op basis van klanttekeningen, installatievereisten en lay-outomstandigheden van de apparatuur. De behuizingsstructuur kan worden aangepast voor complexe installatieomgevingen, waaronder L-vormige configuraties, offsetstructuren, ontwerpen met meerdere hoeken, speciale uitgesneden vormen en op maat gemaakte montagebases.
Dankzij deze flexibele ontwerpbenadering kan de weerstand direct worden geïntegreerd in compacte apparatuurruimten of systemen met beperkte installatieruimte, waardoor extra aanpassingswerk tijdens de montage wordt verminderd.
De montagestructuur kan worden aangepast aan specifieke apparatuurvereisten, waaronder de gatafstand, de verzonken diepte, het aantal montageoren en de beugelhoeken.
Door de montage-interface tijdens de productie te optimaliseren, helpt DUFEW klanten extra adapters te vermijden en een snellere, betrouwbaardere installatie te realiseren.
Het weerstandselement is vervaardigd met een hoogwaardige weerstandsdraad van een legering die nauwkeurig op een hoge temperatuur isolerende kern is gewikkeld. Na isolatie van de mica-isolatie wordt het geheel gevuld met kwartszand en speciale thermische hechtmaterialen in de aluminium behuizing om de algehele stabiliteit te verbeteren.
De inkapselingsstructuur biedt:
- Verbeterde thermische geleidbaarheid vergeleken met luchtisolatie
- Stabiele warmteoverdrachtsprestaties
- Verbeterde elektrische isolatiecapaciteit
- Verminderd risico op plaatselijke oververhitting
Om aan verschillende installatievereisten te voldoen, ondersteunt DUFEW meerdere terminal- en leadconfiguraties, waaronder roestvrijstalen terminals, hogetemperatuur-leaddraden, ontwerpen met zijuitgangen en schuine uitlaatstructuren.
Deze op maat gemaakte aansluitopties helpen interferentie met omliggende componenten te voorkomen en bieden meer flexibiliteit voor systeemintegratie.
| Ontwerpfunctie | Techniekvoordeel |
|---|---|
| Op maat gevormde aluminium schaal | Geschikt voor installatieomgevingen voor speciale apparatuur |
| Thermische vulling van kwartszand | Verbetert de efficiëntie van de warmteafvoer |
| Draadgewonden element van gelegeerd staal | Biedt stabiele weerstandsprestaties |
| Volledig gesloten constructie | Verbetert de bescherming tegen stof en vocht |
| Aluminium warmteafvoerlichaam | Brengt snel interne warmte over |
| Aangepaste uitlaatrichting | Vereenvoudigt de elektrische aansluiting |
| Parameter | Specificatie |
|---|---|
| Producttype | Op maat gevormde, met aluminium beklede weerstand |
| Technologie | Draadgewonden vermogensweerstand |
| Vermogen | 50W -- 6KW |
| Weerstandsbereik | 0,01 Ω -- 120 kΩ |
| Bedrijfsspanning | ≤1200V |
| Weerstandstolerantie | ±3%, ±5%, ±10% |
| Kernmateriaal | Isolatiemateriaal voor hoge temperaturen |
| Weerstandsdraad | Premium gelegeerde weerstandsdraad |
| Behuizingsmateriaal | Aluminiumlegering |
| Vulmateriaal | Kwartszand thermische verbinding |
| Temperatuurcoëfficiënt | ≤300 ppm/℃ |
| Isolatieweerstand | ≥100MΩ |
| Diëlektrische sterkte | 2500VAC / 60s |
| Vlamwaardering | UL94V-2 |
| Standaard | GB-5792 |
| Testitem | Testconditie | Prestatie |
|---|---|---|
| Diëlektrische sterkte | 2500VAC / 50Hz / 60s | Lekstroom ≤10mA |
| Isolatieweerstand | 1000VDC | ≥100MΩ |
| Korte overbelasting | 10 keer nominaal vermogen gedurende 5 seconden | Geen zichtbare schade |
| Lange levensduur van de belasting | Cyclische werkingstest | >9000 uur |
| Vochtbestendigheid | 40℃±2℃ / 90%-95% RV /100 uur | ΔR≤±(1%R+0,05Ω) |
| Temperatuur fietsen | -55℃ / 55℃ /155℃ cycli | Stabiele prestaties |
| Hittebestendigheid | 350℃ / 2 uur | Geen duidelijke schade |
| Vlamweerstand | 10 keer nominaal vermogen | Geen verbranding |
| Industrie | Sollicitatie |
|---|---|
| Industriële automatisering | Aangepaste rem- en beveiligingscircuits |
| Servosystemen | Energieabsorptie en dynamisch remmen |
| Elektrische voertuigen | Vermogenscontrolesystemen met beperkte ruimte |
| Speciale voertuigen | Aangepaste elektrische lay-outs |
| Apparatuur testen | Simulatiesystemen laden |
| Hernieuwbare energie | Toepassingen voor energieontlading |
| Liften en kranen | Motorremsystemen |
| Maritieme uitrusting | Compacte elektrische besturingssystemen |
Het aanpassingsproces begint met een gedetailleerd overzicht van de eisen van de klant, inclusief installatieafmetingen, montagepositie, nominaal vermogen, weerstandswaarde en leidingrichting. Deze specificaties helpen bij het definiëren van de basisontwerpvereisten voor de weerstandsstructuur.
Op basis van de toepassingsvereisten ontwikkelen DUFEW-ingenieurs de geschikte structuur door het ontwerp van de behuizing, de prestaties van de warmteafvoer, de terminalconfiguratie en de interne vultechnologie te evalueren om een betrouwbare integratie met de apparatuur van de klant te garanderen.
Na bevestiging van het ontwerp wordt elke weerstand vervaardigd via gestandaardiseerde productieprocedures en ondergaat hij elektrische en mechanische tests om de prestaties, veiligheid en betrouwbaarheid vóór verzending te verifiëren.
| Vergelijking | Aangepaste oplossing | Standaard aluminium beklede weerstand |
|---|---|---|
| Huisvestingsontwerp | Flexibele behuizingsconstructies ontwikkeld op basis van apparatuurvereisten | Vast rechthoekig behuizingsontwerp |
| Installatiecompatibiliteit | Kan worden geïntegreerd in onregelmatige of beperkte installatieruimtes | Vereist standaard montagevoorwaarden |
| Montageconfiguratie | Montagegaten en beugels kunnen worden aangepast op basis van de lay-out van de apparatuur | Vaste montageafmetingen |
| Terminalregeling | Meerdere terminal- en leadrichtingen beschikbaar | Standaard terminalconfiguratie |
| Apparatuurintegratie | Vermindert extra wijzigingswerk tijdens de installatie | Mogelijk zijn aanpassingen aan bestaande apparatuurstructuren nodig |
| Toepassingsbereik | Geschikt voor speciale machines en op maat gemaakte industriële apparatuur | Geschikt voor algemene industriële toepassingen |
Een oplossing op maat wordt aanbevolen wanneer apparatuur beperkte installatieruimte, onregelmatige montageposities of speciale aansluitvereisten heeft. Hierdoor kan de weerstand in bestaande systeemontwerpen passen zonder grote structurele veranderingen.
Nee. DUFEW maakt gebruik van geoptimaliseerde interne vulling en thermische overdrachtsstructuren om een uniforme warmteverdeling te behouden en het risico op plaatselijke oververhitting tijdens bedrijf te verminderen.
DUFEW ondersteunt maatwerk op basis van applicatievereisten, waaronder:
- Vorm van de behuizing
- Montageafmetingen
- Vermogen
- Weerstandswaarde
- Terminaltype
- Leidinggeven
- Installatiestructuur
Standaardmodellen zijn geschikt voor gangbare installatieomgevingen, terwijl aangepaste ontwerpen meer flexibiliteit bieden voor apparatuur met speciale ruimtebeperkingen, montagevereisten of bedradingslay-outs.
