We bieden een uitgebreid portfolio inclusief weerstanden, remeenheden, reactoren, vermogensfilters en transformatoren, met volledige aanpassingsmogelijkheden om aan uiteenlopende toepassingsvereisten te voldoen.

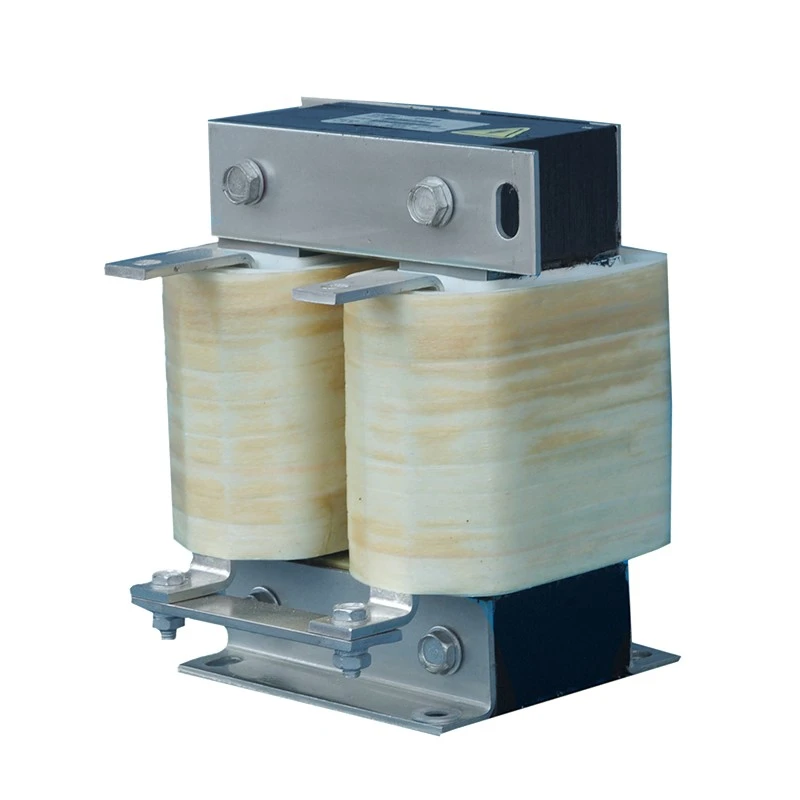

De VFD DC Link Reactor wordt in serie geschakeld binnen het tussenliggende DC-buscircuit tussen de gelijkrichtbrug en de invertertrap van een VFD-systeem.
Tijdens AC-naar-DC-conversie kunnen gelijkrichterwerking en belastingsvariatie stroomrimpels en elektrische fluctuaties in de DC-bus introduceren. De reactor maakt gebruik van inductieve energieopslageigenschappen om stroomveranderingen af te vlakken, een continue gelijkstroomstroom te behouden en de stabiliteit van de voeding van de omvormer te verbeteren.
In tegenstelling tot standaard AC-reactoren zijn DC Link Reactoren ontworpen om te werken onder continue gelijkstroomomstandigheden. Dufew maakt gebruik van een DC-voorspanningsbestendige, gesegmenteerde magnetische structuur met luchtspleet om een stabiele inductie te behouden en het risico op magnetische verzadiging te verminderen.
De reactor beschikt over:
- Koudgewalste kern van siliciumstaal met laag verlies voor minder magnetisch verlies
- Gesegmenteerde luchtspleetstructuur voor stabiele DC-werking
- Klasse F-isolatiesysteem voor betrouwbaarheid bij hoge temperaturen
- Vacuümimpregnatieproces voor mechanische sterkte en vochtbestendigheid
- Koper- of aluminiumwikkelingsopties voor verschillende stroomvereisten
Deze ontwerpkenmerken maken Dufew DC Link Reactors geschikt voor VFD-systemen die stabiele DC-busprestaties, een lange levensduur en betrouwbare werking vereisen.
De gelijkrichtertrap genereert op natuurlijke wijze rimpelcomponenten in de gelijkstroom. Een DC Link Reactor verzacht de stroomgolfvorm, vermindert de rimpelstroom en helpt een continue stroomgeleiding te behouden, waardoor een stabielere invoer naar de omvormer ontstaat. Dit vermindert schommelingen in de gelijkstroomvoeding en ondersteunt een consistente werking van de motor.
Overmatige rimpelstroom kan de verwarming van de condensator verhogen en de veroudering van componenten versnellen. Door de laadspanning en de thermische belasting van DC-buscomponenten te verminderen, kan de reactor de levensduur van de condensator helpen verlengen, de algehele betrouwbaarheid van de componenten verbeteren en de onderhoudsvereisten verminderen.
Industriële apparatuur werkt vaak onder frequente acceleratie-, rem- en belastingsveranderingen. De reactor helpt een stabiele werking van de inverter te behouden en de elektrische impact van snelle belastingsvariaties te verminderen, terwijl de betrouwbare werking van vermogenshalfgeleiderapparaten wordt ondersteund.
Door de eigenschappen van de DC-bus te verbeteren en de stroomvervorming te verminderen, helpt de reactor het energieverbruik te optimaliseren en de invloed van harmonischen te beperken. Dit maakt hem geschikt voor krachtige industriële aandrijfsystemen waarbij stabiele elektrische prestaties vereist zijn.
Continue gelijkstroom kan magnetische bias veroorzaken en het risico op kernverzadiging in conventionele reactorontwerpen vergroten. De gesegmenteerde luchtspleettechnologie van Dufew zorgt voor een stabielere inductie en verbeterde magnetische lineariteit, waardoor het verzadigingsrisico wordt verminderd en een betrouwbare werking onder continue gelijkstroomomstandigheden wordt gehandhaafd.
De wikkelstructuur is ontworpen voor DC-werking met hoge stroomsterkte en kan, afhankelijk van de toepassingsvereisten, gebruik maken van koperen of aluminium geleiders. Een laag weerstandsverlies en een gecontroleerde temperatuurstijging dragen bij aan stabiele prestaties op de lange termijn. Voor modellen met hoge stroomsterkte kunnen foliewikkelconstructies ook worden gebruikt om de warmteafvoer te verbeteren met behoud van een compact installatieontwerp.
Het vacuümimpregnatieproces versterkt het isolatiesysteem en verbetert de mechanische stabiliteit, vochtbestendigheid en trillingsbestendigheid. Deze behandeling draagt bij aan het behoud van betrouwbare elektrische en mechanische prestaties tijdens langdurig industrieel gebruik.
Dufew DC Link Reactor-oplossingen worden veel gebruikt in industriële stroomconversie- en motoraandrijfsystemen.
| Sollicitatie | Belangrijkste vereiste |
|---|---|
| Aandrijfsystemen met variabele frequentie | Verminder de DC-rimpel en verbeter de betrouwbaarheid van de schijf |
| Servo-aandrijfsystemen | Verbeter de stabiliteit van de DC-bus tijdens dynamische werking |
| Liften | Ondersteuning van frequente acceleratie- en remcycli |
| Havenkranen en hijsapparatuur | Verbeter de betrouwbaarheid onder zware belasting |
| Walserijen | Verminder elektrische spanning tijdens continu gebruik |
| Spuitgietmachines | Verbeter de stabiliteit van de motoraandrijving |
| Draadtrekmachines | Zorg voor een soepele krachtoverbrenging |
| Textielmachines | Ondersteuning van een stabiele werking op lange termijn |
| Systemen testen | Verbeter de elektrische consistentie |
Een DC Link Reactor wordt aanbevolen wanneer het VFD-systeem last heeft van:
| Systeemconditie | Aanbevolen doel |
|---|---|
| Frequente gelijkstroomschommelingen | Verminder rimpelstroom |
| Spanningsbron-VFD met condensatorfiltering | Bescherm DC-buscondensatoren |
| Transformatorvoeding met grote capaciteit | Verbeter de energiestabiliteit |
| Driefasige spanningsonbalans | Verminder elektrische stress |
| Frequent accelereren en vertragen | Verbeter de betrouwbaarheid van de omvormer |
| Hoge eisen aan de netvoedingskwaliteit | Verminder de harmonische impact |
Voorbeeld: CDL-600-0600-EIDA
| Code | Beschrijving |
|---|---|
| CDL | DC Link Reactor-serie |
| 600 | Spanningsniveau (600 = 690VDC) |
| 0600 | Nominale stroom (0600 = 600A, 2500 = 2500A) |
| EI | Kernstructuur (EI = Driefasige kern, UI = Eenfasige kern) |
| D | Installatiestructuur (D = verticale installatie, W = horizontale installatie) |
| A | Wikkelmateriaal (A = aluminium, C = koper) |
| Parameter | Specificatie |
|---|---|
| Producttype | VFD DC-linkreactor |
| Installatiepositie | DC-buscircuit tussen gelijkrichter en omvormer |
| Nominale spanning | 220VAC / 380VAC / 690VAC / 1140VAC |
| Bedrijfsfrequentie | 50Hz / 60Hz / Aangepast tot 500Hz |
| Nominale stroom | 5A - 3800A |
| Spanningsdaling | 0,5% / 1% / 2% / 4% |
| Overbelastingsvermogen | 1,5 keer de nominale stroom gedurende 60 seconden, interval 1 uur |
| Diëlektrische sterkte | 3000VAC / 50Hz / 5mA / 1Min |
| Isolatieweerstand | ≥100MΩ bij 1000VDC |
| Beschermingsgraad | IP00 / IP20 |
| Isolatieklasse | Klasse F (155℃) |
| Vlamvertragende kwaliteit | UL94V-2 |
| Geluidsniveau | ≤65dB (getest op 1 meter horizontale afstand) |
| Levensduur | ≥15 jaar |
| Toepasselijke normen | IEC289:1987 / GB10229-88 / JB9644-1999 |
Dufew Electric is gespecialiseerd in op maat gemaakte vermogenselektronicacomponenten, waaronder DC Link-reactoren, AC-reactoren, remweerstanden, transformatoren en aanverwante elektrische oplossingen.
Met professionele technische capaciteiten en gecontroleerde productieprocessen biedt Dufew betrouwbare reactoroplossingen voor VFD-systemen, industriële automatisering en toepassingen voor stroomconversie.
De productie van Dufew omvat:
- Precisiekernverwerking van siliciumstaal
- Gesegmenteerde productie van magnetische structuur met luchtspleet
- Productie van koper- en aluminiumwikkelingen
- Vacuümimpregnatiebehandeling
- Uithardingsproces bij hoge temperaturen
- Testen van elektrische prestaties
Elke reactor ondergaat strikte inspectieprocedures, waaronder:
| Inspectie-item | Doel |
|---|---|
| Testen van isolatieweerstand | Controleer de betrouwbaarheid van de isolatie |
| Diëlektrisch bestand tegen testen | Bevestig de elektrische veiligheidsprestaties |
| Inductie testen | Zorg voor de vereiste reactoreigenschappen |
| Testen van temperatuurstijging | Controleer de thermische prestaties |
| Geluidstesten | Controle van het bedrijfsgeluidsniveau |
| Uiterlijk inspectie | Bevestig de productiekwaliteit |
Dufew biedt oplossingen op maat op basis van nominale spanning, stroombereik, inductie, spanningsval, installatiestructuur, kastruimte en vereisten voor wikkelmateriaal. Het ontwerp kan worden aangepast aan verschillende elektrische en mechanische omstandigheden om een goede integratie met het aandrijfsysteem van de klant te garanderen.
De diensten omvatten OEM-productie, aangepast reactorontwerp, technische documentatie en applicatie-engineeringondersteuning, waardoor klanten kunnen voldoen aan specifieke projectvereisten, van productselectie tot systeemintegratie.
Dufew-producten worden vervaardigd volgens erkende industriële normen en kwaliteitseisen.
Toepasselijke normen zijn onder meer:
| Standaard | Beschrijving |
|---|---|
| ISO9001 | Kwaliteitsmanagementsysteem |
| IEC289:1987 | Reactorstandaard |
| GB10229-88 | Reactorstandaard (equivalent aan IEC289:1987) |
| JB9644-1999 | Reactor voor elektrische halfgeleideraandrijvingen |
| CE | Productconformiteitsvereiste |
Dufew biedt exportstandaard verpakkingsoplossingen om veilig transport en betrouwbare productprestaties te garanderen.
- Vochtbestendige bescherming
- Schokbestendige bevestigingsstructuur
- Versterkte houten exportkisten voor grote reactoren
- Productlabels en technische documenten
- Inspectiegegevens vóór verzending
Elke unit wordt vóór levering geïnspecteerd om er zeker van te zijn dat de elektrische parameters en mechanische vereisten voldoen aan de specificaties van de klant.
Dufew ondersteunt:
- Batchproductie
- OEM-projecten
- Internationale verzending
- Aangepaste verpakkingsvereisten
| Vergelijkingsdimensie | VFD DC-linkreactor | Standaard driefasige AC-reactor |
|---|---|---|
| Installatiepositie | Geïnstalleerd in het DC-busgedeelte tussen gelijkrichter en omvormer | Geïnstalleerd aan de AC-ingangszijde of AC-uitgangszijde van VFD-systemen |
| Magnetisch kernontwerp | Gesegmenteerde kern met luchtspleet ontworpen voor gelijkstroom met AC-rimpelcomponenten | Conventionele magnetische kern ontworpen voor symmetrische AC-magnetische flux |
| Hoofdfunctie | Soepele DC-stroomrimpeling, verbetering van de DC-busstabiliteit, vermindering van spanning op DC-componenten | Verminder AC-harmonischen, beperk stootstroom en verbeter de AC-golfvormkwaliteit |
| Bedrijfstoestand | Werkt onder DC-voorspanningsomstandigheden en vereist een verzadigingsbestendig ontwerp | Werkt onder wisselende magnetische AC-omstandigheden |
| Typische toepassingswaarde | Beschermt DC-condensatoren en verbetert de bedrijfsstabiliteit van de omvormer | Verbetert de stroomkwaliteit aan de AC-zijde en de bescherming aan de motorzijde |
Er is een DC Link Reactor geïnstalleerd in het DC-buscircuit om stroomschommelingen af te vlakken en rimpelspanning op DC-componenten te verminderen. Aan de AC-zijde is een AC-reactor geïnstalleerd om ingangsharmonischen of elektrische uitgangsspanningen te controleren. Hun installatieposities en ontwerpvereisten zijn verschillend.
Het wordt aanbevolen voor VFD-systemen met grote vermogens, aanzienlijke DC-stroomrimpels, frequente belastingsveranderingen of toepassingen die een verbeterde DC-busstabiliteit vereisen.
Door de rimpelstroom te beperken en de fluctuaties in de laadstroom te verminderen, verlaagt de reactor de thermische en elektrische spanning op DC-condensatoren, waardoor hun betrouwbaarheid en levensduur worden verbeterd.
Ja. Dufew ondersteunt aanpassing van nominale spanning, stroomcapaciteit, inductiewaarde, spanningsval, wikkelmateriaal, afmetingen en installatieconfiguratie volgens projectvereisten.
Dufew Electric biedt op maat gemaakte DC Link Reactor-oplossingen voor industriële VFD-systemen, stroomconversieapparatuur en automatiseringstoepassingen.
Met professionele technische capaciteiten, geavanceerde productieprocessen en strikte kwaliteitscontrole helpt Dufew klanten de stabiliteit van de DC-bus te verbeteren, elektrische stress te verminderen en een betrouwbare werking op de lange termijn te bereiken.
Neem contact op met Dufew Electric voor reactorontwerp op maat, OEM-samenwerking en projectondersteuning.
