In industriële aandrijfsystemen worden DC-linkreactoren gewoonlijk geïnstalleerd in het DC-tussencircuit om stroomfluctuaties veroorzaakt door gelijkrichting en belastingsveranderingen te verminderen. Traditionele verticale reactorstructuren kunnen echter installatieproblemen opleveren in compacte kasten waar de verticale ruimte beperkt is.

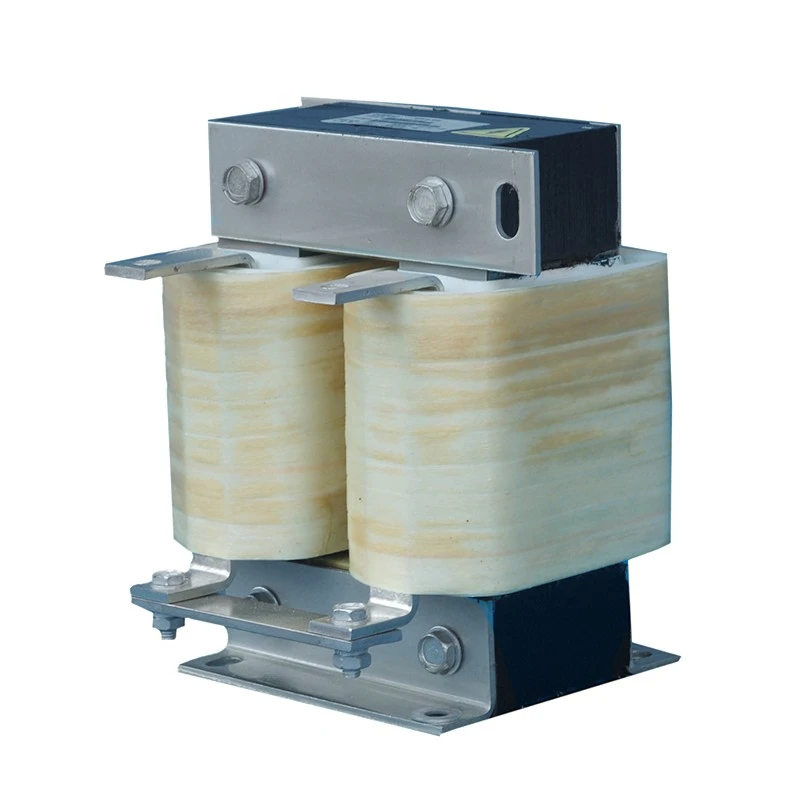

Dufew Electric Horizontal DC Link Reactor heeft een platte magnetische structuur met horizontaal geplaatste kern en wikkeling. Dit ontwerp vermindert de totale hoogte terwijl de vereiste inductieprestaties en thermische capaciteit behouden blijven.
De reactor is vervaardigd met koudgewalste lamellen van siliciumstaal met lage verliezen, isolatiematerialen van hoge temperatuurklasse F en vacuümimpregnatietechnologie. Voor toepassingen met hoge stroomsterkte zijn spoelloze foliewikkelstructuren beschikbaar om compacte afmetingen, verbeterde warmteafvoer en stabiele continue werking te bereiken.
In tegenstelling tot standaard verticale reactoren richt de horizontale configuratie zich op mechanische integratie, optimalisatie van de luchtstroom en flexibiliteit in de kastindeling, waardoor deze geschikt is voor moderne compacte aandrijfapparatuur.
Veel industriële schakelkasten hebben strikte hoogtebeperkingen vanwege meerlaagse VFD-opstellingen, machine-geïntegreerde elektrische behuizingen, mobiele voedingssystemen of smalle DC-stroomkasten. De configuratie met laag profiel vermindert de totale hoogte en maakt beter gebruik van de beschikbare kastbreedte, waardoor een eenvoudiger integratie in apparatuur met beperkte installatieruimte mogelijk wordt. Vergeleken met conventionele verticale reactoren geeft deze opstelling ingenieurs meer flexibiliteit bij het optimaliseren van kastindelingen zonder de kasthoogte te vergroten.
Thermisch beheer is van cruciaal belang voor DC-reactoren die onder continue stroom werken. Het horizontale ventilatieontwerp stelt de wikkelingen bloot aan luchtstromen over meerdere oppervlakken, terwijl zijventilatie de warmteaccumulatie helpt verminderen en het bredere warmtedissipatiegebied een meer uniforme temperatuurverdeling bevordert. IP20-beschermingskappen zijn ontworpen om een effectieve luchtstroom te behouden en stabiele prestaties te ondersteunen tijdens langdurig gebruik onder volle belasting.
Toepassingen zoals kranen, mobiele apparatuur en industriële machines vereisen betrouwbare mechanische stabiliteit. De bredere montagebasis biedt een sterkere ondersteuning, terwijl de meerpuntsbevestiging de verplaatsing tijdens gebruik helpt beperken. Een stabiele luchtspleetstructuur zorgt voor consistente inductieprestaties, en veilige terminalverbindingen helpen trillingen in veeleisende industriële omgevingen te weerstaan.
De opstelling met zijaansluitingen vereenvoudigt de integratie in smalle elektrische kasten door de verticale bedradingsobstakels te verminderen en de DC-busrouteringsafstanden waar nodig te verkorten. Het maakt ook een schonere plaatsing van positieve en negatieve kabels mogelijk, waardoor ingenieurs een compactere en georganiseerde elektrische lay-out kunnen bereiken.
Voorbeeld: CDL-600-0600-EIDA
| Code | Beschrijving |
|---|---|
| CDL | DC Link Reactor-serie |
| 600 | Spanningsniveau (600 = 690VDC) |
| 0600 | Nominale stroom (0600 = 600A, 2500 = 2500A) |
| EI | Kernstructuur (EI = Driefasige kern, UI = Eenfasige kern) |
| D | Installatiestructuur (D = verticale installatie, W = horizontale installatie) |
| A | Wikkelmateriaal (A = aluminium, C = koper) |
| Parameter | Specificatie |
|---|---|
| Nominale spanning | 220VAC / 380VAC / 690VAC / 1140VAC |
| Bedrijfsfrequentie | 50 Hz / 60 Hz / tot 500 Hz |
| Nominale stroom | 5A - 3800A |
| Overbelastingsvermogen | 1,5 keer de nominale stroom gedurende 60 seconden, interval 1 uur |
| Spanningsdaling | 0,5% / 1% / 2% / 4% |
| Diëlektrische sterkte | 3000VAC / 50Hz / 5mA / 1Min |
| Isolatieweerstand | ≥100MΩ (1000VDC) |
| Beschermingsgraad | IP00 / IP20 |
| Isolatieklasse | T40 / Klasse F (155℃) |
| Vlamvertragende kwaliteit | UL94V-2 |
| Geluidsniveau | ≤65dB (getest op 1 meter horizontale afstand van de reactor) |
| Levensduur | ≥15 jaar |
| Normen | IEC289:1987 Reactorstandaard / GB10229-88 Reactorstandaard (equivalent aan IEC289:1987) / JB9644-1999 Reactor voor elektrische halfgeleideraandrijvingen |
De horizontale kern- en wikkelopstelling verminderen de totale installatiehoogte aanzienlijk in vergelijking met conventionele verticale DC-reactoren.
Dit ontwerp helpt:
- Past in ultradunne VFD-kasten met beperkte verticale speling
- Ondersteun meerlaagse kastindelingen zonder de bovenste componenten te verstoren
- Verbeter het ruimtegebruik in compacte elektrische behuizingen
- Vereenvoudig de integratie in op machines gemonteerde besturingssystemen
De platte structuur is bijzonder geschikt voor smalle en langwerpige kasten waarbij hoogte de primaire installatiebeperking is.
Thermisch beheer is van cruciaal belang voor DC-reactoren die onder continue stroombelasting werken.
Het horizontale ontwerp verbetert de warmteafvoer door:
- Bredere wikkeloppervlakken blootgesteld aan luchtstroom
- Ventilatiekanalen aan de zijkant die de warmteaccumulatie verminderen
- Meer uniforme temperatuurverdeling tijdens langdurig gebruik
- Compatibel IP20-beschermingsontwerp zonder de luchtstroompaden te blokkeren
Vergeleken met verticaal gestapelde structuren helpt het horizontale luchtstroompad lokale hotspots te verminderen en de operationele stabiliteit te verbeteren.
Industriële apparatuur zoals mobiele energiesystemen, hefapparatuur en zware machines kunnen voortdurend mechanische trillingen ervaren.
De reactor heeft een versterkte horizontale montagestructuur met:
- Bredere basissteun voor verbeterde mechanische stabiliteit
- Meerdere bevestigingspunten om het risico op verplaatsing te verminderen
- Stabiele positionering van de luchtspleet om een consistente inductie te behouden
- Veilige opstelling van de zijaansluitingen om kabelspanning te verminderen
Dit ontwerp verbetert de betrouwbaarheid in toepassingen die langdurig gebruik onder trillingsomstandigheden vereisen.
Efficiënte kabelschikking is belangrijk in elektrische kasten met hoge dichtheid.
De horizontale configuratie biedt:
- Aan de zijkant geplaatste positieve en negatieve aansluitingen voor eenvoudiger kabelgeleiding
- Verminderde verticale obstructie in de kast
- Kortere en schonere DC-busverbindingen
- Verbeterde scheiding tussen positieve en negatieve DC-bedradingspaden
De geoptimaliseerde bedradingsindeling helpt ingenieurs een strakker kastontwerp te realiseren en tegelijkertijd de installatie-efficiëntie en de toegankelijkheid voor onderhoud te verbeteren.
Horizontale DC Link Reactor is ideaal voor ultradunne elektrische schakelkasten die worden gebruikt in werktuigmachines, compacte productielijnen en geïntegreerde automatiseringsapparatuur waarbij de verticale installatieruimte beperkt is, maar kastdiepte beschikbaar is.
Dankzij de lage structuur kunnen ingenieurs de reactor installeren zonder de afmetingen van de kast te vergroten, waardoor deze geschikt is voor ruimtegevoelige apparatuurontwerpen.
In meerlaagse VFD-kastconstructies heeft elke aandrijfsectie een beperkte verticale speling vanwege de gestapelde componentopstellingen.
De horizontale structuur helpt interferentie met de bovenste en onderste apparatuurlagen te voorkomen, terwijl stabiele DC-busstroomprestaties behouden blijven, waardoor deze geschikt is voor compacte schijfkasten met een hoge componentdichtheid.
Mobiele generatorsets, op voertuigen gemonteerde voedingen en draagbare aandrijfsystemen vereisen vaak compacte elektrische behuizingen met strikte hoogtebeperkingen.
Het platte profielontwerp maakt horizontale installatie mogelijk in behuizingen met weinig speling, terwijl de betrouwbare werking onder trillingen en mobiele werkomstandigheden behouden blijft.
Voor elektrische ruimtes of schakelkasten die zijn opgesteld in lange lineaire configuraties, waar de kasthoogte beperkt is maar interne diepte beschikbaar is, biedt de horizontale reactor een praktische installatieoplossing.
De vlakke structuur maakt een beter gebruik van de vloerruimte van de kast mogelijk en vereenvoudigt de plaatsing van de interne componenten.
Galvano- en elektrolyseapparatuur maakt doorgaans gebruik van smalle DC-stroomkasten waarbij de railruimte en installatiehoogte beperkt zijn.
De horizontale DC Link Reactor kan in een vlakke configuratie worden geïnstalleerd om de DC-stroomuitvoer te stabiliseren en tegelijkertijd aan te passen aan compacte gelijkrichterkastindelingen.
| Vergelijking | Horizontale DC-linkreactor | Verticale DC-linkreactor |
|---|---|---|
| Structuur | Platte kern en horizontale wikkeling | Verticaal gestapelde kernstructuur |
| Installatieruimte | Ontworpen voor lage kasten | Vereist een grotere verticale speling |
| Kabinetsintegratie | Geschikt voor compacte en aangepaste lay-outs | Geschikt voor conventionele kasten |
| Koelmethode | Horizontale luchtstroom met breder warmteafvoergebied | Verticaal luchtstroomontwerp |
| Bedradingsschema | Zijterminals vereenvoudigen de compacte routering | Verticale terminals vereisen extra hoogte |
| Mechanische stabiliteit | Een bredere basis verbetert de trillingsweerstand | Kleinere voetafdrukstructuur |
Dufew Electric is gespecialiseerd in op maat gemaakte vermogenselektronicacomponenten, waaronder DC Link-reactoren, AC-reactoren, remweerstanden, transformatoren en aanverwante elektrische oplossingen.
Met ervaren engineeringteams en gecontroleerde productieprocessen levert Dufew betrouwbare reactorproducten voor VFD-systemen, industriële automatisering en toepassingen voor stroomconversie.
Productiemogelijkheden omvatten:
- Precisiekernverwerking en wikkelproductie
- Optimalisatie van de DC-luchtspleetstructuur
- Vacuümimpregnatie en isolatiebehandeling
- Testen van elektrische prestaties en betrouwbaarheid
Elke reactor wordt geverifieerd door middel van belangrijke inspecties, zoals isolatieweerstand, weerstand tegen spanning, inductie, temperatuurstijging en geluidstests.
Dufew Electric verbetert voortdurend haar kwaliteitsmanagementsysteem en productnormen. Het bedrijf biedt ISO-kwaliteitsmanagementcertificering, CE-certificering, producttestrapporten en technische documentatie ter ondersteuning van wereldwijde klantprojecten.
Dufew biedt OEM-productie, ontwerpen op maat en technische ondersteuning op basis van specifieke toepassingsvereisten.
Dufew Electric past professionele verpakkingsoplossingen toe om de reactorprestaties tijdens internationaal transport te beschermen.
Verpakkingsmaatregelen omvatten:
- Vochtbestendig en isolatiebescherming
- Versterkte bevestiging om impactschade te voorkomen
- Exportstandaard houten kisten voor grote reactoren
- Productlabels en technische documenten voor eenvoudige installatie
Elke eenheid wordt vóór verzending geïnspecteerd en geleverd met de vereiste specificaties, testrapporten en op maat gemaakte verpakkingsoplossingen.
Dufew ondersteunt batchbestellingen, OEM-projecten en wereldwijde leveringsvereisten.
Dit ontwerp wordt aanbevolen als de schakelkast een beperkte hoogte heeft, maar voldoende breedte of diepte. De platte structuur helpt ingenieurs de unit in compacte kasten te integreren, terwijl de betrouwbare DC-busprestaties behouden blijven.
Nee. De elektrische prestaties zijn voornamelijk afhankelijk van het inductantieontwerp, de magnetische structuur, de stroomsterkte en de wikkelingstechnologie. De horizontale configuratie verbetert vooral de installatieflexibiliteit, de koelefficiëntie en de kastintegratie.
Ja. Dufew biedt oplossingen op maat, inclusief nominale stroom, spanningsvereisten, inductiewaarden, afmetingen, montagemethode en wikkelmaterialen volgens de apparatuurvereisten van de klant.
Ja. De versterkte montagestructuur en het stabiele luchtspleetontwerp verbeteren de mechanische betrouwbaarheid. Het kan worden toegepast in industriële apparatuur die wordt blootgesteld aan voortdurende trillingen, zoals mobiele systemen, hefapparatuur en zware machines.
