We bieden een uitgebreid portfolio inclusief weerstanden, remeenheden, reactoren, vermogensfilters en transformatoren, met volledige aanpassingsmogelijkheden om aan uiteenlopende toepassingsvereisten te voldoen.
In VFD- en stroomconversiesystemen met hoog vermogen zet de gelijkrichtertrap wisselstroom om in gelijkstroom voordat de invertersectie wordt gevoed. Tijdens dit conversieproces kan de DC-busstroom rimpelcomponenten bevatten die worden veroorzaakt door rectificatiekarakteristieken, belastingsschommelingen en regeneratieve werking.

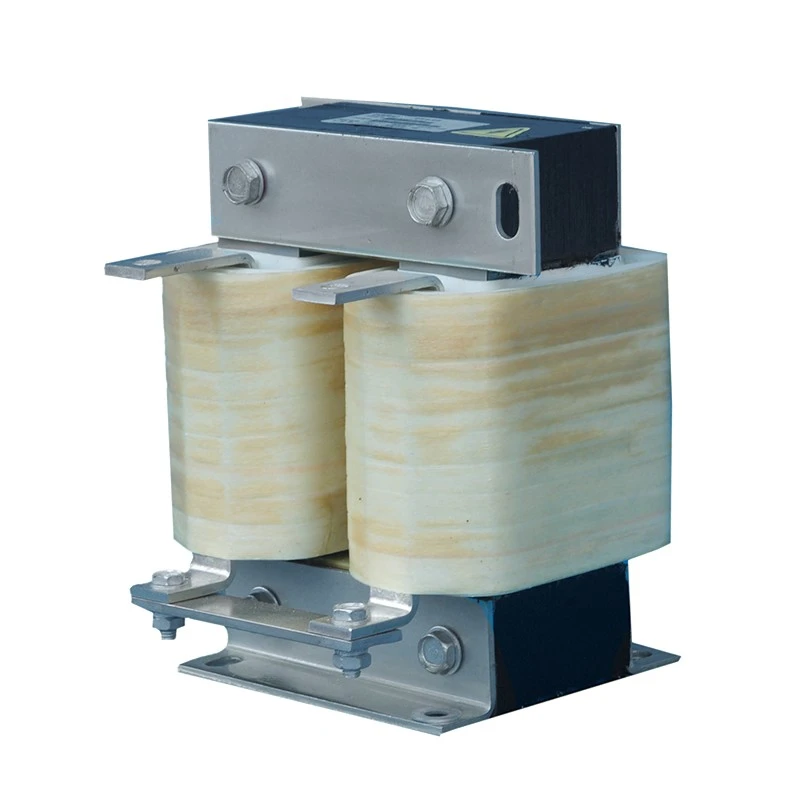

De Dufew Electric DC Link Reactor wordt in serie geïnstalleerd tussen de gelijkrichter- en invertergedeelten van het DC-buscircuit. Door inductieve energieopslag te bieden, verzacht het de stroomvariatie, handhaaft het een continue gelijkstroomstroom en vermindert het de elektrische spanning op gelijkstroomcondensatoren en vermogenshalfgeleiderapparaten.
In tegenstelling tot conventionele AC-reactoren is deze speciaal ontworpen voor continu gelijkstroombedrijf. De gesegmenteerde magnetische structuur met luchtspleet verbetert de DC-voorspanningsweerstand, vermindert het risico op magnetische verzadiging en handhaaft stabiele inductieprestaties tijdens langdurig industrieel gebruik.
Dufew maakt gebruik van koudgewalste siliciumstalen kernen met laag verlies, isolatiesystemen van klasse F, precisiewikkelprocessen en vacuümimpregnatietechnologie om betrouwbare thermische prestaties, isolatiesterkte en mechanische stabiliteit te bereiken.
Tijdens AC-DC-conversie kunnen spanningsschommelingen van de gelijkrichtertrap rimpelstroom in de DC-bus introduceren. De reactor verzacht de DC-stroomgolfvorm, vermindert rimpelcomponenten en verbetert de ingangsstabiliteit van de omvormer, terwijl de spanning op DC-buscondensatoren wordt verminderd. Dit is vooral gunstig voor aandrijfsystemen met hoog vermogen die een stabiele DC-energievoorziening vereisen.
In toepassingen met fluctuerende belastingen of onstabiele stroomomstandigheden kan overmatige stroompulsatie de werking van de omvormer beïnvloeden. Door de stroomdiscontinuïteit te verminderen en een meer continue gelijkrichterstroom te handhaven, ondersteunt de reactor een stabiele inverterschakeling en helpt hij abnormale bedrijfsomstandigheden tijdens dynamische werking te verminderen.
Een hoge rimpelstroom kan de veroudering van de DC-condensator versnellen en de thermische belasting van vermogenscomponenten vergroten. Het geoptimaliseerde ontwerp beperkt de stroompulsatie en vermindert de rimpelspanning op condensatoren, waardoor de betrouwbaarheid van DC-buscomponenten wordt verbeterd en de levensduur van het algehele aandrijfsysteem wordt verlengd.
Door de gelijkstroomkarakteristieken af te vlakken, kan de reactor de elektrische prestaties van het convertorsysteem verbeteren. Verminderde stroomvervorming draagt bij aan een beter energieverbruik en verbeterde compatibiliteit met elektrische systemen met hoog vermogen.
Continue gelijkstroom produceert een unidirectioneel magnetisch veld dat ertoe kan leiden dat conventionele magnetische kernen de verzadiging naderen. Dufew maakt gebruik van een gesegmenteerde kernstructuur met luchtspleten om het risico op DC-verzadiging te verminderen, terwijl de stabiele inductie en effectieve stroomafvlakkingsprestaties behouden blijven. Dit ontwerp ondersteunt een betrouwbare werking onder continue DC-belastingen.
De wikkelstructuur is geoptimaliseerd voor DC-werking met hoge stroomsterkte, waardoor DC-weerstandsverlies en temperatuurstijging worden verminderd, terwijl stabiele elektrische prestaties en efficiënt warmtebeheer behouden blijven. Voor toepassingen met hoge stroomsterkte kunnen ook foliewikkelstructuren worden geleverd om de totale omvang te verkleinen en de warmteafvoer te verbeteren.
Het vacuümimpregnatieproces versterkt het isolatiesysteem en verbetert de vochtbestendigheid, mechanische sterkte en trillingsbestendigheid. Gecombineerd met het geoptimaliseerde structurele ontwerp ondersteunt het een betrouwbare werking op de lange termijn, terwijl de elektromagnetische trillingen en het geluidsniveau van ≤65dB onder standaard testomstandigheden laag blijven.
| Sollicitatie | Belangrijkste voordeel |
|---|---|
| Aandrijvingen met variabele frequentie | Verbeter de stabiliteit van de DC-bus |
| Servoaandrijfsystemen | Verminder de rimpelstroomimpact |
| Liften | Verbeter de betrouwbaarheid van de schijf |
| Havenkranen | Ondersteuning van frequente belastingveranderingen |
| Walserijen | Verbeter de stabiliteit bij hoog vermogen |
| Spuitgietmachines | Zorg voor een stabiele stroomconversie |
| Industriële testapparatuur | Verbeter de elektrische consistentie |
| Automatiseringssystemen | Bescherm DC-buscomponenten |
Een DC-linkreactor wordt aanbevolen wanneer:
| Toepassingsvoorwaarde | Verwacht voordeel |
|---|---|
| VFD-systemen met hoog vermogen | Verminder fluctuaties in de DC-bus |
| Grote DC-condensatorbanken | Lagere rimpelstroomspanning |
| Frequent accelereren/decelereren | Verbeter de operationele stabiliteit |
| Zware industriële ladingen | Verminder de elektrische spanning van componenten |
| Regeneratieve toepassingen | Verbeter de prestaties van het DC-circuit |
| Lange continue werking | Verbeter de betrouwbaarheid van het systeem |
| Parameter | Specificatie |
|---|---|
| Producttype | DC-linkreactor / DC-busreactor |
| Installatiepositie | DC-bus tussen gelijkrichter en omvormer |
| Nominale spanning | 220VAC / 380VAC / 690VAC / 1140VAC |
| Nominale stroom | 5A -- 3800A |
| Spanningsdaling | 0,5% / 1% / 2% / 4% |
| Frequentiebereik | 50Hz / 60Hz / Aangepast tot 500Hz |
| Inductie | Aangepast volgens systeemvereisten |
| Overbelastingsvermogen | 1,5 × nominale stroom gedurende 60 seconden |
| Diëlektrische sterkte | 3000VAC / 50Hz / 5mA / 1Min |
| Isolatieweerstand | ≥100MΩ (1000VDC) |
| Beschermingsgraad | IP00 / IP20 |
| Isolatieklasse | Klasse F (155℃) |
| Vlamvertragende kwaliteit | UL94V-2 |
| Geluidsniveau | ≤65dB |
| Levensduur | ≥15 jaar |
| Normen | IEC289 / GB10229 / JB9644 |
Voorbeeld: CDL-600-0600-EIDA
| Code | Beschrijving |
|---|---|
| CDL | DC Reactor-serie |
| 600 | Spanningsniveau |
| 0600 | Nominale stroom 600A |
| EI | Kernstructuur |
| D/W | Installatiestructuur |
| airconditioning | Wikkelmateriaal |
| Vergelijking | DC-linkreactor | AC-reactor |
|---|---|---|
| Installatiepositie | DC-bus tussen gelijkrichter en omvormer | AC-ingang of motoruitgangszijde |
| Hoofdfunctie | Gladde gelijkstroom en verminder rimpel | Verminder AC-harmonischen en spanningsstress |
| Magnetisch ontwerp | DC-voorspanningsbestendige luchtspleetstructuur | Afwisselend magnetisch fluxontwerp |
| Hoofdtoepassing | Stabilisatie van de DC-bus | Voedingskwaliteit en motorbeveiliging |
Dufew Electric is gespecialiseerd in de productie van vermogenselektronicacomponenten, waaronder reactoren, remweerstanden, transformatoren en op maat gemaakte elektrische oplossingen.
Het productieproces van Dufew omvat de verwerking van magnetische kernen, nauwkeurig wikkelen, vacuümimpregneren, uitharden bij hoge temperaturen en testen van elektrische prestaties. Elke fase wordt gecontroleerd om consistente elektrische kenmerken en betrouwbare productkwaliteit te behouden.
Kwaliteitsinspectie omvat isolatieweerstand, weerstand tegen spanning, inductie, temperatuurstijging en uiterlijk. Deze tests verifiëren de elektrische prestaties, de betrouwbaarheid van de isolatie, de thermische eigenschappen en de algehele productiekwaliteit van de reactor.
Voor verschillende projectvereisten biedt Dufew OEM-productie en elektrisch ontwerp op maat, samen met technisch advies en technische documentatieondersteuning. Hierdoor kan het product worden aangepast aan specifieke elektrische parameters, installatieomstandigheden en systeemtoepassingen.
Er wordt een DC Link Reactor geïnstalleerd in het DC-buscircuit tussen de gelijkrichter- en invertergedeelten van een VFD- of stroomconversiesysteem. Het helpt DC-stroomfluctuaties af te vlakken, rimpelcomponenten te verminderen en de stabiliteit van de DC-bus te verbeteren.
Het belangrijkste verschil is het applicatiecircuit. Een AC-reactor wordt gebruikt in AC-circuits om harmonischen te verminderen, de stroomimpact te beperken en de stroomkwaliteit te verbeteren. Dit product is ontworpen voor DC-bustoepassingen om de stroomrimpeling af te vlakken en componenten aan de DC-zijde te beschermen.
Continue gelijkstroom kan een magnetische bias in de kern veroorzaken. De gesegmenteerde luchtspleetstructuur helpt magnetische verzadiging te voorkomen, een stabiele inductie te behouden en een betrouwbare werking onder gelijkstroomomstandigheden te garanderen.
Ja. Dufew biedt op maat gemaakte oplossingen, waaronder spanningswaarde, stroomcapaciteit, inductiewaarde, wikkelmateriaal, installatiestructuur en mechanische afmetingen volgens verschillende systeemvereisten.
