We bieden een uitgebreid portfolio inclusief weerstanden, remeenheden, reactoren, vermogensfilters en transformatoren, met volledige aanpassingsmogelijkheden om aan uiteenlopende toepassingsvereisten te voldoen.

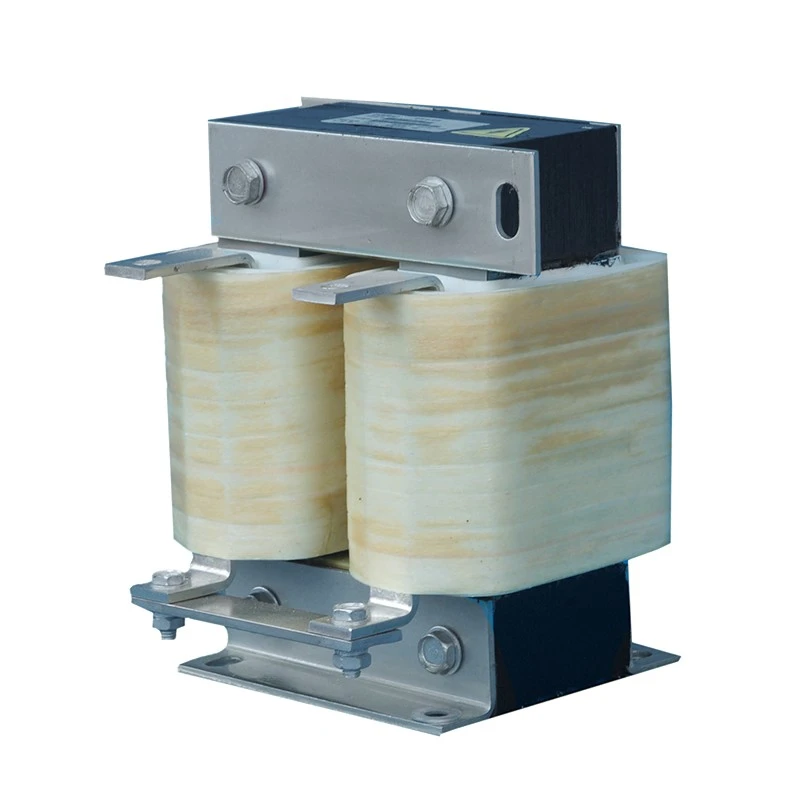

De Vertical DC Link Reactor wordt geïnstalleerd in het tussenliggende DC-buscircuit van aandrijfsystemen met variabele frequentie om de DC-vermogensstabiliteit tijdens continu bedrijf en dynamische belastingsveranderingen te verbeteren.
In tegenstelling tot horizontale ontwerpen met een laag profiel, richt deze configuratie zich op het verkleinen van de kastbreedte via een verticaal geplaatste kern- en wikkelstructuur. Dankzij het smalle vloeroppervlak kunnen meerdere aandrijfcomponenten naast elkaar worden geïnstalleerd, waardoor deze geschikt is voor standaard elektriciteitskasten met beperkte horizontale ruimte.
Dufew-reactoren worden vervaardigd met:
- Koudgewalste kernen van siliciumstaal met laag verlies
- DC-voorspanningsbestendige gesegmenteerde magnetische structuren met luchtspleet
- Klasse F-isolatiesystemen voor hoge temperaturen
- Vacuümimpregnatiebehandeling
- Koper- of aluminiumwikkelingsopties
De geoptimaliseerde verticale structuur zorgt voor betrouwbare inductieprestaties, efficiënte warmteafvoer en flexibele integratie in industriële besturingssystemen.
Veel industriële schakelkasten vereisen de installatie van componenten met een hoge dichtheid, terwijl de totale breedte toch compact blijft. De verticale configuratie vermindert de horizontale installatieruimte, maakt het mogelijk om aandrijfunits efficiënter naast elkaar te plaatsen en maakt beter gebruik van de beschikbare kastdiepte en -hoogte. Deze structuur is met name geschikt voor VFD-kasten waarbij de breedte de primaire ruimtebeperking is.
De verticale structuur volgt de natuurlijke luchtstroomrichting van veel industriële kasten en ondersteunt een ventilatiepad van onder naar boven voor een efficiëntere warmteafvoer tijdens continu gebruik. Door de lokale warmteaccumulatie te verminderen en de thermische stabiliteit onder nominale belastingen te handhaven, zorgt het ontwerp voor consistente elektrische prestaties tijdens langdurig gebruik.
Tijdens acceleratie, deceleratie of werking met variabele belasting kunnen fluctuaties in de DC-busstroom de spanning op vermogenscomponenten vergroten. De reactor helpt de stroomvariatie af te vlakken en de impact van rimpelstroom te verminderen, waardoor een stabielere DC-buswerking wordt ondersteund en tegelijkertijd condensatoren en invertercomponenten worden beschermd.
De verticale structuur is geoptimaliseerd voor praktische kastinstallatie, met een kleine horizontale montagevoetafdruk, stabiele luchtspleetpositionering en een compacte terminalopstelling. Dankzij de betrouwbare mechanische ondersteuning kan het onderdeel gemakkelijker in industriële apparatuur worden geïntegreerd, terwijl de beperkingen op de algehele kastindeling worden verminderd.
De verticaal geplaatste magnetische structuur vermindert de bezette kastbreedte terwijl de vereiste inductieprestaties behouden blijven. Het smalle installatieprofiel maakt efficiënt gebruik van de beschikbare kastruimte en is zeer geschikt voor elektrische lay-outs met een hoge dichtheid.
Continue gelijkstroom kan een magnetische bias creëren en het risico op verzadiging vergroten. Dufew maakt gebruik van een gesegmenteerde luchtspleetstructuur om een stabiele inductie te behouden en de magnetische lineariteit te verbeteren, waardoor het verzadigingsrisico wordt verminderd en een betrouwbare continue DC-werking wordt ondersteund.
Verschillende stroomwaarden vereisen verschillende geleideroplossingen. Er zijn koper- en aluminiumwikkelingen beschikbaar, terwijl foliewikkelingen kunnen worden gebruikt voor modellen met hoge stroomsterkte. De geoptimaliseerde wikkelstructuur helpt elektrische verliezen onder controle te houden en de warmteafvoer te verbeteren voor stabiele prestaties op de lange termijn.
De terminalindeling is speciaal ontworpen voor verticale kastintegratie, waardoor een gemakkelijke aansluiting op bovenste railsystemen mogelijk is en er tegelijkertijd minder ruimte nodig is voor horizontale kabelgeleiding. Dit resulteert in een schonere bedrading en vereenvoudigt de installatie in compacte bedieningspanelen.
Voorbeeld: CDL-600-0600-EIDA
| Code | Beschrijving |
|---|---|
| CDL | DC Link Reactor-serie |
| 600 | Spanningsniveau (600 = 690VDC) |
| 0600 | Nominale stroom (0600 = 600A, 2500 = 2500A) |
| EI | Kernstructuur (EI = Driefasige kern, UI = Eenfasige kern) |
| D/W | Installatiestructuur (D = Verticaal, W = Horizontaal) |
| airconditioning | Wikkelmateriaal (A = aluminium, C = koper) |
| Parameter | Specificatie |
|---|---|
| Producttype | Verticale DC-linkreactor |
| Sollicitatie | VFD DC-bussystemen |
| Nominale spanning | 220VAC / 380VAC / 690VAC / 1140VAC |
| Nominale stroom | 5A - 3800A |
| Bedrijfsfrequentie | 50Hz / 60Hz / Aangepast tot 500Hz |
| Spanningsdaling | 0,5% / 1% / 2% / 4% |
| Overbelastingsvermogen | 1,5× nominale stroom gedurende 60 seconden |
| Diëlektrische sterkte | 3000VAC / 50Hz / 5mA / 1Min |
| Isolatieweerstand | ≥100MΩ (1000VDC) |
| Beschermingsgraad | IP00 / IP20 |
| Isolatieklasse | Klasse F (155℃) |
| Temperatuur klasse | T40 |
| Vlamvertragende kwaliteit | UL94V-2 |
| Geluidsniveau | ≤65dB |
| Levensduur | ≥15 jaar |
| Normen | IEC289 / GB10229 / JB9644 |
| Sollicitatie | Belangrijkste vereiste |
|---|---|
| Standaard VFD-schakelkasten | Verbeter de stabiliteit van de DC-bus |
| Aandrijfsystemen voor liften | Ondersteuning van frequente acceleratiecycli |
| Kraan- en hijsapparatuur | Zorg voor een betrouwbare stroomconversie |
| Servoaandrijfsystemen | Verminder de rimpelimpact |
| Industriële automatiseringsapparatuur | Optimaliseer het gebruik van de kastruimte |
| Spuitgietmachines | Verbeter de betrouwbaarheid van het aandrijfsysteem |
| Systemen testen | Zorg voor een stabiele DC-voeding |
| Vergelijking | Verticale DC-linkreactor | Horizontale DC-linkreactor |
|---|---|---|
| Structuur | Hoog en smal ontwerp | Plat ontwerp met laag profiel |
| Belangrijkste voordeel | Bespaart kastbreedte | Bespaart kasthoogte |
| Beste installatieconditie | Beperkte breedte, voldoende hoogte | Beperkte hoogte, voldoende diepte |
| Koelmethode | Verticaal luchtstroompad | Horizontaal luchtstroompad |
| Terminal-indeling | Aansluiting bovenaan | Zijaansluiting |
| Typische toepassing | Standaard industriële kasten | Compacte kasten met lage hoogte |
Het is geschikt voor elektrische kasten waar de horizontale ruimte beperkt is, maar verticale ruimte beschikbaar is. De smalle structuur helpt ingenieurs compacte interne lay-outs te realiseren.
De verticale configuratie richt zich op het verkleinen van de kastbreedte, terwijl de horizontale configuratie is ontwikkeld voor toepassingen met beperkte kasthoogte.
De elektrische prestaties zijn afhankelijk van het magnetische ontwerp, de inductiewaarde en de nominale stroom. De verticale structuur verbetert vooral de installatieflexibiliteit en kastintegratie.
Ja. Dufew ondersteunt oplossingen op maat, inclusief elektrische parameters, afmetingen, montageconstructies en geleidermaterialen volgens projectvereisten.
Dufew Electric is gespecialiseerd in op maat gemaakte vermogenselektronicacomponenten, waaronder DC Link-reactoren, AC-reactoren, remweerstanden, transformatoren en aanverwante elektrische oplossingen.
Met professionele technische capaciteiten en gecontroleerde productieprocessen biedt Dufew betrouwbare reactoroplossingen voor industriële automatisering, VFD-systemen en toepassingen voor stroomconversie.
Productiemogelijkheden omvatten:
- Precisie kernverwerking
- Wikkelproductie
- Luchtspleetaanpassing
- Vacuümimpregnatie
- Testen van elektrische prestaties
Elk product wordt gecontroleerd door middel van isolatieweerstand, weerstand tegen spanning, inductie, temperatuurstijging en geluidstests.
Dufew handhaaft voortdurende verbeteringen op het gebied van kwaliteitsmanagement en productnormen. Het bedrijf biedt ISO-kwaliteitsmanagementcertificering, CE-certificering, producttestrapporten en technische documenten om wereldwijde industriële klanten te ondersteunen.
Dufew gebruikt exportgerichte verpakkingsoplossingen om het veilige transport van industriële reactoren te garanderen.
Verpakking bevat:
- Vochtbescherming voor isolatiecomponenten
- Versterkte bevestiging tijdens transport
- Op maat gemaakte houten kisten voor grote modellen
- Productidentificatie en technische documentatie
Elke reactor wordt vóór verzending geïnspecteerd en voorzien van de vereiste documenten volgens de projectvereisten van de klant.
