We bieden een uitgebreid portfolio inclusief weerstanden, remeenheden, reactoren, vermogensfilters en transformatoren, met volledige aanpassingsmogelijkheden om aan uiteenlopende toepassingsvereisten te voldoen.

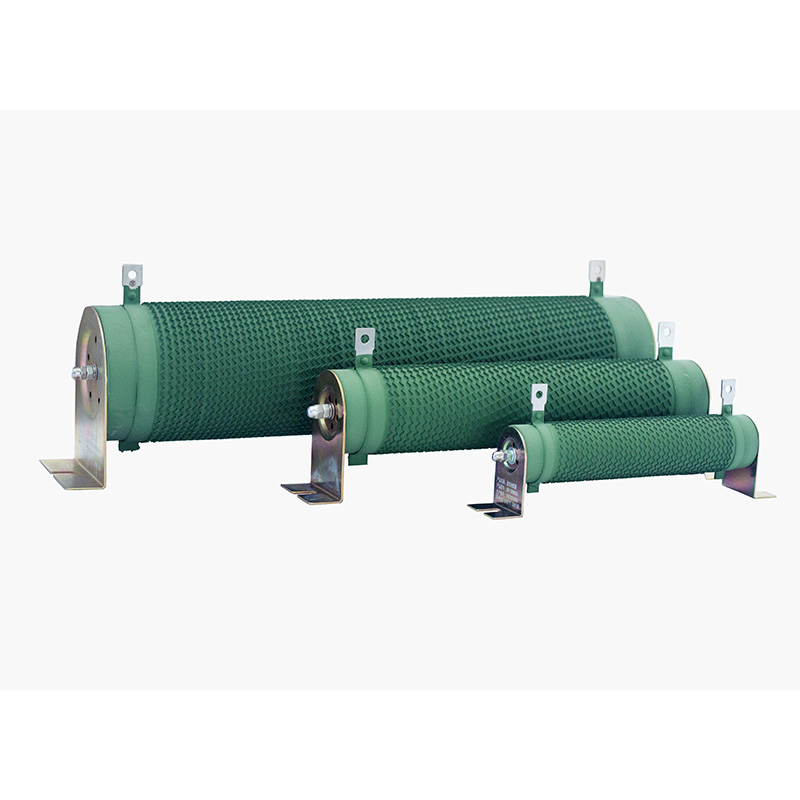

DUFEW buisweerstand is een draadgewonden component met hoog vermogen, gebouwd met een keramische buisstructuur die elektrische isolatie en efficiënte warmteoverdracht biedt. Weerstandsdraden gemaakt van nikkel-chroom (Ni-Cr), manganine of constantaan-legeringen zijn nauwkeurig rond de keramische kern gewikkeld om een stabiele weerstand, een sterk overbelastingsvermogen en consistente thermische prestaties te bereiken.
Het keramische buisontwerp verbetert de vermogensdichtheid en de koelefficiëntie door warmte over te dragen via de interne kernstructuur. Na het wikkelen wordt de weerstand gecoat met een vlamvertragende isolatielaag op hoge temperatuur om de weerstandsdraad te beschermen tegen oxidatie, vocht en omgevingsinvloeden, waardoor een stabiele werking onder industriële omstandigheden wordt gehandhaafd.
Deze weerstand is geschikt voor industriële energietoepassingen en wordt vaak gebruikt in VFD-remsystemen, motorstartcircuits, belastingtestapparatuur, lasmachines en andere elektrische systemen die gecontroleerde energiedissipatie en betrouwbare thermische prestaties vereisen.
De weerstand zet elektrische energie om in warmte via een draad van een weerstandslegering die rond een keramische buis is gewikkeld. De keramische kern zorgt voor isolatie en helpt warmte over te dragen aan de omgeving voor een effectieve temperatuurbeheersing.
Met stabiele prestaties onder hoge stroomsterkte, kortstondige overbelasting en herhaalde schakelomstandigheden is het geschikt voor dynamisch remmen, starten van motoren, stroombegrenzing, belastingsimulatie, spanningsval en energieverbruik.
| Modelcode | Betekenis | Beschrijving |
|---|---|---|
| CRR | Productserie | Buisvormige weerstand |
| 2500W | Nominaal vermogen | 2500 Watt |
| 54,4R | Nominale weerstand | 54,4 Ohm |
| J | Weerstandstolerantie | J = ±5% (Optioneel: K = ±10%, H = ±3%) |
| Parameter | Specificatie |
|---|---|
| Vermogensbereik | 50W--10kW |
| Bedrijfsspanning | ≤1200V |
| Weerstandsbereik | 0,01Ω--1kΩ |
| Weerstandstolerantie | ±3%, ±5%, ±10% |
| Beschermingsgraad | IP00 |
| Temperatuurcoëfficiënt (TCR) | ≤300 ppm/°C |
| Vlamvertragende beoordeling | UL 94V-2 |
| Nalevingsnorm | GB/T 5792 |
De wikkelingsstructuur heeft rechtstreeks invloed op het warmteafvoervermogen, de inductie en de toepassingsgeschiktheid van de weerstand.
De weerstandsdraad wordt in een conventioneel spiraalpatroon rond de keramische buis gewikkeld. Deze structuur biedt een eenvoudige en economische oplossing voor laagfrequente vermogensdissipatietoepassingen waarbij inductie geen kritische zorg is.
De weerstandsdraad wordt tot een golfprofiel gevormd en verticaal op de keramische buis gemonteerd. Dit ontwerp vergroot het koeloppervlak aanzienlijk en vermindert de parasitaire inductie, waardoor het ideaal is voor VFD-remsystemen, pulsbelastingen en toepassingen die verbeterde thermische prestaties vereisen.
Biedt een permanente weerstandswaarde en is geschikt voor de meeste standaard industriële toepassingen die een stabiele en onderhoudsvrije werking vereisen.
De weerstand kan worden aangepast met behulp van een beweegbare metalen klem of een tikmechanisme, waardoor flexibele weerstandsinstellingen mogelijk zijn voor de inbedrijfstelling, het testen en toepassingen met variabele belasting van apparatuur.
Verkrijgbaar met meerdere aftakpunten om verschillende weerstandswaarden te leveren met één enkele weerstand, waardoor deze geschikt is voor complexe elektrische circuits en meertrapsbelastingsregeling.
De buis is vervaardigd uit hoogwaardig isolerend keramiek en biedt uitstekende diëlektrische sterkte, efficiënte warmteoverdracht, hoge mechanische sterkte en uitstekende weerstand tegen thermische schokken tijdens continu industrieel gebruik.
Verkrijgbaar in nikkel-chroom (Ni-Cr), manganine en constantaanlegeringen, biedt de weerstandsdraad stabiele elektrische eigenschappen, uitstekende overbelastingsmogelijkheden en weerstandsstabiliteit op lange termijn bij herhaalde thermische cycli.
Een milieuvriendelijke anorganische isolerende coating beschermt de weerstandsdraad tegen oxidatie, vocht, stof en corrosie en biedt tegelijkertijd betrouwbare vlamvertragende prestaties in overeenstemming met de UL94V-2-vereisten.
De keramische buis fungeert zowel als isolerende ondersteuning als als efficiënt warmteafvoermedium, waardoor de weerstand hogere vermogens kan leveren binnen een compacte footprint. Dit maakt hem ideaal voor industriële toepassingen waar de installatieruimte beperkt is.
De hoge thermische geleidbaarheid van de keramische buis maakt een snelle warmteoverdracht van de weerstandsdraad naar de omringende lucht mogelijk. De optionele verticale gegolfde wikkeling vergroot het koeloppervlak verder, waardoor de prestaties bij continue belasting worden verbeterd en de bedrijfstemperatuur wordt verlaagd.
De weerstand is vervaardigd uit hoogwaardige keramische materialen en wordt beschermd door een anorganische isolerende coating die bestand is tegen hoge temperaturen en is bestand tegen bedrijfstemperaturen tot 350°C. Er zijn versies met glas-emailcoating beschikbaar voor toepassingen waarbij temperaturen tot 375°C vereist zijn.
De weerstand is ontworpen voor toepassingen met hoge stroomsterkte en overbelasting van korte duur en biedt uitstekende weerstand tegen thermische schokken en herhaalde pulsbelasting. Het is zeer geschikt voor het starten van motoren, dynamisch remmen en belastingtesttoepassingen.
DUFEW biedt vaste, verstelbare, multi-terminal, lage inductie en op maat ontworpen buisweerstanden om te voldoen aan diverse elektrische en mechanische vereisten in verschillende industrieën.
De weerstand kan worden geleverd met een verscheidenheid aan montagebeugels en terminalconfiguraties, waardoor een gemakkelijke installatie in elektrische kasten, loadbanks, testapparatuur en industriële machines mogelijk is.
Hoogwaardige legeringsdraad, een duurzame keramische structuur en een oxidatiebestendige beschermende coating zorgen voor stabiele weerstandswaarden, uitstekende thermische stabiliteit en een langere levensduur onder veeleisende bedrijfsomstandigheden.
Op grote schaal gebruikt in lasmachines, industriële schakelkasten en elektrische automatiseringssystemen voor stroombegrenzing, spanningsval en energiedissipatie.
Geschikt voor loadbanks, inbrandtestapparatuur, batterijontladingssystemen en verouderingstests van de voeding waarbij een stabiele vermogensdissipatie vereist is.
Toegepast in VFD-remsystemen met klein en middelgroot vermogen, motorstartcircuits, servoaandrijfsystemen en industriële transmissieapparatuur die een betrouwbare rem- en belastingcontrole vereisen.
Gebruikt in elektrische meetapparatuur, beveiligingscircuits, schakelapparatuur en bedieningspanelen om stabiele weerstand te bieden en de betrouwbaarheid van circuits te verbeteren.
Een ideale vervangingsoplossing voor onderhoud van industriële apparatuur, machine-upgrades en OEM-productie, met flexibele aanpassingen beschikbaar voor internationale klanten.
| Kenmerkend | Testomstandigheden | Prestatie |
|---|---|---|
| Diëlektrisch bestand tegen spanning | 2500VAC / 50Hz / 60s | Lekstroom ≤10mA |
| Isolatieweerstand | 1000VDC | ≥100MΩ |
| Overbelasting van korte duur | 10× nominaal vermogen gedurende 5 seconden | Geen zichtbare schade |
| Laad leven | Cyclische werking (10s AAN / 90s UIT) | >9.000 uur |
| Vochtige hittebestendigheid | 40°C ±2°C, 90--95% RH, 100 uur | ΔR ≤ ±(1%R + 0,05Ω) |
| Snelle temperatuurcycli | -55°C / 55°C / 155°C, elk 15 minuten, 5 cycli | ΔR ≤ ±(2%R + 0,05Ω) |
| Hittebestendigheid | 350°C gedurende 2 uur | Geen zichtbare verkleuring of schade |
| Temperatuurcoëfficiënt (TCR) | Nominale belasting versus initiële weerstand | <300 ppm/°C |
| Vlamweerstand | 10× nominaal vermogen gedurende 5 minuten | Gloeit rood zonder open vuur |
| Kenmerkend | Testomstandigheden | Prestatie |
|---|---|---|
| Eindsterkte | 45N / 30 seconden | Geen losraken of zichtbare schade |
| Trillingsbestendigheid | 5-200 Hz, 1 g, 98 m/s² | Geen zichtbare structurele schade |
| Weerstand tegen soldeerhitte | Klemmen ondergedompeld in soldeer van 350 ± 5 °C gedurende 3 seconden | ΔR ≤ ±(1%R + 0,05Ω) |
| Soldeerbaarheid | Aansluitklemmen ondergedompeld in soldeer van 235 ± 5 °C gedurende 5 seconden | Soldeerdekking ≥95% |
Opmerking: Alle prestatiegegevens zijn gemeten onder standaard laboratoriumomstandigheden in overeenstemming met GB/T 5792. De werkelijke prestaties kunnen variëren afhankelijk van de installatieomstandigheden, de omgevingstemperatuur en de bedrijfscyclus.
| Vergelijkingsitem | DUFEW buisvormige weerstand | Conventionele niet-buisvormige vermogensweerstand |
|---|---|---|
| Kernstructuur | Zeer sterke keramische buis dient zowel als isolerend ondersteunings- als warmtedissipatiemedium | De draagstructuur is voornamelijk mechanisch, met een relatief beperkt warmteafvoervermogen |
| Vermogensdichtheid | Hoger vermogen binnen dezelfde installatieruimte dankzij efficiënte warmtegeleiding | Lagere vermogensdichtheid vanwege structurele en koelingsbeperkingen |
| Warmteafvoer | Keramische buis zorgt voor snelle warmteoverdracht; optionele gegolfde wikkeling verbetert de koelefficiëntie verder | De warmteafvoer is vooral afhankelijk van het oppervlak en is over het algemeen minder efficiënt |
| Configuratie-opties | Verkrijgbaar in vaste, verstelbare, multi-terminal en lage-inductieversies | Meestal ontwerpen met vaste weerstand en beperkte configuratieflexibiliteit |
| Mechanische sterkte | De dikwandige aluminiumoxide-keramische constructie biedt uitstekende slagvastheid en structurele stabiliteit op lange termijn | Dunne keramische of filmgebaseerde structuren zijn gevoeliger voor scheuren of schade tijdens transport en installatie |
| Onderhoud | Het gladde cilindrische oppervlak minimaliseert de ophoping van stof en vereenvoudigt routinematige reiniging | Onregelmatige oppervlakken kunnen gemakkelijker stof verzamelen, waardoor ze vaker moeten worden schoongemaakt |
| Typische toepassingen | Dynamisch remmen, starten van motoren, loadbanks, testapparatuur, industriële automatisering, lasmachines | Elektronische schakelingen voor algemeen gebruik en conventionele vermogensdissipatietoepassingen |
DUFEW is gespecialiseerd in het ontwerp en de productie van industriële vermogensweerstanden en vermogenselektronische componenten en levert betrouwbare producten voor wereldwijde OEM's, distributeurs en industriële gebruikers.
Ons productportfolio omvat buisweerstanden, gegolfde weerstanden, weerstanden in aluminium behuizing, remweerstandbanken, reactoren, remeenheden, transformatoren, filters en belastingtestsystemen.
Elk product wordt vervaardigd onder gestandaardiseerde productieprocessen en ondergaat vóór verzending uitgebreide elektrische en mechanische tests om stabiele prestaties en consistente kwaliteit te garanderen.
We bieden op maat gemaakte weerstandswaarden, vermogens, afmetingen, terminaltypes, wikkelingsstructuren en montageoplossingen op basis van klanttekeningen of toepassingsvereisten.
Met moderne productiefaciliteiten en een ervaren engineeringteam levert DUFEW stabiele productiecapaciteit, snelle doorlooptijden en professionele technische ondersteuning gedurende uw hele project.
A: Een buisweerstand is een type draadgewonden weerstand die een keramische buis als isolatiekern gebruikt. Vergeleken met platte of plaatvormige ontwerpen biedt de buisvormige structuur een betere warmteafvoer, een hogere vermogensdichtheid, verbeterde mechanische sterkte en grotere flexibiliteit voor verstelbare configuraties of configuraties met meerdere aansluitingen.
EEN: Ja. DUFEW biedt complete OEM- en ODM-aanpassingsdiensten, inclusief weerstandswaarden, vermogens, afmetingen, weerstandsdraadmaterialen, terminaltypes, montagebeugels, verstelbare structuren en configuraties met meerdere terminals op basis van uw tekeningen of toepassingsvereisten.
A: De standaardversie heeft een IP00 open constructie en is bedoeld voor installatie in elektrische kasten of apparatuur. Voor een hoge luchtvochtigheid of zware gebruiksomstandigheden adviseren wij een met glas geëmailleerde of speciaal beschermde versie te kiezen, of een geschikte behuizing en vochtbestendige maatregelen te gebruiken.
A: De vervanging moet overeenkomen met de oorspronkelijke weerstandswaarde, het vermogen, de bedrijfsspanning en de installatieafmetingen. Als het originele model niet beschikbaar is, kan DUFEW een gelijkwaardige of verbeterde oplossing aanbevelen op basis van uw toepassing om een veilige en betrouwbare werking te garanderen.
A: Vaste modellen zijn ideaal voor apparatuur met stabiele weerstandseisen, terwijl verstelbare versies beter geschikt zijn voor inbedrijfstelling, testen, belastingsimulatie en toepassingen waarbij weerstandsaanpassing tijdens bedrijf vereist is.
A: Het wordt veel gebruikt in motoraandrijvingen, inverter-remsystemen, lasapparatuur, lastbanken, stroomtestapparatuur, industriële automatisering, elektrische bedieningspanelen, batterijontladingssystemen, apparatuur voor hernieuwbare energie, spoorwegsystemen en andere zware industriële toepassingen.
DUFEW produceert hoogwaardige buisweerstanden voor industriële vermogensregeling, remsystemen, belastingtests en toepassingen voor energiedissipatie. Of u nu een standaardproduct of een volledig op maat gemaakte oplossing nodig heeft, ons engineeringteam staat klaar om professionele technische ondersteuning en snelle offertes te bieden.
- OEM- en ODM-productie
- Aangepaste weerstandswaarden
- Vermogens van 50W tot 10kW
- Verstelbare en multi-terminal ontwerpen
- Aangepaste afmetingen en montageoplossingen
- Ondersteuning bij technische selectie
- Stabiele bulkproductie
- Wereldwijde levering
Neem vandaag nog contact op met DUFEW om uw toepassingseisen te bespreken en een offerte op maat te ontvangen.
