We bieden een uitgebreid portfolio inclusief weerstanden, remeenheden, reactoren, vermogensfilters en transformatoren, met volledige aanpassingsmogelijkheden om aan uiteenlopende toepassingsvereisten te voldoen.

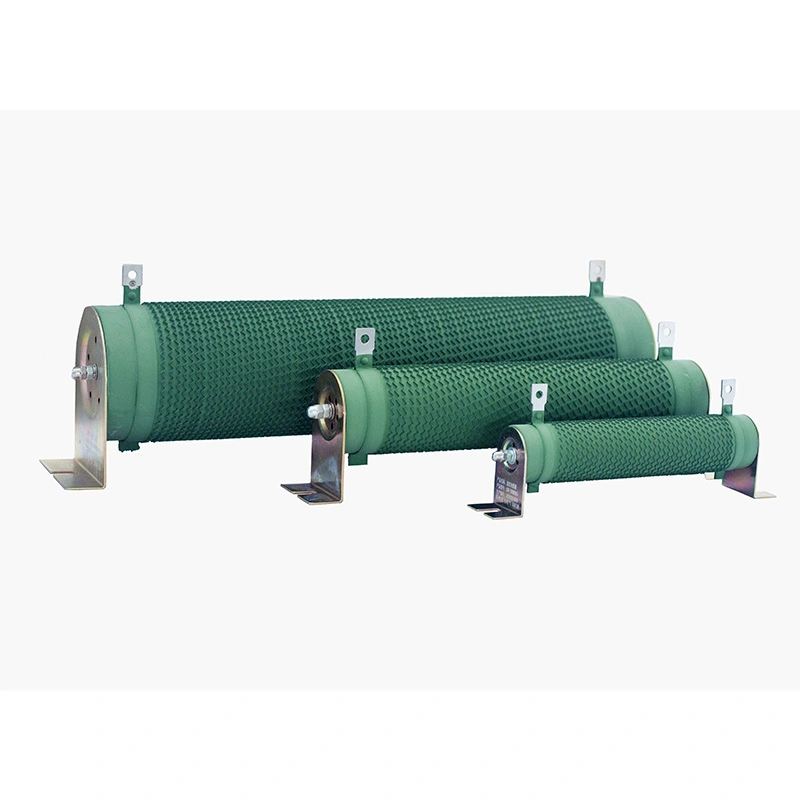

De DUFEW CRR-serie niet-inductieve gegolfde weerstand is een passieve energiedissipatieweerstand met hoog vermogen, speciaal geoptimaliseerd voor midden- en hoogfrequente pulscircuits. Het product is voorzien van een unieke verticaal gegolfde niet-inductieve wikkelstructuur met plat lint en biedt vermogens van 50 W tot 10 kW, weerstandswaarden van 0,01 Ω tot 1 kΩ, drie weerstandstolerantieopties en een maximale bedrijfsspanning van 1200 V.
Ontworpen met een uitstekende pulsoverbelastingscapaciteit en stabiele thermische prestaties, wordt het veel gebruikt voor energiedissipatie, stroomdetectie, remmen, overspanningsonderdrukking en belastingtests in hernieuwbare energiesystemen, industriële automatisering en laboratoriumtestapparatuur over de hele wereld.
| Modelcode | Betekenis | Beschrijving |
| CRR | Serie | Niet-inductieve gegolfde weerstand |
| 2500W | Nominaal vermogen | 2500W |
| 54,4R | Nominale weerstand | 54,4Ω |
| J | Weerstandstolerantie | J = ±5% (Optioneel: K = ±10%, H = ±3%) |
| Parameter | Specificatie |
| Vermogensbereik | 50W–10kW |
| Bedrijfsspanning | ≤1200V |
| Weerstandsbereik | 0,01Ω–1kΩ |
| Weerstandstolerantie | ±3% / ±5% / ±10% |
| Beschermingsgraad | IP00 |
| Temperatuurcoëfficiënt (TCR) | ≤300 ppm/°C |
| Vlamvertragende beoordeling | UL 94V-2 |
| Nalevingsnorm | GB/T 5792 |
De holle kern is vervaardigd uit één stuk isolerend keramiek met een hoog aluminiumoxidegehalte en is voorzien van een intern convectieluchtkanaal voor efficiënte warmteafvoer. Het biedt uitstekende trillingsbestendigheid en behoudt stabiele isolatieprestaties bij temperaturen tot 350°C. De keramische structuur is bestand tegen herhaalde cycli bij hoge en lage temperaturen zonder te barsten.
Het platte legeringslint is nauwkeurig in een doorlopend gegolfd profiel gestanst, wat een uitzonderlijk lage temperatuurweerstandscoëfficiënt (TCR) oplevert. Er zijn twee legeringsmaterialen beschikbaar voor verschillende toepassingen: nikkel-chroom (Ni-Cr) voor continu remmen met hoog vermogen en energiedissipatie, en constantaan voor nauwkeurige detectiecircuits voor lage stroomsterkte.
De eindklemmen, aansluitpalen en montagebeugels zijn vervaardigd uit verdikt roestvrij staal met een gepassiveerde anti-corrosie afwerking. Het geheel doorstaat een 45N-terminaltrektest zonder los te komen, biedt uitstekende weerstand tegen soldeerhitte en minimaliseert contactverhitting veroorzaakt door oxidatie.
Met behulp van een dubbeldraads omgekeerde niet-inductieve wikkeltechniek kan de equivalente serie-inductie (ESL) doorgaans worden geregeld onder 10 nH, waardoor de weerstand geschikt is voor hoogfrequente schakelcircuits die werken bij frequenties tot 100 kHz.
●Extreem lage inductie – De gegolfde structuur in combinatie met omgekeerde niet-inductieve wikkeling elimineert op effectieve wijze zelfinductie, onderdrukt hoogfrequente oscillaties en spanningspieken en beschermt vermogenshalfgeleiderapparaten.
●Uitstekende warmteafvoer – Het verticale gegolfde ontwerp vergroot het koeloppervlak, terwijl de keramische kern zorgt voor een efficiënte thermische geleiding, waardoor een hogere vermogensdichtheid en een lagere temperatuurstijging mogelijk is.
●Uitstekend overbelastingsvermogen – Bestand tegen 10× nominaal vermogen gedurende 5 seconden zonder zichtbare schade, waardoor het ideaal is voor rem- en piekabsorptietoepassingen.
●Lange levensduur – De cyclische levensduur van een belasting bedraagt meer dan 9.000 uur (10s ontlading / 90s interval), met verouderingsbestendige coating en een vervormingsvrije keramische kern.
●Milieuvriendelijk – Anorganische milieuvriendelijke coating produceert geen rook, geen giftige gassen en voldoet aan de RoHS- en UL-veiligheidseisen.
●Flexibele aanpassing – Weerstandswaarde, nominaal vermogen, afmetingen, aansluitingsoriëntatie en montagebeugels kunnen allemaal worden aangepast volgens tekeningen of specificaties.
Converters voor energieopslag, fotovoltaïsche omvormers, systemen voor het regelen van de pitch van windturbines, testbelastingen voor veroudering van accu's, DC-snelladen, voorlaad- en ontladingsweerstanden.
Midden- en hoogfrequente frequentieregelaars, servo-aandrijving regeneratief remmen, havenkranen, liften, walserijen, draadtrekmachines en textielapparatuur, energiedissipatiesystemen.
Hoogfrequente stroombelastingsbanken, testbanken voor pulssignalen, verouderingssystemen voor de voeding, nauwkeurige stroomdetectie, snubber- en dempingsweerstanden.
CNC-draadvonkmachines, booglasapparatuur, podiumhef- en verlichtingssystemen, centrifuges, papiermachines en stapelaars.
Hoogfrequente stroombegrenzing, motorstartweerstanden, middenspanningsenergieabsorptie in de kast.
DUFEW is gespecialiseerd in de R&D en productie van vermogenselektronische componenten en levert betrouwbare producten en geïntegreerde oplossingen voor industriële gebruikers, distributeurs en OEM-klanten.
We bieden een compleet assortiment vermogenselektronicaproducten, waaronder weerstanden, remeenheden, reactoren, transformatoren, filters en loadbanksystemen, waardoor we one-stop-sourcing bieden voor uiteenlopende toepassingsbehoeften.
Strikte productieprocessen, moderne productielijnen en strenge kwaliteitscontrole zorgen voor consistente productprestaties, een lange levensduur en een betrouwbare werking.
Aangepaste weerstandswaarden, vermogens, afmetingen, terminalconfiguraties en montageopties zijn beschikbaar om aan uw specifieke technische vereisten te voldoen.
Efficiënt productiebeheer en responsieve technische ondersteuning helpen de doorlooptijden te verkorten en bieden betrouwbare hulp, van productselectie tot after-sales service.
| Kenmerkend | Testomstandigheden | Prestatie |
| Diëlektrisch bestand tegen spanning | 2500VAC / 50Hz / 60s | Lekstroom ≤10mA |
| Isolatieweerstand | 1000VDC | ≥100MΩ |
| Overbelasting van korte duur | 10× nominaal vermogen gedurende 5s | Geen zichtbare schade |
| Lange levensduur van de belasting | Cyclische werking (10s aan / 90s uit) | 9.000 uur |
| Stabiele vochtige hitte | 40°C ±2°C, 90–95% RH, 100 uur | ΔR ≤ ±(1%R + 0,05Ω) |
| Snelle temperatuurverandering | -55°C / 55°C / 155°C, elk 15 min, 5 cycli | ΔR ≤ ±(2%R + 0,05Ω) |
| Hittebestendigheid | 350°C / 2 uur | Geen duidelijke verkleuringen of beschadigingen |
| Temperatuurcoëfficiënt | Nominale belastingsweerstand versus statische weerstand | <300 ppm/°C |
| Vlamweerstand | 10× nominaal vermogen gedurende 5 min | Roodgloeiend zonder open vuur |
| Kenmerkend | Testomstandigheden | Prestatie |
| Eindsterkte | 45N / 30s | Geen losheid of zichtbare schade |
| Trillingsbestendigheid | 5–200 Hz, 1 g, 98 m/s² | Geen zichtbare structurele schade |
| Weerstand tegen soldeerhitte | Aansluitklemmen ondergedompeld in 350±5°C soldeer gedurende 3s | ΔR ≤ ±(1%R + 0,05Ω) |
| Soldeerbaarheid | Klemmen ondergedompeld in 235±5°C soldeer gedurende 5s | Soldeerdekking ≥95% |
| Vergelijkingsitem | Niet-inductieve gegolfde weerstand | Conventionele weerstanden (koolstoffilm / metaalfilm / standaard draadgewonden) |
| Ontwerpdoel | Geoptimaliseerd voor hoogfrequente pulsaties, VFD-remmen en regeneratieve energiedissipatie | Ontworpen voor algemene toepassingen met laag signaal en constant vermogen |
| Onderdrukking van parasitaire inductie | De omgekeerde interleaved gegolfde wikkeling vermindert de inductie tot minder dan een tiende van conventionele draadgewonden typen | Geen actieve inductie-onderdrukking; standaard draadgewonden ontwerpen hebben een hoge parasitaire inductie |
| Pulsreactie | Snelle pulsrespons met minimale spanningsdaling | Merkbare inductieve energieopslag en spanningsafname |
| Harmonische en piekonderdrukking | Vermindert aanzienlijk harmonische interferentie en spanningspieken | Hoge inductie kan pulspieken en signaalvervorming versterken |
| Thermisch fietsen en ouder worden | Uniforme thermische spanningsverdeling; weerstandsdrift ≤1% bij langdurig fietsen | Filmpeeling en overmatige weerstandsdrift bij frequente thermische cycli |
Vraag 1: Heeft het niet-inductieve ontwerp invloed op het vermogen of de nauwkeurigheid van de weerstand?
A: Nee. De niet-inductieve wikkelmethode verandert alleen de magnetische veldverdeling van het stroompad. Het heeft geen negatieve invloed op de soortelijke weerstand, het warmteafvoervermogen of het vermogen van het legeringslint. Weerstandstolerantie en temperatuurcoëfficiënt blijven hetzelfde als de standaardversie.
Vraag 2: Hoe kan ik bepalen of een niet-inductieve versie vereist is?
A: Als uw circuit gebruikmaakt van hoogfrequente PWM-besturing, snelle IGBT-schakeling of last heeft van overspanningspieken en golfvormvervorming, wordt de niet-inductieve versie aanbevolen. Voor gewone 50/60Hz-remtoepassingen is een standaard gegolfde weerstand doorgaans voldoende.
Vraag 3: Kunnen speciale weerstandswaarden of afmetingen worden aangepast?
EEN: Ja. DUFEW biedt volledige maatwerk, inclusief weerstandswaarden van meer dan 0,01Ω–1kΩ, vermogens, lengte en diameter van keramische buizen, aansluitposities en montagebeugelconfiguraties. Op basis van tekeningen of specificaties kunnen snel monsters worden geproduceerd.
Vraag 4: Wat moet er worden gedaan als de weerstandsdrift na langdurig gebruik het tolerantiebereik overschrijdt?
A: Langdurige oxidatie bij hoge temperaturen, hoge luchtvochtigheid en frequente overbelasting kunnen het legeringslint beschadigen. Als de isolatieweerstand onder de 100MΩ daalt, wordt vervanging aanbevolen. Het verbeteren van de kastventilatie en het kiezen van een weerstand met voldoende vermogensmarge kan de levensduur aanzienlijk verlengen.
Of u nu een standaardmodel of een volledig op maat gemaakte oplossing nodig heeft, het engineeringteam van DUFEW staat klaar om u te helpen. Stuur ons uw tekeningen of technische specificaties en ontvang professioneel advies en een snelle offerte.
Wij ondersteunen:
✔OEM
✔ODM
✔ Weerstand op maat
✔ Aangepaste afmetingen
✔ Aangepaste terminals
✔ Kleine proefbestellingen
Neem vandaag nog contact op met DUFEW voor technisch advies of een offerte.
