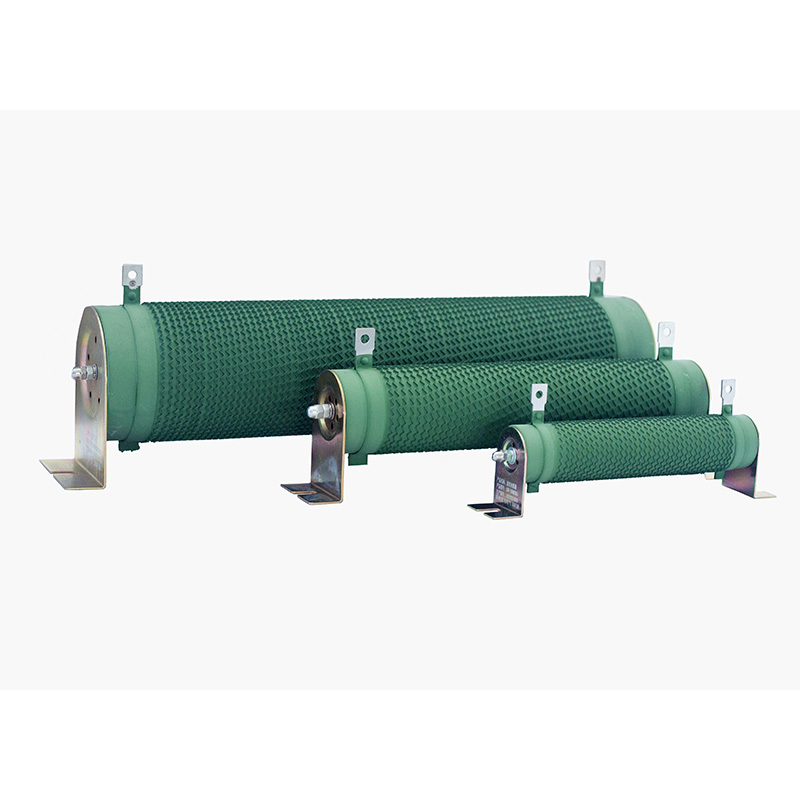

De DUFEW CRR-serie invertergolfweerstand is een remcomponent met hoog vermogen, ontworpen voor energiedissipatiesystemen van inverters. Tijdens een snelle motorvertraging wordt regeneratieve energie teruggevoerd naar de DC-bus van de omvormer, waardoor de spanning stijgt. Zonder goed energiebeheer kan een te hoge spanning overspanningsbeveiliging activeren of vermogenshalfgeleidercomponenten beschadigen.
De CRR-serie maakt gebruik van hoogwaardig nikkel-chroom (Ni-Cr) of Constantaan-legeringslint, nauwkeurig gevormd tot een gegolfde structuur en verticaal gewikkeld rond een holle keramische kern met een hoog aluminiumoxidegehalte. Dit ontwerp vergroot het warmtedissipatiegebied, verbetert de thermische efficiëntie en vermindert de parasitaire inductie om spanningspieken tijdens hoogfrequent schakelen te minimaliseren.
Het product is ontworpen voor frequente remomstandigheden en biedt een sterk kortstondig overbelastingsvermogen, stabiele thermische prestaties en betrouwbare werking in industriële omgevingen. Het wordt vaak gebruikt in liften, kranen, walserijen, spuitgietmachines, centrifuges, transportbanden en andere aandrijfsystemen met variabele frequentie.
Tijdens het vertragen van de motor wordt regeneratieve energie overgedragen van de DC-bus van de inverter naar de remeenheid en via het weerstandselement omgezet in warmte. Dit proces helpt overspanning van de DC-bus te voorkomen, componenten van de omvormer te beschermen en stabiele remprestaties te behouden onder herhaalde bedrijfsomstandigheden.
| Modelcode | Betekenis | Beschrijving |
|---|---|---|
| CRR | Productserie | Omvormer gegolfde weerstand |
| 2500W | Nominaal vermogen | 2500 Watt |
| 54,4R | Nominale weerstand | 54,4 Ohm |
| J | Weerstandstolerantie | J = ±5% (Optioneel: K = ±10%, H = ±3%) |
| Parameter | Specificatie |
|---|---|
| Vermogensbereik | 50W--10kW |
| Bedrijfsspanning | ≤1200V |
| Weerstandsbereik | 0,01Ω--1kΩ |
| Weerstandstolerantie | ±3%, ±5%, ±10% |
| Beschermingsgraad | IP00 |
| Temperatuurcoëfficiënt (TCR) | ≤300 ppm/°C |
| Vlamvertragende beoordeling | UL 94V-2 |
| Nalevingsnorm | GB/T 5792 |
De weerstand is gebouwd op een keramische kern uit één stuk met een hoog aluminiumoxidegehalte en een hol luchtkanaal dat een continue luchtstroom bevordert voor efficiënte koeling. De keramische structuur is bestand tegen herhaalde remcycli bij hoge temperaturen zonder te barsten, behoudt uitstekende isolatieprestaties en absorbeert effectief thermische schokken tijdens snelle energiedissipatie.
Het verwarmingselement is vervaardigd uit een lint van nikkel-chroomlegering met een hoge weerstand, met precisie gestanst in een doorlopend gegolfd profiel. Vergeleken met conventionele ronde draadwikkelingen biedt het gegolfde lint een groter warmtedissipatiegebied, een hoger stroomvoerend vermogen en een stabielere weerstand onder herhaalde start-stop-remomstandigheden. De temperatuurcoëfficiënt blijft beneden300 ppm/°C.
De aansluitingen, borgklemmen en montagebeugels zijn vervaardigd uit verdikt roestvrij staal met een corrosiewerende passivatiebehandeling. De assemblage handhaaft een veilige mechanische bevestiging onder voortdurende trillingen, is bestand tegen herhaalde soldeerhitte en minimaliseert de contactweerstand veroorzaakt door oxidatie, waardoor een betrouwbare werking in veeleisende invertertoepassingen wordt gegarandeerd.
Een milieuvriendelijke anorganische isolerende coating biedt uitstekende weerstand tegen hoge temperaturen, corrosie, vocht en stof. Tijdens kortstondige overbelasting kan de weerstand rood gloeien zonder open vuur te produceren, waardoor de operationele veiligheid wordt verbeterd en de levensduur van het legeringslint in industriële omgevingen wordt verlengd.
De weerstand is speciaal ontworpen voor VFD-remtoepassingen en dissipeert snel de regeneratieve energie die wordt gegenereerd tijdens het vertragen van de motor, waardoor de spanningsstijging van de DC-bus effectief wordt voorkomen en alarmen over overspanning (OV) van de omvormer worden geëlimineerd.
Het verticaal gewikkelde gegolfde legeringslint biedt een aanzienlijk groter koeloppervlak dan conventionele draadgewonden weerstanden. Gecombineerd met de holle keramische kern zorgt het voor een efficiënte warmteoverdracht, lagere bedrijfstemperaturen en stabiele prestaties tijdens frequente start-stop-remcycli.
Ontworpen om te weerstaan10 keer het nominale vermogen gedurende maximaal 5 seconden, verwerkt de weerstand gemakkelijk de energierijke pulsen die worden gegenereerd tijdens noodstops, het laten zakken van zware lasten en snelle motorvertraging zonder zichtbare schade.
De weerstand is gebouwd met keramiek met een hoog aluminiumoxidegehalte, robuuste roestvrijstalen hardware en een UL94V-2 vlamvertragende coating en biedt uitstekende weerstand tegen trillingen, corrosie, stof, vocht en herhaalde thermische cycli, waardoor betrouwbaarheid op lange termijn wordt gegarandeerd in veeleisende industriële toepassingen.
De versterkte roestvrijstalen montageconstructie zorgt voor veilige elektrische verbindingen, zelfs bij voortdurende trillingen, waardoor de weerstand ideaal is voor kranen, walserijen, liften en andere zware, door een inverter aangedreven apparatuur.
Verkrijgbaar met weerstandstoleranties van±3%, ±5% en ±10%, de CRR-serie dekt vermogens vanaf50W tot 10kWen ondersteunt aangepaste weerstandswaarden, afmetingen, terminalstijlen en montageconfiguraties om aan specifieke omvormervereisten te voldoen.
De anorganische isolatielaag is vlamvertragend, rookvrij en voldoet aan alle eisenUL94V-2vereisten. Tijdens overbelasting gloeit de weerstand rood zonder open vuur te produceren, waardoor de operationele veiligheid wordt verbeterd.
Ideaal voor kranen, liften, takels, lieren en hefplatforms die regelmatig moeten accelereren en remmen terwijl de stabiele prestaties van de omvormer behouden blijven.
Geschikt voor walserijen, spuitgietmachines, CNC-apparatuur, draadtrekmachines, textielmachines en andere verwerkingsapparatuur met repetitieve remcycli.
Op grote schaal gebruikt in transportsystemen, geautomatiseerde productielijnen, logistieke apparatuur en magazijnautomatisering om regeneratieve remenergie te absorberen en de systeemstabiliteit te verbeteren.
Aanbevolen voor motortestsystemen, belastingsimulatieapparatuur, laboratoriumtestbanken, centrifuges en andere gespecialiseerde industriële toepassingen die een betrouwbare dissipatie van remenergie vereisen.
DUFEW is gespecialiseerd in de ontwikkeling en productie van hoogwaardige vermogenselektronicacomponenten en levert betrouwbare producten en geïntegreerde oplossingen voor industriële gebruikers, distributeurs en OEM-klanten.
Moderne productiefaciliteiten, gestandaardiseerde productieprocessen en strikte kwaliteitscontrole zorgen voor stabiele elektrische prestaties, consistente productkwaliteit en betrouwbare werking op de lange termijn.
Naast inverter-remweerstanden biedt DUFEW een uitgebreid assortiment vermogenselektronicaproducten, waaronder reactoren, remeenheden, filters, transformatoren, loadbanks en diverse industriële weerstandsoplossingen.
Aangepaste weerstandswaarden, vermogens, afmetingen, terminalconfiguraties en montageopties zijn beschikbaar op basis van klanttekeningen of technische specificaties.
Met efficiënt productiebeheer en ervaren technische ondersteuning biedt DUFEW stabiele doorlooptijden, snelle technische assistentie en professionele productselectiediensten voor wereldwijde klanten.
| Kenmerkend | Testomstandigheden | Prestatie |
|---|---|---|
| Diëlektrisch bestand tegen spanning | 2500VAC / 50Hz / 60s | Lekstroom ≤10mA |
| Isolatieweerstand | 1000VDC | ≥100MΩ |
| Overbelasting van korte duur | 10× nominaal vermogen gedurende 5 seconden | Geen zichtbare schade |
| Laad leven | Cyclische werking (10s AAN / 90s UIT) | >9.000 uur |
| Vochtige hittebestendigheid | 40°C ±2°C, 90--95% RH, 100 uur | ΔR ≤ ±(1%R + 0,05Ω) |
| Snelle temperatuurcycli | -55°C / 55°C / 155°C, elk 15 minuten, 5 cycli | ΔR ≤ ±(2%R + 0,05Ω) |
| Hittebestendigheid | 350°C gedurende 2 uur | Geen zichtbare verkleuring of schade |
| Temperatuurcoëfficiënt | Nominale belasting versus initiële weerstand | <300 ppm/°C |
| Vlamweerstand | 10× nominaal vermogen gedurende 5 minuten | Gloeit rood zonder open vuur |
| Kenmerkend | Testomstandigheden | Prestatie |
|---|---|---|
| Eindsterkte | 45N / 30 seconden | Geen losraken of zichtbare schade |
| Trillingsbestendigheid | 5-200 Hz, 1 g, 98 m/s² | Geen zichtbare structurele schade |
| Weerstand tegen soldeerhitte | Klemmen ondergedompeld in soldeer van 350 ± 5 °C gedurende 3 seconden | ΔR ≤ ±(1%R + 0,05Ω) |
| Soldeerbaarheid | Aansluitklemmen ondergedompeld in soldeer van 235 ± 5 °C gedurende 5 seconden | Soldeerdekking ≥95% |
Opmerking: Alle prestatiegegevens zijn verkregen onder standaard laboratoriumtestomstandigheden in overeenstemming metGB/T 5792om consistente kwaliteit en betrouwbare productprestaties te garanderen.
| Vergelijkingsitem | DUFEW omvormer gegolfde weerstand | Vermogensweerstand voor algemeen gebruik |
|---|---|---|
| Primaire toepassing | Speciaal ontworpen voor dynamisch VFD-remmen en regeneratieve energiedissipatie | Ontworpen voor continue vermogensdissipatie en elektrische circuits voor algemene doeleinden |
| Operationele plicht | Kortstondige, energieke pulswerking met intermitterende werkcycli | Continu of stabiel bedrijf |
| Selectiemethode | Weerstand geselecteerd volgens de specificaties van de omvormer; nominaal vermogen berekend op basis van de remwerkcyclus | Geselecteerd op basis van de vereisten voor continue vermogensdissipatie |
| Overbelastingsvermogen | Bestand tegen tot10× nominaal vermogen gedurende 5 seconden, ideaal voor regeneratief remmen | Beperkt overbelastingsvermogen; niet geschikt voor herhaalde pulsen met hoge energie |
| Warmteafvoer | De gegolfde lintstructuur zorgt voor een groot koeloppervlak voor een efficiënte warmteoverdracht | Conventionele wikkeling biedt een beperkte koelefficiëntie |
| Bedrijfstemperatuur | Oppervlaktetemperatuur tot300°Cmet350°Chittebestendige coating | Meestal hieronder200°Cafhankelijk van het type weerstand |
| Onderdrukking van spanningspieken | De gegolfde wikkeling helpt schakelspanningspieken te verminderen en verbetert de stabiliteit van de omvormer | Geen optimalisatie voor onderdrukking van spanningspieken |
| Mechanische betrouwbaarheid | Roestvrijstalen aansluitklemmen en beugels bieden uitstekende trillingsbestendigheid voor zware industriële apparatuur | Standaardconstructie bedoeld voor algemene elektrische toepassingen |
| Typische toepassingen | Liften, kranen, walserijen, servosystemen, spuitgietmachines, transportbanden | Algemene elektronische apparatuur, voedingen, verlichtingscircuits en industriële besturingssystemen |
A: Een remweerstand van de inverter is speciaal ontworpen om regeneratieve energie te absorberen die wordt gegenereerd tijdens het vertragen van de motor. In tegenstelling tot standaard vermogensweerstanden werkt deze onder omstandigheden van korte duur en hoge energiepulsen en is hij geoptimaliseerd voor intermitterend remwerk in plaats van continue vermogensdissipatie.
A: De weerstandswaarde moet de aanbevolen specificatie van de fabrikant van de omvormer volgen, terwijl het nominale vermogen moet worden geselecteerd op basis van de remfrequentie, remtijd, inschakelduur en motorvermogen. Als u het niet zeker weet, kan het engineeringteam van DUFEW het juiste model aanbevelen op basis van uw toepassing.
A: Over het algemeen is dat zoniet aanbevolen. Verschillende omvormers kunnen verschillende remspanningen en bedrijfsvolgordes hebben. Het delen van een weerstand kan resulteren in een onstabiele werking of onvoldoende remprestaties. Als een gedeelde weerstand vereist is, moeten zowel de weerstandswaarde als het vermogen zorgvuldig worden berekend.
EEN: Ja. Wij bieden OEM- en ODM-productiediensten, inclusief aangepaste weerstandswaarden, vermogens, afmetingen, terminalstijlen, montagebeugels en complete oplossingen op basis van klanttekeningen of technische specificaties.
A: Het is ontworpen voor standaard VFD-remtoepassingen waarbij een hoog overbelastingsvermogen en efficiënte warmteafvoer de primaire vereisten zijn. ANiet-inductieve gegolfde weerstandwordt aanbevolen voor hoogfrequente PWM-circuits, energieopslagsystemen en toepassingen waarbij een extreem lage inductie van cruciaal belang is.
A: Inverter-remweerstanden worden veel gebruikt in liften, kranen, takels, walserijen, spuitgietmachines, transportbanden, textielmachines, geautomatiseerde productielijnen, servoaandrijfsystemen en apparatuur voor hernieuwbare energie.
DUFEW levert hoogwaardige kwaliteitGegolfde weerstanden van de omvormervoor industriële automatisering, hernieuwbare energie en motoraandrijvingstoepassingen wereldwijd. Of u nu een standaardproduct of een volledig op maat gemaakte oplossing nodig heeft, ons engineeringteam staat klaar om uw project te ondersteunen met professionele aanbevelingen en snelle productie.
