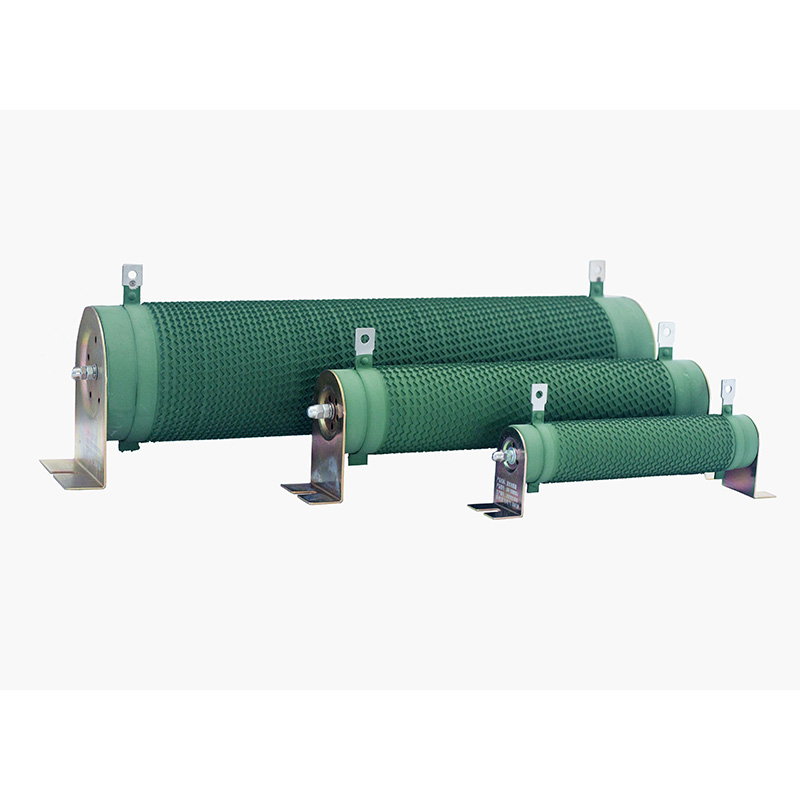

De gegolfde weerstanden uit de DUFEW CRR-serie zijn ontworpen voor veeleisende industriële toepassingen, waaronder VFD-remsystemen, belastingstests voor vermogenselektronica, dynamisch remmen en circuitbeveiliging. Met een hoog vermogen, uitstekende warmteafvoer en een lange levensduur leveren ze stabiele en betrouwbare prestaties in zware werkomgevingen.
Het weerstandselement is vervaardigd uit hoogwaardig nikkel-chroom (Ni-Cr) of constantaanlegeringslint, door geautomatiseerde apparatuur nauwkeurig in een gegolfd profiel gewikkeld en aan de rand gemonteerd op een hoogfrequente holle keramische kern. Het wordt stevig bevestigd met roestvrijstalen klemmen om de trillingsweerstand en mechanische stabiliteit te verbeteren, terwijl robuuste roestvrijstalen terminals uitstekende corrosieweerstand en betrouwbare elektrische verbindingen bieden.
Voor verbeterde duurzaamheid is het oppervlak van de weerstand gecoat met een milieuvriendelijke UL94V-2 vlamvertragende isolerende coating die rookvrij, niet-giftig, oxidatiebestendig en zeer goed bestand is tegen vocht en veroudering. De producten zijn vervaardigd in overeenstemming met de GB-5792-normen en ondersteunen zowel horizontale als verticale installatie, waardoor flexibele integratie in elektrische schakelkasten of stand-alone weerstandsassemblages mogelijk is.
| Modelcode | Betekenis | Beschrijving |
| CRR | Serie | Gegolfde weerstand |
| 2500W | Nominaal vermogen | 2500W |
| 54,4R | Nominale weerstand | 54,4Ω |
| J | Weerstandstolerantie | J = ±5% (Optioneel: K = ±10%, H = ±3%) |
| Parameter | Specificatie |
| Vermogensbereik | 50W–10KW |
| Bedrijfsspanning | ≤1200V |
| Weerstandsbereik | 0,01Ω–1KΩ |
| Weerstandstolerantie | ±3% / ±5% / ±10% |
| Beschermingsgraad | IP00 |
| Temperatuurcoëfficiënt (TCR) | ≤300 ppm/°C |
| Vlamvertragende beoordeling | UL 94V-2 |
| Nalevingsnorm | GB/T 5792 |
1: Isolerende kern: maakt gebruik van een hoogfrequente holle keramische buis die uitstekende weerstand tegen hoge temperaturen, structurele stijfheid en schokbestendigheid biedt, waardoor de stabiliteit van het weerstandselement onder bedrijfsomstandigheden bij hoge temperaturen wordt gegarandeerd.
2: Weerstandselement: maakt gebruik van hoogwaardig lint van nikkel-chroom- of constantaanlegering, gekenmerkt door een lage temperatuurcoëfficiënt en een hoge overbelastingscapaciteit. Het gegolfde randgewonden ontwerp maximaliseert het warmtedissipatieoppervlak terwijl de inductie wordt geminimaliseerd.
3: Montage en aansluitingen: roestvrijstalen klemmen beveiligen het weerstandslint om verplaatsing of losraken te voorkomen; terminals zijn gemaakt van roestvrij staal met een verdikte constructie en oppervlaktebehandeling, wat corrosiebestendigheid, roestpreventie en aansluitgemak garandeert.
4: Oppervlaktecoating: Beschikt over een milieuvriendelijke groene isolerende coating met sterke hechting en een UL94V-2 vlamvertragende classificatie. Het is corrosiebestendig, rookvrij, niet-giftig en geurloos, waardoor het weerstandslint effectief wordt beschermd tegen oxidatie en de levensduur wordt verlengd.
5: Algemene structuur: Vermogensbereik van 50W tot 10KW, met weerstandswaarden van 0,01Ω tot 1KΩ en bedrijfsspanningen tot 1200V; de gegolfde, randgewonden lintstructuur combineert een lage inductie met hoge precisie.
●Gegolfde randgewonden structuur met een groot warmtedissipatiegebied en uitstekende thermische stabiliteit
●Hoogfrequente holle keramische kern; bestand tegen hoge temperaturen, robuust en schokbestendig
● Hoogwaardige legeringsweerstandsdraad; lage temperatuurcoëfficiënt (≤300 ppm/°C) en hoge precisie
● Sterk overbelastingsvermogen op korte termijn; is bestand tegen 10x nominaal vermogen gedurende 5 seconden zonder zichtbare schade
●Roestvrijstalen terminals; corrosiebestendige, roestbestendige en betrouwbare verbindingen
●Milieuvriendelijke coating; vlamvertragend en corrosiebestendig; rookvrij, niet giftig en geurloos
●Rigoureuze prestatievalidatie; volledig compatibel met normen voor het weerstaan van spanning, vochtige hitte en thermische schokken
●Voldoet aan de GB-5792-normen; betrouwbare kwaliteit
Remweerstanden voor frequentieregelaars (VFD's); beschermende weerstanden voor servoaandrijvingen; resistieve belastingen voor het testen van vermogenselektronica; bemonsteringsweerstanden voor voedingscircuits; stroombegrenzende weerstanden voor motoraandrijvingen; startweerstanden; circuitbeschermingsweerstanden. Op grote schaal gebruikt in apparatuur in verschillende sectoren, zoals liften, havenmachines, walserijen, kranen, lieren, spuitgietmachines, draadtrekmachines, centrifuges, textielmachines, druk- en verfapparatuur, stapelaars, papiermachines, toneelapparatuur en testsystemen.
| Elektrische kenmerken | Testomstandigheden | Prestatie |
| Diëlektrisch bestand tegen spanning | 2500VAC / 50Hz / 60s | Lekstroom ≤10mA |
| Isolatieweerstand | 1000VDC | Isolatieweerstand ≥100MΩ |
| Overbelasting van korte duur | 10× nominaal vermogen gedurende 5s | Geen zichtbare schade |
| Lange levensduur van de belasting | Cyclische inschakeltest (10s bekrachtigd, 90s uit) | >9.000 uur |
| Stabiele vochtige hitte | 40°C ±2°C, 90%–95% RH, 100 uur | ΔR ≤ ±(1%R + 0,05Ω) |
| Snelle temperatuurverandering | -55°C, 55°C, 155°C, 15 min bij elke temperatuur, 5 cycli | ΔR ≤ ±(2%R + 0,05Ω) |
| Hittebestendigheid | 350°C / 2 uur | Geen duidelijke verkleuringen of beschadigingen |
| Temperatuurcoëfficiënt (TCR) | Weerstand onder nominale belasting vergeleken met statische weerstand | ≤300 ppm/°C |
| Vlamweerstand | 10× nominaal vermogen gedurende 5 min | Roodgloeiend zonder open vuur |
| Mechanische kenmerken | Testomstandigheden | Prestatie |
| Eindsterkte | 45N / 30s | Geen losheid of zichtbare schade |
| Trillingsbestendigheid | 5–200 Hz, 1 g, 98 m/s² | Geen zichtbare schade aan de externe structuur |
| Weerstand tegen soldeerhitte | Loodterminals ondergedompeld in 350 ± 5 ℃ soldeer gedurende 3 seconden | ΔR ≤ ±(1%R + 0,05Ω); geen zichtbare externe schade, markeringen blijven duidelijk |
| Soldeerbaarheid | Terminals ondergedompeld in 235 ± 5 ℃ soldeer gedurende 5 seconden | Soldeerdekking op aansluitoppervlak ≥95% |
| Vergelijkingscriteria | Gegolfde weerstand | Conventionele koolstoffilm-/metaalfilmweerstand |
| Vermogensafhandeling | Ontworpen voor toepassingen met hoog vermogen, 50W–10kW; is bestand tegen 10× nominaal vermogen voor kortdurende overbelasting | Normaal gesproken 0,1–20 W; gemakkelijk beschadigd onder overbelasting |
| Temperatuurbestendigheid en levensduur | Bestand tegen temperaturen tot 350°C; de cyclische levensduur bedraagt meer dan 9.000 uur | Lagere hittebestendigheid; weerstandsfilm heeft de neiging te verouderen en af te laten pellen bij langdurig hoge temperaturen |
| Huidige capaciteit | Geschikt voor toepassingen met hoge stroomsterkte, motorremmen, regeneratieve ontlading en belastingsdumping | Hoofdzakelijk ontworpen voor PCB-signaalcircuits met lage stroomsterkte |
| Inductiekarakteristieken | Standaardmodellen hebben een hogere inductie; Er zijn niet-inductieve gegolfde versies beschikbaar | Spoelvrij ontwerp met zeer lage inductie, geschikt voor hoogfrequente laagvermogencircuits |
| Milieuduurzaamheid | Keramische kern met roestvrijstalen aansluitingen zorgt voor uitstekende trillings- en schokbestendigheid | De dunnefilmstructuur heeft een zwakkere hechting en is gevoeliger voor door trillingen veroorzaakt falen |
| Kostenefficiëntie | Zeer kosteneffectief voor toepassingen met hoog vermogen; hogere kosten voor lage vermogens | Lage kosten voor toepassingen met laag vermogen; duur en minder praktisch voor hoge vermogensvereisten |
Vraag 1: Hoe selecteer ik een weerstand met het juiste vermogen?
A: Selecteer een weerstand met een nominaal vermogen van 1,5 tot 2 keer het werkelijke stroomverbruik in het circuit. Houd ook rekening met vermogensreductie als gevolg van de omgevingstemperatuur; voor omgevingen met hoge temperaturen is een hoger vermogen vereist.
Vraag 2: Is het normaal dat de oppervlaktetemperatuur van de weerstand erg hoog is?
A: DUFEW gegolfde weerstanden zetten tijdens bedrijf elektrische energie om in warmte, dus een hoge oppervlaktetemperatuur is normaal. Zorg ervoor dat de installatielocatie goed geventileerd is en vrij van brandbare materialen. Als de temperatuur abnormaal hoog is, controleer dan op overbelasting of een te laag gekozen vermogen.
Vraag 3: Wat is de aanbevolen installatiemethode voor de weerstanden?
A: Het product ondersteunt horizontale of verticale installatie; horizontale montage verdient de voorkeur om natuurlijke convectiekoeling te vergemakkelijken. Zorg voor voldoende ruimte rond het weerstandslichaam (doorgaans ten minste de diameter van de weerstand) en vermijd montage vlak tegen kastwanden of andere warmtegenererende componenten. Als er meerdere weerstanden naast elkaar worden geïnstalleerd, moet de afstand ertussen minimaal 50 mm zijn.
Vraag 4: Wat zijn de weerstandstoleranties voor de CRR-serie en hoe kies ik?
A: De DUFEW CRR-serie biedt drie tolerantiegraden: Klasse K (±10%), Klasse J (±5%) en Klasse H (±3%). Klasse J (±5%) is over het algemeen voldoende voor industriële rem- en belastingstoepassingen; voor precisiemetingen of bemonsteringscircuits wordt klasse H (±3%) aanbevolen voor een hogere nauwkeurigheid.
