We bieden een uitgebreid portfolio inclusief weerstanden, remeenheden, reactoren, vermogensfilters en transformatoren, met volledige aanpassingsmogelijkheden om aan uiteenlopende toepassingsvereisten te voldoen.
Wanneer elektrische apparatuur prestatieverificatie vereist vóór installatie of massaproductie, is een stabiele en controleerbare belastingsbron essentieel.

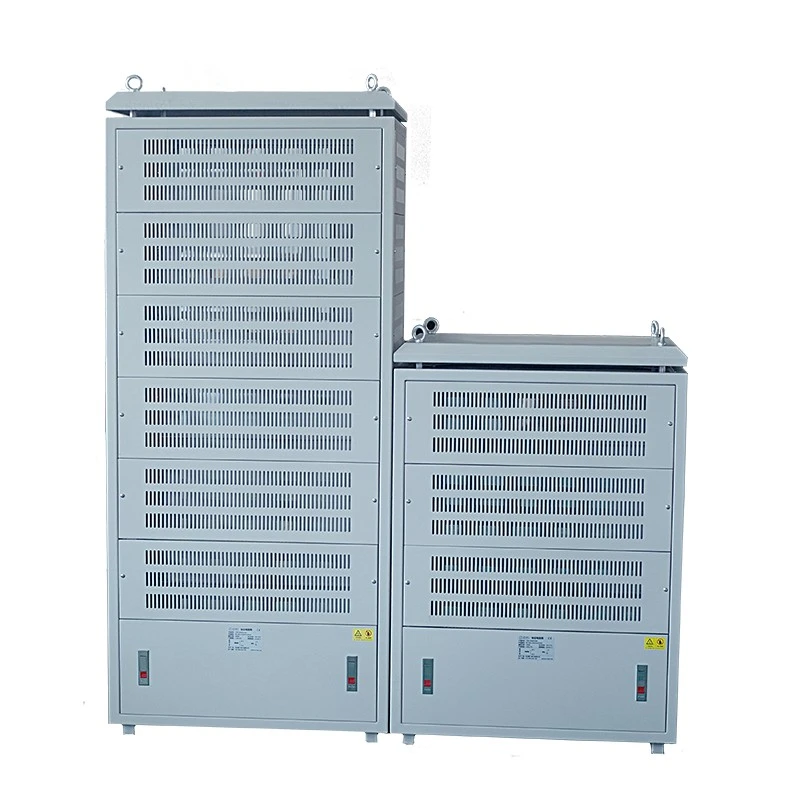

Dufew elektrische belastingsweerstandkast biedt een praktische oplossing door echte bedrijfsbelastingen te simuleren via droge weerstandselementen. Het zet elektrische energie om in warmte via weerstandsmodules, waardoor ingenieurs het uitgangsvermogen van de apparatuur, de overbelastingsprestaties, de temperatuurstijging en de operationele stabiliteit op de lange termijn kunnen evalueren.
In tegenstelling tot remweerstandsystemen die voornamelijk geregenereerde energie verwerken tijdens het vertragen van de motor, is dit product ontwikkeld voor continue belastingsimulatie en betrouwbaarheidstests.
De kast maakt gebruik van meerdere onafhankelijke weerstandsgroepen met een modulair schakelontwerp. Gebruikers kunnen verschillende belastingscombinaties aanpassen aan de testvereisten, waaronder lichte belasting, nominale belasting en overbelasting.
Het systeem ondersteunt:
- Vermogensbereik: 20 kW-500 kW
- Werkspanning: ≤3000V
- Weerstandsbereik: 0,01Ω-1KΩ
- Weerstandsnauwkeurigheid: ±3% / ±5% / ±10%
Dufew Electric biedt op maat gemaakte configuraties op basis van geteste apparatuurparameters, testduur, installatieomgeving en belastingsvereisten.
Voordat generatoren, UPS-systemen, energieopslagsystemen of stroomomvormers worden geïnstalleerd of geleverd voor massaproductie, moeten fabrikanten verifiëren of de apparatuur veilig en betrouwbaar kan werken onder verschillende belastingsomstandigheden.
Testen zonder belasting alleen kunnen geen problemen aan het licht brengen zoals onvoldoende uitgangsvermogen, overmatige temperatuurstijging, onstabiele stroomconversie, storingen in het beveiligingssysteem of betrouwbaarheidsrisico's op de lange termijn.
Dankzij een gecontroleerde weerstandsbelasting kunnen ingenieurs echte bedrijfsomstandigheden in een veilige testomgeving simuleren. Dufew Electric Load Resistor Cabinet helpt gebruikers de prestaties van apparatuur te evalueren door middel van testen bij lage belasting, testen bij nominale belasting, continue testen bij volledige belasting en korte overbelastingstesten, waardoor potentiële problemen worden geïdentificeerd voordat deze worden ingezet.
Het maakt gebruik van krachtige weerstandselementen om elektrische energie om te zetten in gecontroleerde thermische energie tijdens het testen van apparatuur.
Tijdens het testproces levert de geteste apparatuur elektrische stroom aan de kast en verbruiken weerstandsmodules energie volgens de geconfigureerde weerstandswaarden. De gegenereerde warmte wordt vervolgens via het koelsysteem afgevoerd, waardoor ingenieurs de prestaties van de apparatuur onder verschillende belastingsomstandigheden kunnen analyseren.
De modulaire weerstandsstructuur maakt flexibele belastingscombinaties mogelijk zonder de testapparatuur met vast vermogen te vervangen, en ondersteunt verschillende testomstandigheden, zoals werking bij lage belasting, werking bij nominale belasting, continu bedrijf bij volledige belasting en simulatie van korte overbelasting.
Het selecteren van een geschikte laadkast vereist meer dan het kiezen van een nominaal vermogen. De juiste configuratie is afhankelijk van de geteste apparatuur, bedrijfsomstandigheden en specifieke testdoelstellingen.
Het laadvermogen moet overeenkomen met de vermogensvereisten van de geteste apparatuur, inclusief het nominale vermogen van de generator, de UPS-capaciteit, het PCS-vermogen en het uitgangsvermogen van de omvormer.
Voor een testproject voor een generator van 500 kW kan bijvoorbeeld een laadkast nodig zijn die is geconfigureerd op basis van het daadwerkelijke testpercentage, de duur en de bedrijfsomstandigheden.
Verschillende apparatuur vereist verschillende elektrische configuraties. Klanten moeten, indien van toepassing, AC- of DC-testvereisten, werkspanning en frequentievereisten opgeven.
Dufew Electric kan de kast aanpassen aan verschillende spanningsomstandigheden en testvereisten.
Verschillende testdoeleinden vereisen verschillende belastingsprofielen. Belangrijke factoren zijn onder meer de vereiste belastingsstappen, de continue bedrijfstijd, de vereisten voor overbelasting en de duur van de verouderingstest.
Een kast die is ontworpen voor kortetermijnverificatie kan een andere configuratie vereisen dan een kast die wordt gebruikt voor langdurige betrouwbaarheidstests.
De installatieomgeving heeft rechtstreeks invloed op de kaststructuur en het koelontwerp. Belangrijke factoren zijn onder meer installatie binnen of buiten, beschikbare ruimte, ventilatieomstandigheden en transportvereisten.
Dufew Electric evalueert deze factoren alvorens een geschikte structuur en configuratie aan te bevelen.
Verschillende testprojecten vereisen verschillende belastingsniveaus. Dufew Electric ontwerpt de kast met meerdere onafhankelijke weerstandstakken, waardoor flexibele belastingscombinaties mogelijk zijn volgens de testvereisten.
Dankzij dit ontwerp kunnen meerdere vermogenssecties onafhankelijk worden geschakeld, worden verschillende belastingsniveaus gecreëerd zonder dat apparatuur hoeft te worden vervangen, en wordt de testefficiëntie en herhaalbaarheid verbeterd.
Eén kast kan bijvoorbeeld meerdere testfasen simuleren in plaats van dat er meerdere apparaten met een vast vermogen nodig zijn.
Moderne stroomapparatuur omvat verschillende uitgangstypen, zoals wisselstroomgeneratoren, gelijkstroomsystemen, PCS met batterijopslag en stroomomvormers. De kast kan worden geconfigureerd volgens verschillende elektrische testvereisten.
Het ondersteunt verschillende spanningsniveaus en AC/DC-belastingtesttoepassingen, waardoor er minder aparte testapparatuur nodig is.
Typische toepassingen zijn onder meer het testen van energieopslagsystemen, het verifiëren van UPS-prestaties, het testen van stroomomvormers en het testen van de generatorbelasting.
Een betrouwbaar belastingtestsysteem vereist meer dan alleen nauwkeurige weerstandswaarden. De kaststructuur moet ook stabiele elektrische prestaties, effectieve warmteafvoer, veilige bediening en gemakkelijk onderhoud bieden.
Dufew Electric Load Resistor Cabinet integreert weerstandsmodules, koelsystemen, beveiligingscomponenten en kastmontage om een complete oplossing voor het testen van resistieve belasting te bieden.
| Onderdeel | Functie |
|---|---|
| Weerstandsmodules met hoog vermogen | Zet tijdens het testen elektrische energie om in gecontroleerde warmte |
| Onafhankelijke belastingsgroepen | Zorg voor flexibele belastingaanpassing voor verschillende testomstandigheden |
| Koelsysteem | Verwijder de gegenereerde warmte en zorg voor een stabiele werking |
| Beschermingscomponenten | Verbeter de bedrijfsveiligheid tijdens abnormale omstandigheden |
| Elektrisch verbindingssysteem | Zorg voor een betrouwbare verbinding tussen geteste apparatuur en laadkast |
| Kastbehuizing | Biedt mechanische bescherming en georganiseerde interne installatie |
Dankzij de modulaire structuur kan Dufew Electric de kast aanpassen aan:
- Benodigde stroomcapaciteit
- Weerstandswaarde
- Werkspanning
- Testduur
- Installatievereisten
Langdurig testen vereist stabiele weerstandsprestaties en effectieve hittebeheersing. De Dufew elektrische belastingsweerstandkast maakt gebruik van een afzonderlijk thermisch beheerontwerp om de operationele stabiliteit tijdens continu testen te verbeteren.
Het ontwerp omvat:
- Onafhankelijke luchtstroomkanalen voor verschillende belastingsgroepen
- Individuele temperatuurbewaking
- Onafhankelijke bescherming voor elke lastsectie
Dit helpt de warmte-interactie tussen weerstandsgroepen te verminderen, de testconsistentie te verbeteren en stabiele weerstandswaarden te behouden tijdens langdurig gebruik.
De kast heeft een modulaire structuur die is ontworpen voor gemakkelijke inspectie, onderhoud en toekomstige aanpassingen.
De belangrijkste kenmerken zijn onder meer:
- Modulaire weerstandsopstelling
- Onafhankelijke elektrische vestigingen
- Duidelijke lay-out van de interne bedrading
- Toegankelijke onderhoudspanelen
Wanneer een belastingssectie geïnspecteerd moet worden, kunnen technici de specifieke module onderhouden zonder de hele kast volledig te demonteren, waardoor de onderhoudstijd en de uitval van apparatuur worden verminderd.
| Parameter | Specificatie |
|---|---|
| Producttype | Belastingsweerstandkast |
| Sollicitatie | Testen van elektrische apparatuur en verouderingstest |
| Vermogensbereik | 20KW-500KW |
| Werkspanning | ≤3000V |
| Weerstandsbereik | 0,01Ω-1KΩ |
| Nauwkeurigheid van de weerstand | ±3% / ±5% / ±10% |
| Beschermingsgraad | IP20/IP23 |
| Temperatuurcoëfficiënt | ≤300 ppm/℃ |
| Vlamvertragende kwaliteit | UL94V-2 |
| Standaard | GB-5792 |
Voorbeeld: CRC 100KW 2.7R J
| Symbool | Beschrijving |
|---|---|
| CRC | Belastingsweerstandkast |
| 100 kW | Nominaal vermogen |
| 2,7R | Nominale weerstand |
| J | Weerstandsnauwkeurigheid (K=±10%, J=±5%, H=±3%) |
Om een stabiele werking tijdens langdurige tests te garanderen, voert Dufew Electric vóór levering een elektrische verificatie uit.
| Testitem | Testconditie | Prestatie |
|---|---|---|
| Diëlektrische sterkte | 2500VAC/50Hz/60S | Lekstroom ≤10mA |
| Isolatieweerstand | 1000VDC | ≥100MΩ |
| Overbelasting van korte duur | 10 keer nominaal vermogen 5S | Geen zichtbare schade |
| Lange levensduur van de belasting | Cycluswerking (10S ontlading, 90S interval) | >9000 uur |
| Vochtige hittetest | 40℃±2 / 90%-95% RV /100 uur | △R≤±(1%R+0,05Ω) |
| Temperatuur cyclus | -55℃, 55℃, 155℃ cyclustest | △R≤±(2%R+0,05Ω) |
| Hittebestendigheid | 350℃/2u | Geen duidelijke schade |
| Temperatuurcoëfficiënt | Vergelijking van nominale belasting | ≤300 ppm/℃ |
Om een betrouwbare werking tijdens transport en industriële installatieomgevingen te garanderen, voert Dufew Electric vóór levering een mechanische verificatie uit op de belastingsweerstandskast.
| Testitem | Voorwaarde | Prestatie |
|---|---|---|
| Eindsterkte | 45N/30S | Geen losheid of schade |
| Trillingsbestendigheid | 5-200 Hz, 1 g, 98 m/S² | Geen structurele schade |
Deze mechanische verificatieprocedures zorgen voor structurele betrouwbaarheid en stabiele elektrische verbindingen tijdens transport, installatie en langdurig gebruik.
Dufew elektrische belastingsweerstandkast wordt veel gebruikt voor prestatieverificatie, betrouwbaarheidstests en verouderingstests van elektrische apparatuur. Het biedt gecontroleerde elektrische belastingsimulatie om ingenieurs te helpen de prestaties van apparatuur onder verschillende bedrijfsomstandigheden te evalueren.
| Sollicitatie | Testvereisten van klanten | Hoe een belastingsweerstandkast helpt | Belangrijkste evaluatiepunten |
|---|---|---|---|
| Testen van generatorbelasting | Controleer of generatoren een stabiel vermogen kunnen behouden onder nominale en continue belastingsomstandigheden | Simuleert verschillende belastingsomstandigheden om de prestaties van de generator te evalueren vóór levering of installatie | Nominaal uitgangsvermogen, thermische prestaties, continue werkingsstabiliteit, beschermingsreactie |
| UPS-systeemtesten | Controleer de betrouwbaarheid van de back-upstroom en de ontladingsprestaties van de batterij | Biedt gecontroleerde weerstandsbelastingen voor het testen van UPS-uitgangen en betrouwbaarheidsverificatie | Uitgangsstabiliteit, ontladingsprestaties, overbelastingsvermogen, langdurig gebruik |
| PCS-testen voor energieopslag | Evalueer de prestaties van de stroomconversie onder verschillende bedrijfsomstandigheden | Simuleert AC/DC-belastingen voor PCS-prestatietests en thermische evaluatie | Efficiëntie van energieconversie, thermisch gedrag, uitgangsstabiliteit, mogelijkheid tot continu gebruik |
| Omvormer- en voedingtesten | Controleer de productprestaties tijdens ontwikkelings- en productietests | Creëert herhaalbare belastingsomstandigheden voor het testen van vermogenselektronische apparatuur | Uitgangsprestaties, temperatuurstijging, beveiligingsfuncties, betrouwbaarheidsevaluatie |
| Verouderingstest voor industriële energieapparatuur | Voer een langdurige werkingsverificatie uit vóór massaproductie | Biedt stabiele weerstandsbelasting voor uithoudings- en verouderingstests | Stabiliteit op lange termijn, betrouwbaarheid van componenten, thermische beheerprestaties |
Voor het selecteren van een geschikte belastingskast is meer nodig dan het afstemmen van de vermogens.
Dufew Electric evalueert:
- Getest nominaal vermogen van de apparatuur
- Spanningsvereisten
- AC- of DC-testmodus
- Vereiste laadstappen
- Continue bedrijfstijd
- Installatievoorwaarden
Op basis van deze parameters kan Dufew Electric een geschikte weerstandsconfiguratie, koelingsontwerp en kaststructuur bieden.
Dit helpt klanten problemen zoals onvoldoende testcapaciteit, overmatige temperatuurstijging of ongeschikte belastingsconfiguratie te voorkomen.
Dufew Electric is een professionele fabrikant van vermogenselektronicacomponenten in China, die weerstandsproductie, kastassemblage en elektrische testmogelijkheden integreert om op maat gemaakte belastingtestoplossingen te bieden voor verschillende industriële toepassingen.
In tegenstelling tot leveranciers die alleen standaardkasten assembleren, beheert Dufew Electric de belangrijkste productieprocessen, van weerstandsconfiguratie en kastintegratie tot eindinspectie, waardoor de productconsistentie, kwaliteitscontrole en projectbetrouwbaarheid worden verbeterd.
Weerstandsmodules worden geconfigureerd volgens de testvereisten van de klant, inclusief stroomcapaciteit, weerstandswaarde, spanningsomstandigheden en bedrijfsduur. Dit zorgt ervoor dat de laadkast een stabiele elektrische belasting kan bieden tijdens verschillende testscenario's.
Het kastassemblageproces omvat interne elektrische bedrading, installatie van beveiligingscomponenten, integratie van de koelstructuur, installatie van weerstandsmodules en externe kastmontage.
De interne lay-out is geoptimaliseerd voor elektrische betrouwbaarheid, efficiënte warmteafvoer en gemakkelijk onderhoud om industriële werking op de lange termijn te ondersteunen.
Vóór de levering voert Dufew Electric uitgebreide inspectieprocedures uit, waaronder verificatie van de elektrische verbinding, weerstandsmeting, isolatietests, diëlektrische sterktetests, mechanische inspectie en bevestiging van productspecificaties.
Deze inspectieprocedures helpen ervoor te zorgen dat elk belastingtestsysteem vóór verzending voldoet aan de overeengekomen projectvereisten.
Verschillende industrieën vereisen verschillende testomstandigheden. Dufew Electric ondersteunt oplossingen op maat met vermogensconfiguraties van 20 kW tot 500 kW, aangepaste weerstandswaarden, verschillende spanningsvereisten, AC/DC-testopties en aanpassingen van de kaststructuur.
Dufew Electric beheert belangrijke processen, van weerstandscomponenten tot afgewerkte kastsystemen, waardoor de productconsistentie, kwaliteitscontrole, leveringsbetrouwbaarheid en technische communicatie-efficiëntie worden verbeterd.
Voor industriële testprojecten is de juiste selectie essentieel. Dufew Electric werkt samen met klanten om toepassingsvereisten, elektrische parameters, testprocedures en installatieomstandigheden te evalueren om geschikte oplossingen aan te bevelen in plaats van vaste standaardconfiguraties.
Dufew Electric volgt gestructureerde kwaliteitscontroleprocedures om stabiele productienormen en betrouwbare productprestaties gedurende het hele productieproces te handhaven.
Kwaliteitsborging omvat ISO9001-certificering van het kwaliteitsmanagementsysteem, CE-certificering, testgegevens over elektrische prestaties en fabrieksinspectiegegevens.
Door middel van gecontroleerde productieprocessen en productverificatieprocedures biedt Dufew Electric betrouwbare belastingtestoplossingen voor industriële energietoepassingen.
Als industriële testapparatuur vereisen belastingtestsystemen een betrouwbare transportvoorbereiding en installatieplanning om een veilige levering en een soepele inbedrijfstelling te garanderen.
Dufew Electric biedt versterkte exportverpakkingen, bescherming tegen vocht, interne bevestigingsstructuren en productidentificatielabels om de transportveiligheid te verbeteren.
Vóór verzending bevestigen ingenieurs de afmetingen van de kast, de hijsvereisten, informatie over de elektrische interface en de installatievoorwaarden van de klant om een efficiënte installatie na levering te ondersteunen.
Transportopties omvatten zeevracht voor internationale projecten, vrachtwagentransport voor binnenlandse levering en andere op maat gemaakte logistieke oplossingen volgens projectvereisten.
Hoewel zowel de Load Resistor Cabinet als de Resistive Load Bank worden gebruikt voor elektrische belastingsimulatie, zijn ze ontworpen voor verschillende testvereisten en toepassingsomgevingen.
| Vergelijkingsitem | Belastingsweerstandkast | Resistieve belastingsbank |
|---|---|---|
| Hoofddoel | Aangepaste testen van elektrische apparatuur en betrouwbaarheidsverificatie | Algemene simulatie van elektrische belasting |
| Typische toepassingen | Testen van generatoren, testen van UPS, testen van PCS voor energieopslag, testen van omvormers | Inbedrijfstelling van generatoren, veldtesten, testen van tijdelijke belasting |
| Ontwerpfocus | Aangepaste weerstandsconfiguratie, kastintegratie, teststabiliteit op lange termijn | Gestandaardiseerd draagvermogen en draagbare testvereisten |
| Configuratie laden | Flexibele weerstandsgroepen met aangepaste belastingsstappen | Meestal vaste belastingsstappen volgens standaardmodellen |
| Installatie | Meestal geïnstalleerd als onderdeel van een permanent testsysteem | Vaak ontworpen voor tijdelijk of mobiel testen |
| Maatwerk | Hoge aanpassingsmogelijkheden voor spanning, weerstand, kracht en structuur | Beperkt maatwerk afhankelijk van de standaardconfiguratie |
| Geschikte gebruikers | Fabrikanten van apparatuur, R&D-laboratoria, systeemintegrators | Servicebedrijven, inbedrijfstellingsteams, onderhoudsbedrijven |
Een belastingsweerstandskast is geschikt voor toepassingen die langdurig en herhaalbaar testen vereisen, vooral wanneer aangepaste belastingsomstandigheden en specifieke elektrische configuraties nodig zijn.
Het wordt vaak gebruikt voor:
- Betrouwbaarheidstesten op lange termijn
- Aangepaste belastingsprofielen
- Integratie met productie- of laboratoriumtestsystemen
- Specifieke spannings- en weerstandsconfiguraties
Een resistieve loadbank is over het algemeen geschikter voor tijdelijke testtoepassingen waarbij draagbare en gestandaardiseerde belastingsimulatie vereist is, zoals:
- Veldprestatietesten
- Gestandaardiseerde belastingsimulatie
- Draagbare testvereisten
Dufew Electric richt zich op maatwerkoplossingen voor fabrikanten en systeemintegrators die behoefte hebben aan stabiele, herhaalbare en controleerbare testomgevingen voor industriële stroomapparatuur.
De selectie hangt af van het vermogen, de spanning, de testduur, de vereiste belastingsstappen en de installatieomgeving van de geteste apparatuur.
Ja. Dankzij meerdere onafhankelijke weerstandsgroepen kunnen gebruikers verschillende vermogensniveaus combineren voor verschillende testomstandigheden.
Het wordt vaak gebruikt voor generatoren, UPS-systemen, energieopslag-PC's, omvormers en voedingsapparatuur.
Ja. De kast is ontworpen met onafhankelijke koel- en temperatuurcontrolestructuren voor langdurig gebruik.
Ja. Vermogen, weerstandswaarde, kastafmetingen, koelmethode en elektrische configuratie kunnen worden aangepast.
Klanten moeten normaal gesproken het vermogen, de spanning, de testvereisten, het belastingsprofiel en de installatieomstandigheden van de apparatuur opgeven.
Via gecontroleerde productieprocessen, elektrische inspectie en prestatieverificatie vóór verzending.
Ja. Productspecificaties, testrapporten en gerelateerde technische documenten kunnen worden verstrekt op basis van projectvereisten.
Elk energietestproject heeft andere vereisten.
Dufew Electric biedt op maat gemaakte lastweerstandskasten en resistieve lastbankoplossingen op basis van:
- Vermogen
- Spanningsniveau
- Testdoel
- Laadprofiel
- Installatieomgeving
Neem contact op met Dufew Electric om uw projectvereisten te bespreken en een passend technisch voorstel te ontvangen.
