We bieden een uitgebreid portfolio inclusief weerstanden, remeenheden, reactoren, vermogensfilters en transformatoren, met volledige aanpassingsmogelijkheden om aan uiteenlopende toepassingsvereisten te voldoen.

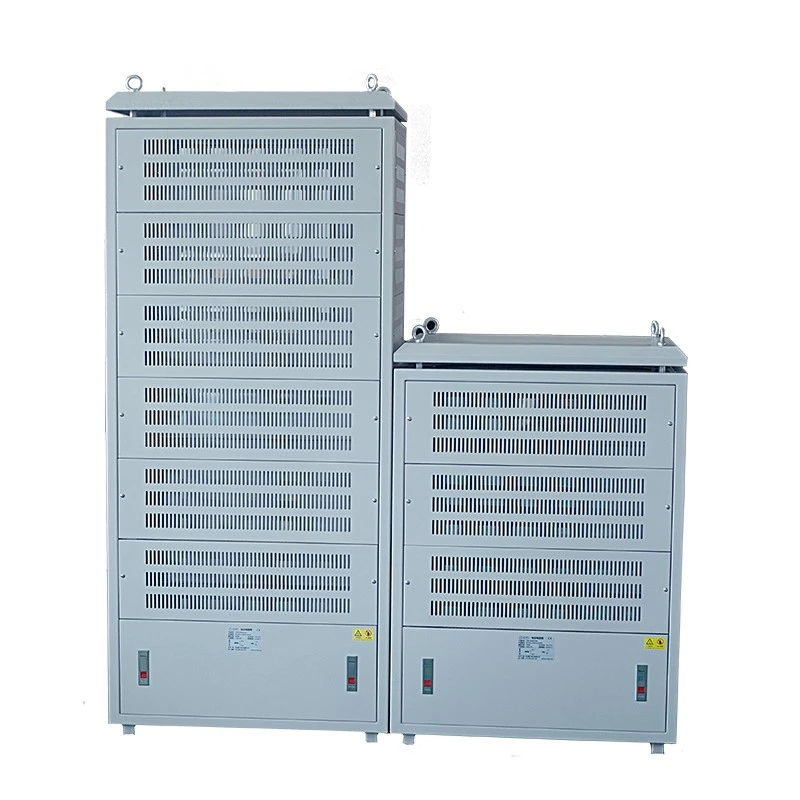

Dufew Electric Corrugated Resistor Cabinet is een op de vloer gemonteerde weerstandsconstructie met hoog vermogen, ontworpen voor toepassingen die een stabiele en efficiënte dissipatie van elektrische energie vereisen.
In tegenstelling tot conventionele weerstandskasten heeft de kast een modulaire meerlaagse structuur, waarbij meerdere gegolfde weerstandseenheden zijn verbonden via roestvrijstalen geleidende staven en koperen rails. Dit ontwerp verbetert het vermogen tot uitbreiding van het vermogen, de warmteverdeling, de onderhoudsefficiëntie en de operationele betrouwbaarheid.
De weerstandskast ondersteunt:
- Nominaal vermogen: 20 kW-500 kW
- Werkspanning: ≤3000V
- Weerstandsbereik: 0,01Ω-1KΩ
- Aangepaste weerstandswaarden en kastconfiguraties
- Opties voor natuurlijke koeling of geforceerde luchtkoeling
De gegolfde weerstandskast is ontworpen voor industriële remsystemen die een hoge energieabsorptie en een stabiele werking vereisen onder veeleisende werkomstandigheden. Met vermogens van 20 kW tot 500 kW is hij geschikt voor midden- en hoogspanningsomvormersystemen, frequente remcycli en toepassingen met hoge energieontlading.
De versterkte koperen railverbinding verbetert het stroomvoerend vermogen en vermindert tegelijkertijd de elektrische verliezen tijdens bedrijf, waardoor betrouwbare prestaties worden gehandhaafd in zware omgevingen zoals kraanhijssystemen, havenbehandelingsapparatuur, mijnbouwmachines, staalproductielijnen en grote motoraandrijfsystemen.
Dufew Electric maakt gebruik van een modulaire meerlaagse structuur om de systeembetrouwbaarheid te verbeteren en het onderhoud te vereenvoudigen. Elke weerstandslaag is ontworpen met onafhankelijke elektrische verbindingen, speciale luchtstroomkanalen en individuele foutisolatiemogelijkheden, waardoor technici specifieke secties kunnen inspecteren of vervangen zonder het hele systeem te beïnvloeden.
Het modulaire ontwerp biedt ook flexibele mogelijkheden voor capaciteitsuitbreiding, waardoor de weerstandsconfiguratie kan worden aangepast aan verschillende stroomvereisten, remcycli en toekomstige systeemupgrades. Vergeleken met traditionele weerstandskasten helpt deze structuur de stilstandtijd voor onderhoud te verminderen en de beschikbaarheid van apparatuur te verbeteren.
Het gegolfde weerstandselement heeft een geoptimaliseerde wikkelingsstructuur om de parasitaire inductie te verminderen en de dynamische respons te verbeteren tijdens remoperaties op hoge snelheid. Dit ontwerp helpt elektromagnetische interferentie te minimaliseren, de impact van spanningspieken te verminderen en een meer gebalanceerde stroomverdeling te bieden voor op omvormers gebaseerde aandrijfsystemen.
Met verbeterde elektrische stabiliteit is de structuur met lage inductie geschikt voor frequentieregelaars, regeneratieve remsystemen en krachtige motorbesturingstoepassingen waarbij snelle energieabsorptie en betrouwbare bescherming vereist zijn.
Weerstandsystemen met hoog vermogen genereren aanzienlijke warmte tijdens de energieontlading, waardoor effectief thermisch beheer essentieel is voor continu gebruik. Dufew Electric optimaliseert de luchtstroomkanalen en warmteafvoerstructuren van de kast om stabiele temperatuurprestaties te behouden tijdens langdurige remcycli.
Het koelsysteem kan worden geconfigureerd met natuurlijke ventilatie, geforceerde luchtkoeling met behulp van industriële ventilatoren of op maat gemaakte koeloplossingen, afhankelijk van de inschakelduur en installatieomstandigheden. Grote ventilatiekanalen, uniforme warmteverdeling en optionele stofbeschermingsstructuren helpen het lokale risico op oververhitting te verminderen en de bedrijfszekerheid op lange termijn te verbeteren.
Het golfweerstandskabinet bestaat hoofdzakelijk uit:
| Onderdeel | Functie |
|---|---|
| Gegolfde draadgewonden weerstand | Zet elektrische energie om in warmte-energie |
| Geleidende staaf van roestvrij staal | Biedt mechanische ondersteuning en elektrische aansluiting |
| Koperen verzamelrail | Zorgt voor overdracht van hoge stromen |
| Kastbehuizing | Biedt bescherming en installatiestructuur |
| Koelsysteem | Verwijdert de warmte die ontstaat tijdens het gebruik |
| Temperatuurbeschermingsapparaat | Voorkomt schade door oververhitting |
| Parameter | Specificatie |
|---|---|
| Producttype | Gegolfde weerstandskabinet |
| Nominaal vermogen | 20KW-500KW |
| Werkspanning | ≤3000V |
| Weerstandsbereik | 0,01Ω-1KΩ |
| Nauwkeurigheid van de weerstand | ±3%, ±5%, ±10% |
| Beschermingsgraad | IP20 / IP23 Optioneel |
| Temperatuurcoëfficiënt | ≤300 ppm/℃ |
| Vlamvertragende kwaliteit | UL 94V-2 |
| Standaard | GB-5792 |
| Koelmethode | Natuurlijke koeling / geforceerde luchtkoeling |
Voorbeeld: CRC 100KW 2.7R J
| Code | Beschrijving |
|---|---|
| CRC | Gegolfde weerstandskabinet |
| 100 kW | Nominaal vermogen |
| 2,7R | Nominale weerstand |
| J | Weerstandstolerantie (K=±10%, J=±5%, H=±3%) |
| Prestatie-item | Testconditie | Vereiste |
|---|---|---|
| Diëlektrische sterkte | 2500VAC / 50Hz / 60S | Lekstroom ≤10mA |
| Isolatieweerstand | 1000VDC | ≥100MΩ |
| Overbelasting van korte duur | 10 keer nominaal vermogen / 5S | Geen zichtbare schade |
| Lange levensduur van de belasting | 10S ontlading, 90S intervalcyclus | >9000 uur |
| Vochtige hittetest | 40℃±2 / 90%-95% RV /100 uur | △R≤±(1%R+0,05Ω) |
| Temperatuur cyclus | -55℃ / 55℃ /155℃ | Geen abnormale schade |
| Prestatie-item | Testconditie | Vereiste |
|---|---|---|
| Eindsterkte | 45N / jaren '30 | Geen losheid of schade |
| Trillingsbestendigheid | 5-200 Hz, 1 g | Geen structurele schade |
| Hittebestendigheid van soldeer | 350 ± 5 ℃ / 3S | Geen abnormale verandering |
| Soldeerbaarheid | 235±5℃ / 5S | Dekking >95% |
Het selecteren van een geschikte remweerstandsoplossing vereist een uitgebreide evaluatie van elektrische parameters, remomstandigheden en installatievereisten. Dufew Electric analyseert de daadwerkelijke toepassingsomgeving om een geschikte weerstandsconfiguratie aan te bevelen die past bij de prestatievereisten van het systeem.
De weerstandsconfiguratie moet worden geselecteerd op basis van de belangrijkste parameters van het aandrijfsysteem, waaronder het motorvermogen, het omvormermodel, de DC-busspanning en de nominale stroom. Deze factoren bepalen het vereiste energieabsorptievermogen en de elektrische compatibiliteit met het remsysteem.
Verschillende toepassingen genereren verschillende remenergieniveaus. Belangrijke overwegingen zijn onder meer de remfrequentie, de remduur, de energie die wordt gegenereerd tijdens het vertragen en de vereisten voor de werkcyclus. Toepassingen met frequente versnelling en vertraging vereisen doorgaans een hogere thermische capaciteit en betrouwbaardere koelprestaties.
De weerstandswaarde moet overeenkomen met de specificaties van de omvormer, het vereiste remkoppel en de maximaal toegestane stroom om effectieve energiedissipatie te garanderen zonder de systeembeveiligingsfuncties te beïnvloeden.
Installatieomstandigheden hebben een directe invloed op de kaststructuur en het koelontwerp. Bij de selectie moet rekening worden gehouden met factoren zoals binnen- of buiteninstallatie, omgevingstemperatuur, ventilatieomstandigheden en beschermingseisen.
Op basis van deze toepassingsparameters biedt Dufew Electric technische ondersteuning op maat om klanten te helpen bij het selecteren van geschikte weerstandsconfiguraties voor verschillende industriële remsystemen.
Dufew elektrische golfweerstandkast is ontworpen voor industriële toepassingen die een betrouwbare energieabsorptie en stabiele remprestaties vereisen. Het wordt vaak gebruikt in midden- en hoogspanningsomvormersystemen, kraan- en hijsapparatuur, liften, walserijen, mijnbouwmachines, havenbehandelingssystemen, transportbanden, motortestplatforms en andere industriële toepassingen voor energiebeheer.
| Vergelijking | Gegolfde weerstandskabinet | Conventionele weerstandskast |
|---|---|---|
| Vermogenscapaciteit | Tot 500 kW | Meestal een lager vermogensbereik |
| Spanningsvermogen | Tot 3000V | Voornamelijk laagspanningstoepassingen |
| Structuur | Modulair meerlaags ontwerp | Enkele geïntegreerde structuur |
| Onderhoud | Vervanging van individuele modules | Volledig onderhoud van de unit |
| Koeling | Geoptimaliseerd luchtstroomontwerp | Beperkte warmteafvoer |
| Sollicitatie | Zware industriële systemen | Kleine en middelgrote apparatuur |
Professionele productiecapaciteit voor vermogenselektronica
Dufew Electric is gespecialiseerd in industriële vermogensweerstanden, remsystemen, reactoren, transformatoren en oplossingen voor vermogensregeling.
Met professionele productieprocessen en elektrische testmogelijkheden biedt Dufew Electric betrouwbare weerstandskastoplossingen voor industriële klanten wereldwijd.
Dufew Electric biedt professionele verpakkings- en transportoplossingen voor golfkartonweerstandkastproducten.
Elke kast is veilig verpakt met exportstandaard houten kisten, versterkte bevestigingsstructuren en vochtwerende materialen om een veilige levering tijdens transport over lange afstanden te garanderen.
Beschikbare verzendmethoden zijn onder meer:
- Zeevracht: geschikt voor grote internationale bestellingen en zwaar industrieel materieel.
- Landtransport: beschikbaar voor binnenlandse levering en transport van fabriek naar locatie.
- Spoorvervoer: geschikt voor grensoverschrijdende verzending van industriële apparatuur.
- Luchtvracht: beschikbaar voor dringende bestellingen van klein formaat of vervanging.
Vóór verzending wordt elke golfweerstandkast geïnspecteerd, veilig verpakt en voorbereid volgens de internationale transportvereisten.
Dufew Electric richt zich op industriële weerstanden, remsystemen, reactoren, transformatoren en oplossingen voor vermogensregeling.
Weerstandswaarden, vermogens, kastconstructies en installatievereisten kunnen worden aangepast aan de projectbehoeften.
Strikte materiaalselectie, productiecontrole en testprocedures zorgen voor een stabiele werking in zware industriële omgevingen.
Dufew Electric ondersteunt OEM-klanten, distributeurs en industriële gebruikers wereldwijd met professionele technische service en leveringsondersteuning.
Dufew Electric volgt strenge kwaliteitscontroleprocedures tijdens het hele productieproces, inclusief materiaalinspectie, elektrische testen en eindproductinspectie.
Onze gegolfde weerstandskastproducten worden ondersteund door:
- ISO 9001-certificering van het kwaliteitsmanagementsysteem
- CE-certificering
- Producttestrapporten
- Testrapporten voor elektrische prestatietests
Deze certificeringen en kwaliteitsdocumenten garanderen betrouwbare prestaties, veiligheid en compliance voor wereldwijde industriële toepassingen.
Dit product wordt voornamelijk gebruikt voor energiedissipatie met hoog vermogen in industriële remsystemen, invertertoepassingen en motoraandrijfapparatuur. Het absorbeert regeneratieve energie die wordt gegenereerd tijdens het vertragen van de motor om vermogenselektronische systemen te helpen beschermen tegen overspanningsproblemen.
Dufew Electric biedt op maat gemaakte oplossingen met vermogens van 20 kW tot 500 kW volgens verschillende industriële toepassingsvereisten, waaronder remfrequentie, energieabsorptiebehoeften en bedrijfsomstandigheden.
Ja. Dufew Electric kan weerstandswaarden, vermogenscapaciteit, kastafmetingen, koelmethoden en installatiestructuren aanpassen op basis van specifieke technische vereisten.
Het wordt veel toegepast in kranen, liften, mijnbouwapparatuur, walserijen, havenmachines, transportbanden en andere zware industriële systemen die een betrouwbare energieabsorptie vereisen.
Dufew Electric past een weerstandsontwerp met lage inductie, koperen railverbindingen, temperatuurbeschermingssystemen en strikte kwaliteitscontroleprocedures toe om stabiele prestaties te behouden tijdens langdurig gebruik.
Ja. Dufew Electric biedt op maat gemaakte vermogenselektronica-oplossingen voor OEM-klanten, distributeurs en industriële gebruikers over de hele wereld, inclusief technische ondersteuning en projectcommunicatie.
Het koelontwerp kan worden geconfigureerd met natuurlijke ventilatie of geforceerde luchtkoeling met behulp van industriële ventilatoren, afhankelijk van de warmteopwekking, de inschakelduur en de installatieomgeving.
